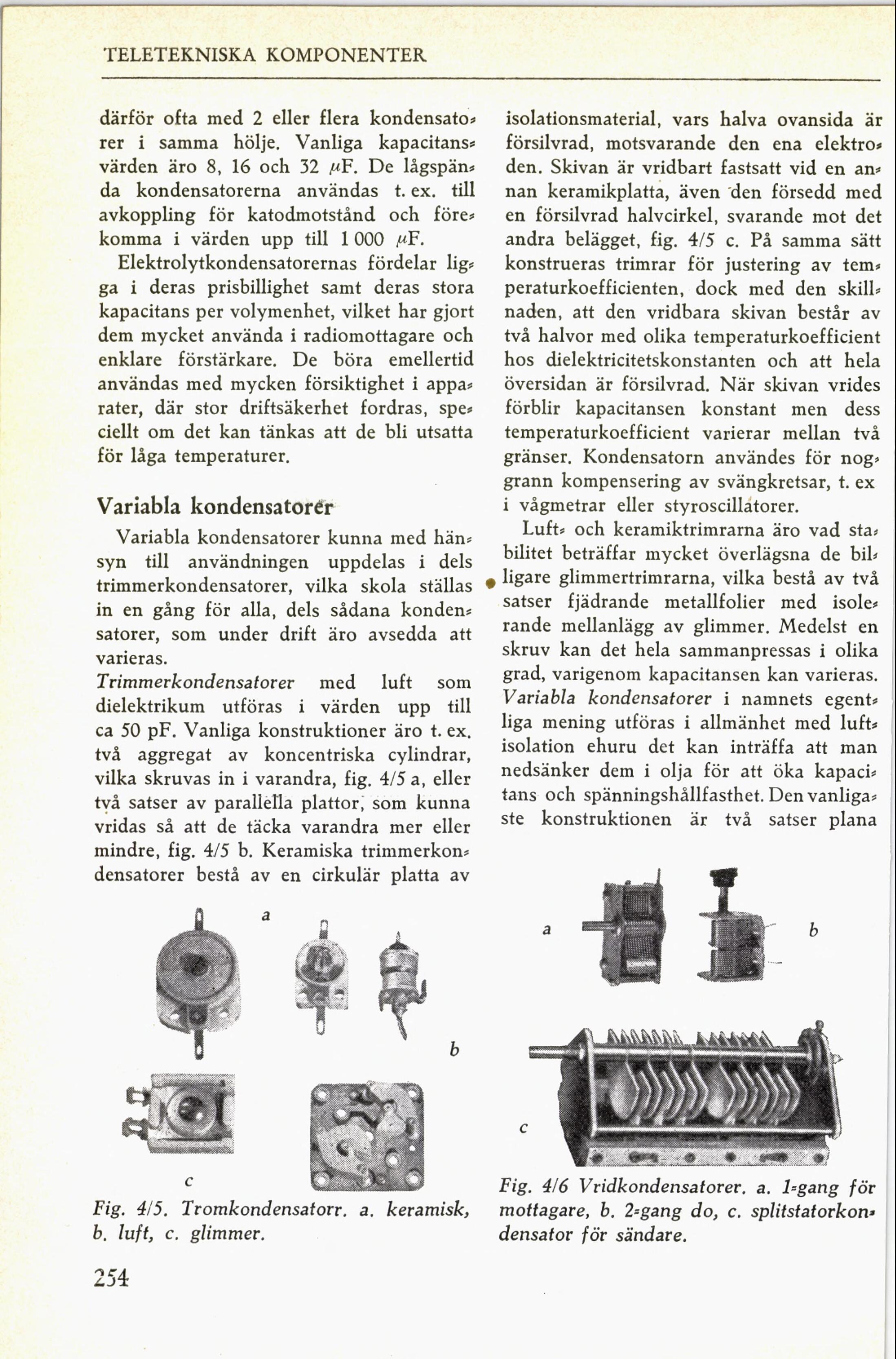

TELETEKNISKA KOMPONENTER
därför ofta med 2 eller flera kondensato-
rer i samma hölje. Vanliga kapacitans-
värden äro 8, 16 och 32 «F. De lågspän-
da kondensatorerna användas t.ex. till
avkoppling för katodmotstånd och före-
komma i värden upp till 1000 AF.
Elektrolytkondensatorernas fördelar lig-
ga i deras prisbillighet samt deras stora
kapacitans per volymenhet, vilket har gjort
dem mycket använda i radiomottagare och
enklare förstärkare. De böra emellertid
användas med mycken försiktighet i appa-
rater, där stor driftsäkerhet fordras, spe-
ciellt om det kan tänkas att de bli utsatta
för låga temperaturer.
Variabla kondensatorer
Variabla kondensatorer kunna med hän-
syn till användningen uppdelas i dels
trimmerkondensatorer, vilka skola ställas .
in en gång för alla, dels sådana konden-
satorer, som under drift äro avsedda att
varieras.
Trimmerkondensatorer med luft som
dielektrikum utföras i värden upp till
ca 50 pF. Vanliga konstruktioner äro t.ex.
två aggregat av koncentriska cylindrar,
vilka skruvas in i varandra, fig. 4X5 a, eller
två satser av parallella plattors som kunna
vridas så att de täcka varandra mer eller
mindre, fig. 4J5 b. Keramiska trimmerkon-
densatorer bestå av en cirkulär platta av
c
Fig. HUF. Tromkondensatorr. a. keramisk,
b. luft, c. glimmer.
254
isolationsmaterial, vars halva ovansida är
försilvrad. motsvarande den ena elektro-
den. skivan är vridbart fastsatt vid en an-
nan keramikplatta, även ·den försedd med
en försilvrad halvcirkel, svarande mot det
andra belägget, fig. 4X5 c. Pä samma sätt
konstrueras trimrar för justering av tem-
peraturkoefficienten. dock med den skill-
naden, att den vridbara skivan består av
två halvor med olika temperaturkoefficient
hos dielektricitetskonstanten och att hela
översidan är försilvrad. När skivan vrides
förblir kapacitansen konstant men dess
temperaturkoefficient varierar mellan två
gränser. Kondensatorn användes för nog-
grann kompensering av svängkretsar, t. ex
i vågmetrar eller styroscillatorer.
Luft- och keramiktrimrarna äro vad sta-
bilitet beträffar mycket överlägsna de bil-
ligare glimmertrimrarna, vilka bestå av två
satser fjädrande metallfolier med isole-
rande mellanlägg av glimmer. Medelst en
skruv kan det hela sammanpressas i olika
grad, varigenom kapacitansen kan varieras.
Variabla kondensatorer i namnets egent-
liga mening utföras i allmänhet med luft-
isolation ehuru det kan inträffa att man
nedsänker dem i olja för att öka kapaci-
tans och spänningshållfastheLDen vanliga-
ste konstruktionen är två satser plana
" OI- »-:...«
Fig. 4X6 Vridkondensatorer. a. l-gang för
mottagare, b. 2-gang do, c. splitstatorkons
densator för sändare-.
