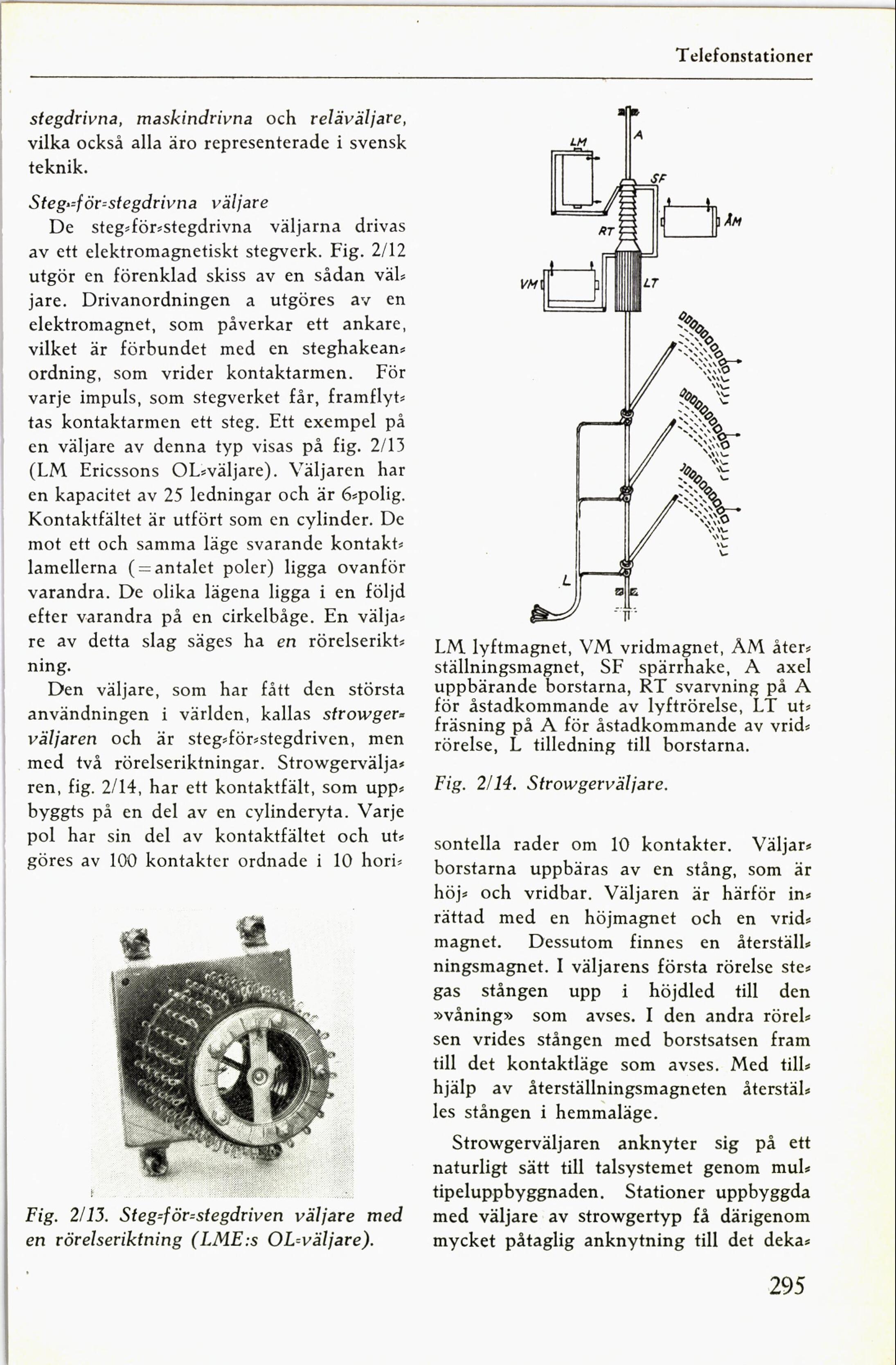

Telefonstationer
stegdriyna, maskindrivna och relåvåljare,
vilka också alla äro representerade i svensk
teknik.
stegs-för-stegdrc·vna Väljare
De steg-för-stegdrivna väljarna drivas
av ett elektromagnetiskt stegverk. Fig. 2X12
utgör en förenklad skiss av en sådan väl-
jare. Drivanordningen a utgöres av en
elektromagnet, som påverkar ett ankare,
vilket är förbundet med en steghakean-
ordning, som vrider kontaktarmen. För
varje impuls, som stegverket får, framflyt-
tas kontaktarmen ett steg. Ett exempel på
en väljare av denna typ visas på fig. 2X13
(LM Ericssons OL-va«ljare). Väljaren har
en kapacitet av 25 ledningar och är 6-polig.
Kontaktfåltet är utfört som en cylinder. De
mot ett och samma läge svarande kontakt-
lamellerna (=antalet poler) ligga ovanför
varandra. De olika lägena ligga i en följd
efter varandra på en cirkelbåge. En välja-
re av detta slag säges ha en rörelserikt-
ning.
Den väljare, som har fått den största
användningen i världen, kallas strowgers
väljaren och är steg-för-stegdriven, men
med två rörelseriktningar. strowgervälja-
ren, fig. 2Xl4, har ett kontaktfält, som upp-
byggts på en del av en cylinderyta. Varje
pol har sin del av kontaktfältet och ut-
göres av 100 kontakter ordnade i 10 hori-
Fig. 2XlJ. steg-för-stegdri12en väljare med
en rörelseriktning (LME:s OL-»åljare)·
LM lyftmagnet, VM vridmagnet. ÄM åter-
ställningsmagnet, sF spärrhake, A axel
uppbärande borstarna, RT svarvning på A
för åstadkommande av lyftrörelse, LT ut-
fräsning på A för åstadkommande av vrid-
rörelse, L tilledning till borstarna.
Fig. 2Xl4. strowgerväljare
sontella rader om 10 kontakter. Väljar-
borstarna uppbäras av en stång, som är
höj- och vridbar. Väljaren är härför in-
rättad med en höjmagnet och en vrid-
magnet. Dessutom finnes en återställ-
ningsmagnet. I väljarens första rörelse ste-
gas stången upp i höjdled till den
»våning» som avses. l den andra rörel-
sen vrides stången med borstsatsen fram
till det kontaktläge som avses. Med till-
hjälp av återställningsmagneten återstäl-
les stången i hemmaläge.
strowgerväljaren anknyter sig på ett
naturligt sätt till talsystemet genom mul-
tipeluppbyggnaden. stationer uppbyggda
med väljare av strowgertyp få därigenom
mycket påtaglig anknytning till det deka-
295
