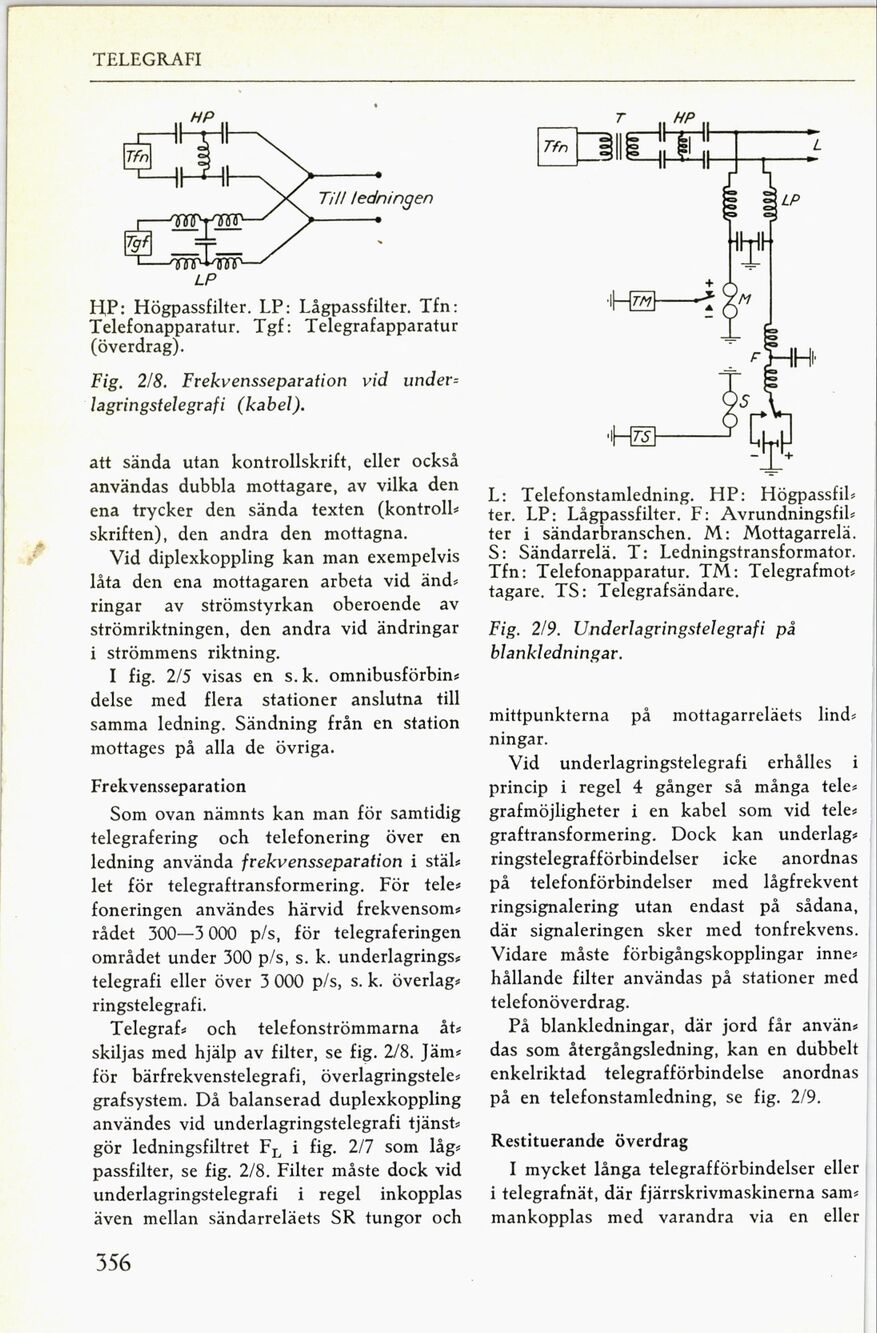

TELEGRAFI
HP: Högpassfilter· LP: Lågpassfilter. Tfn:
Telefonapparatur. Tgf: Telegrafapparatur
(överdrag).
Fig. 2X8. Frekvensseparation Vid under-
lagringstelegrafi (kabel).
att sända utan kontrollskrift, eller också
användas dubbla mottagare, av vilka den
ena trycker den sända texten (kontroll-
skriften), den andra den mottagna.
Vid diplexkoppling kan man exempelvis
låta den ena mottagaren arbeta vid änd-
ringar av strömstyrkan oberoende av
strömriktningen, den andra vid ändringar
i strömmens riktning.
l fig. ZXF visas en s.k. omnibusförbin-
delse med flera stationer anslutna till
samma ledning. Sändning från en station
mottages på alla de övriga.
Frekvensseparation
som ovan nämnts kan man för samtidig
telegrafering och telefonering över en
ledning använda frekvens-separation i stäl-
let för telegraftransformering· För tele-
foneringen användes härvid frekvensom-
rådet 300—3 000 st, för telegraferingen
området under 300 st, s. k. underlagrings-
telegrafi eller över 3 000 st, s.k. överlag-
ringstelegrafi.
Telegraf- och telefonströmmarna åt-
skiljas med hjälp av filter, se fig. US. Jäm-
för bärfrekvenstelegrafi, överlagringstele-
grafsystem. Då balanserad duplexkoppling
användes vid underlagringstelegrafi tjänst-
gör ledningsfiltret FL i fig. 2X7 som låg-
passfilter, se fig. 2X8. Filter måste dock vid
underlagringstelegrafi i regel inkopplas
även mellan sändarreläets sR tungor och
356
SH-
L: Telefonstamledning. HP: Högpassfil-
ter. LP: Lågpassfilter. F: Avrundningsfil-
ter i sändarbranschen. M: Mottagarrelä.
s: sändarrelä. T: Ledningstransformator.
Tfn: Telefonapparatur. TM: Telegrafmot-
tagare. Ts: Telegrafsändare·
Fig. 2X9. Underlagringstelegrafi på
blankledningar.
mittpunkterna på mottagarreläets lind-
vingar.
Vid underlagringstelegrafi erhålles i
princip i regel 4 gånger så många tele-
grafmöjligheter i en kabel som vid tele-
graftransformering. Dock kan underlag-
ringstelegrafförbindelser icke anordnas
på telefonförbindelser med lågfrekvent
ringsignalering utan endast på sådana.
där signaleringen sker med tonfrekvens.
Vidare måste förbigångskopplingar inne-
hållande filter användas på stationer med
telefonöverdrag.
På blankledningar, där jord får använ-
das som återgångsledning, kan en dubbelt
enkelriktad telegrafförbindelse anordnas
på en telefonstamledning, se fig. 2X9.
Restituerande överdrag
I mycket långa telegrafförbindelser eller
i telegrafnät, där fjärrskrivmaskinerna sam-
mankopplas med varandra via en eller
