Älarmanläggningar
c
v
«
d
k
x
s
U
Ll, LZ och L3. tre seriekopplade brand-
skåpslingor, BR. brandskåp, VB. vil-
strömsbatteri, ABV. vänster arbetsströms-
batteri. ABH. höger arbetsströmsbatteri,
VR. vilströmskontrollrelä, mA. milliampe-
remeter visande vilströmmen genom brand-
skåpsslingorna, mAl och mA2. milliampe-
remeter visande arbetsströmmen genom
vänster resp. höger linjebransch, Ml och
M2. telegrafapparater.

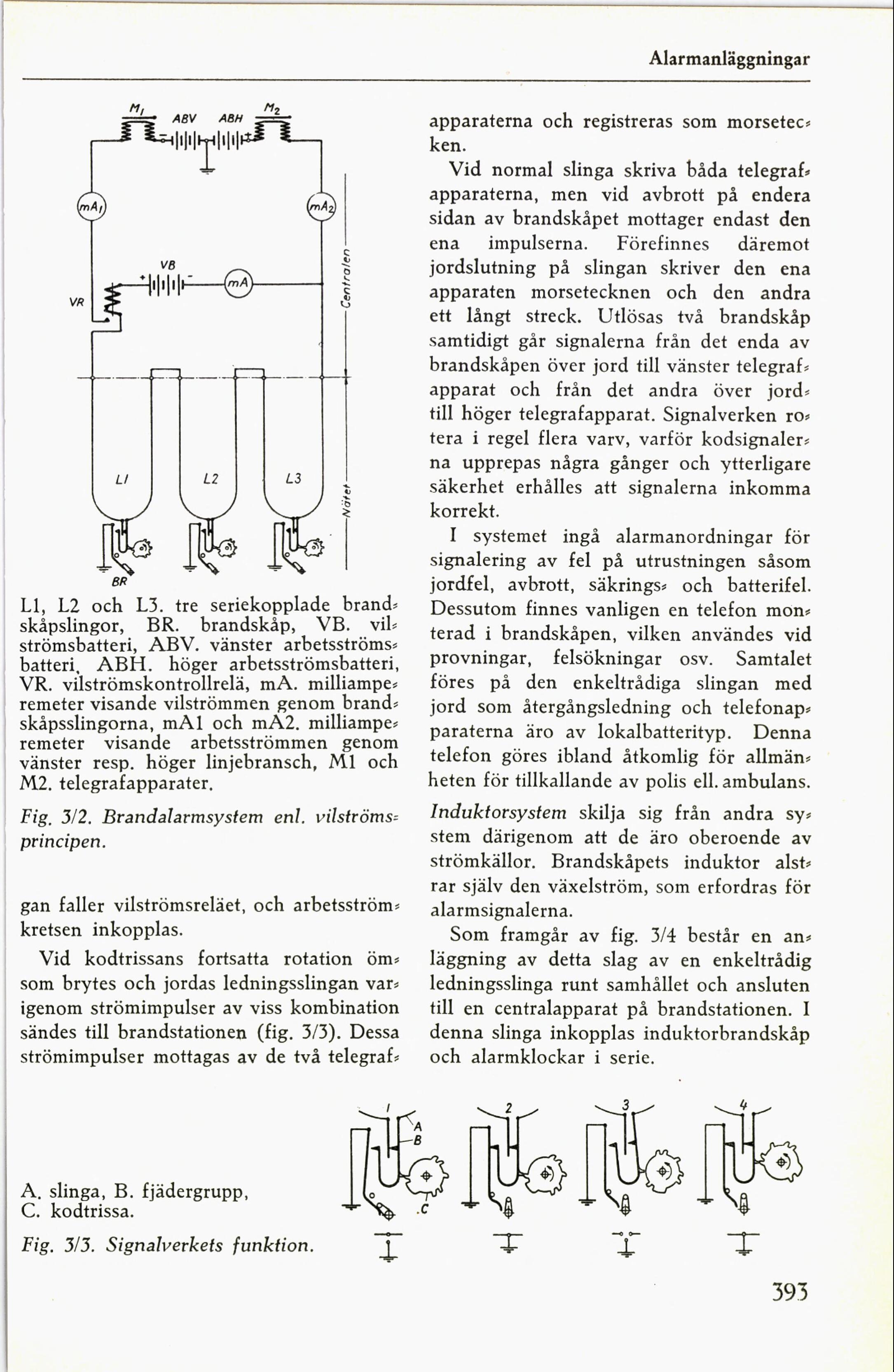

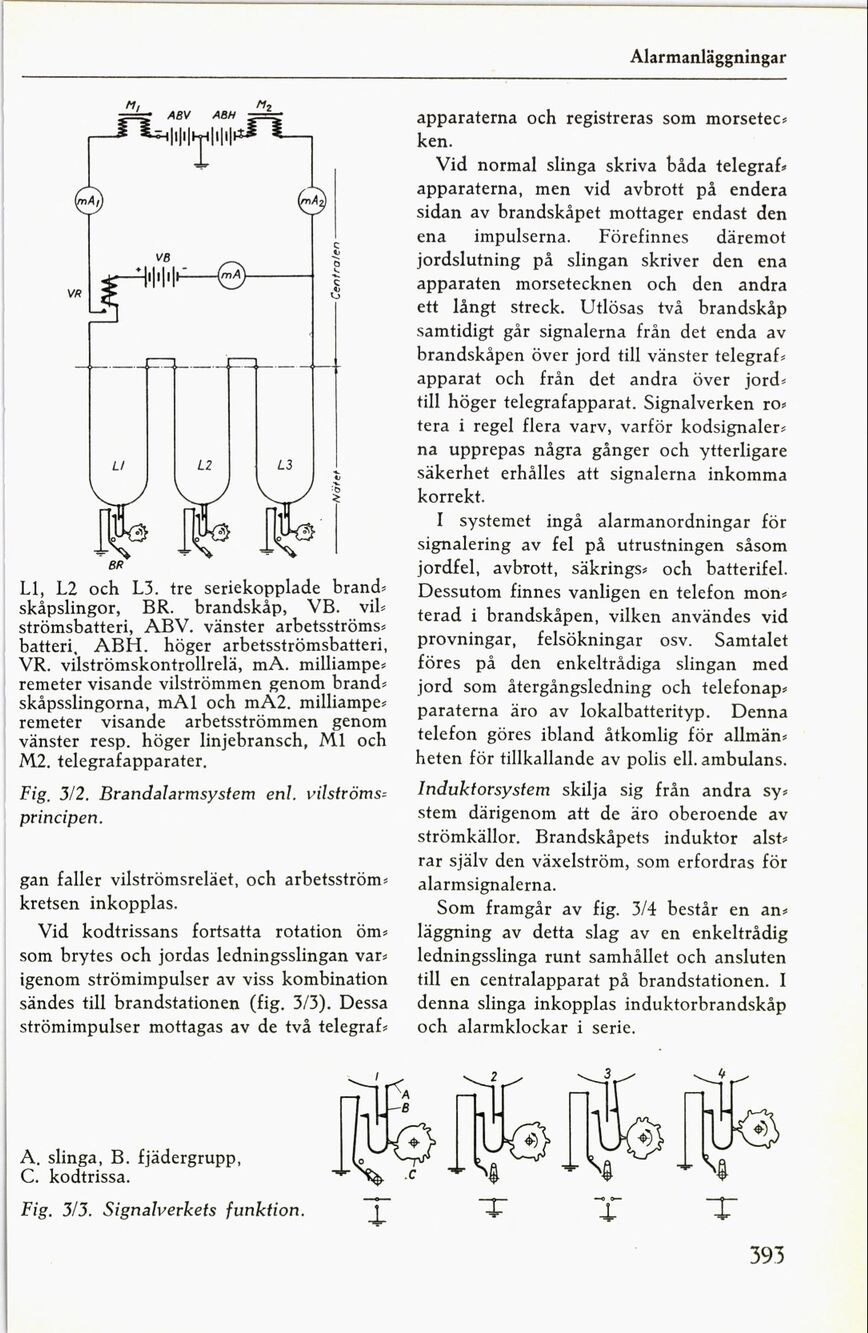

Fig, JX2. Brandalarmsystem enl. Vilströms-
principen.
gan faller vilströmsreläet, och arbetsström-
kretsen inkopplas.
Vid kodtrissans fortsatta rotation öm-
som brytes och jordas ledningsslingan var-
igenom strömimpulser av viss kombination
sändes till brandstationen (fig. 3-J). Dessa
strömimpulser mottagas av de två telegraf-
A. slinga, B. fjädergrupp,
c. kodtrissa.
Fig. IKT Fignalperkets funktion.
apparaterna och registreras som morsetec-
ken.
Vid normal slinga skriva båda telegraf-
apparaterna, men vid avbrott på endera
sidan av brandskåpet mottager endast den
ena impulserna. Förefinnes däremot
jordslutning på slingan skriver den ena
apparaten morsetecknen och den andra
ett långt streck. Utlösas två brandskåp
samtidigt går signalerna från det enda av
brandskåpen över jord till vänster telegraf-
apparat och från det andra över jord-
till höger telegrafapparat. signalverken ro-
tera i regel flera varv, varför kodsignaler-
na upprepas några gånger och ytterligare
säkerhet erhålles att signalerna inkomma
korrekt.
l systemet ingå alarmanordningar för
signalering av fel på utrustningen såsom
jordfel, avbrott, säkrings- och batterifel.
Dessutom finnes vanligen en telefon mon-
terad i brandskåpen, vilken användes vid
provningar, felsökningar osv. samtalet
föres på den enkeltrådiga slingan med
jord som återgångsledning och telefonap-
paraterna äro av lokalbatterityp. Denna
telefon göres ibland åtkomlig för allmän-
heten för tillkallande av polis ell. ambulans.
lnduktorsystem skilja sig från andra sy-
stem därigenom att de äro oberoende av
strömkällor. Brandskåpets induktor alst-
rar själv den växelström, som erfordras för
alarmsignalerna.
som framgår av fig. 3X4 består en an-
läggning av detta slag av en enkeltrådig
ledningsslinga runt samhället och ansluten
till en centralapparat på brandstationen. l
denna slinga inkopplas induktorbrandskåp
och alarmklockar i serie.
NWWW
1 T TF T
393
