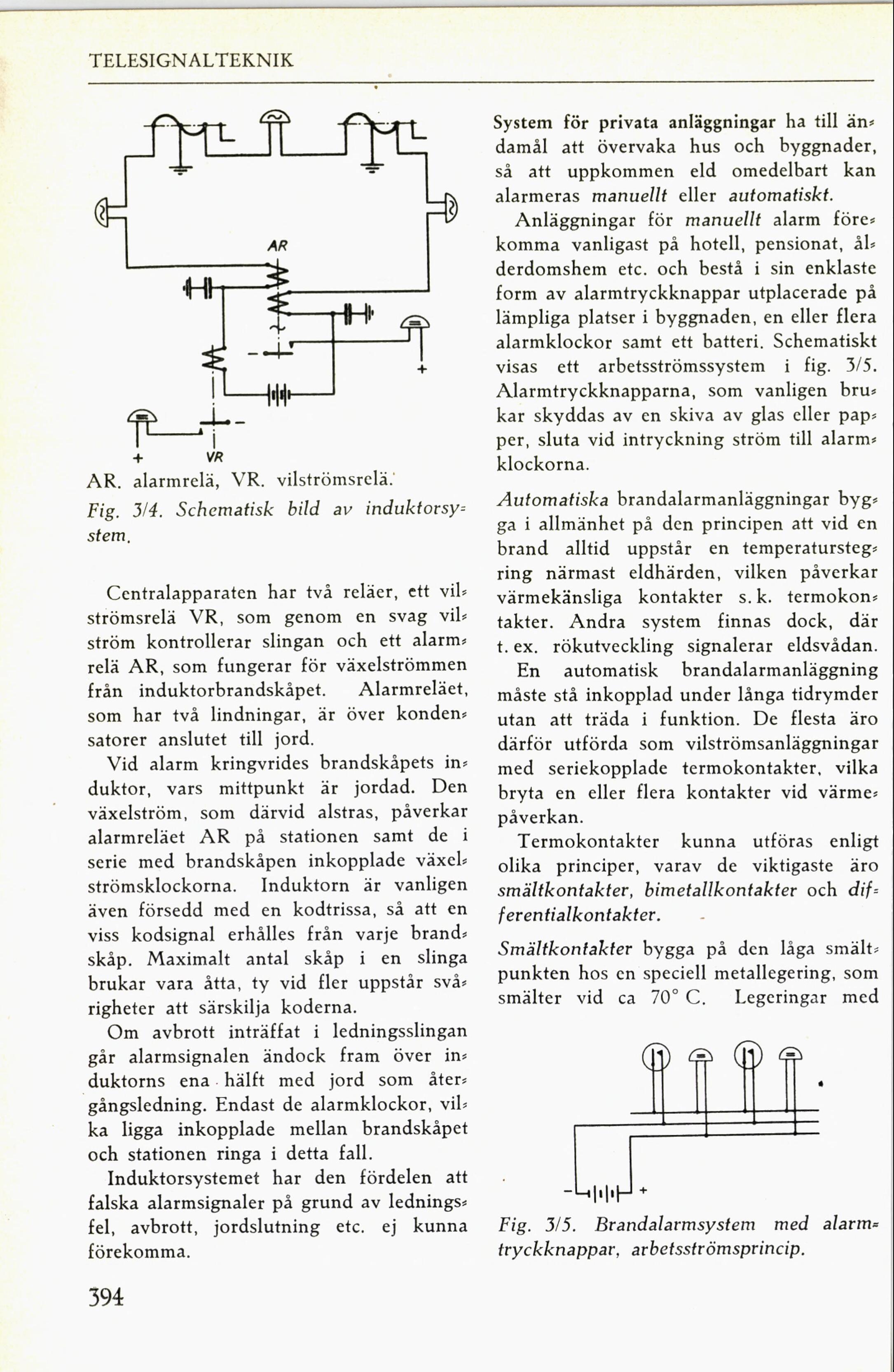

TELESIGNALTEKNlK
—————————————·———————————————
AR. alarmrelä, VR. vilströmsrelä."
Fig. Jl4. schematisk bild av induktorsy-
Item«
Centralapparaten har två reläer, ett vil-
strömsrelä VR, som genom en svag vil-
ström kontrollerar slingan och ett alarm-
relä AR. som fungerar för växelströmmen
från induktorbrandskåpet. Alarmreläet.
som har två lindningar, är över konden-
satorer anslutet till jord.
Vid alarm kringvrides brandskåpets in-
duktor, vars mittpunkt är jordad. Den
växelström. som därvid alstras, påverkar
alarmreläet AR på stationen samt de i
serie med brandskåpen inkopplade växel-
strömsklockorna. lnduktorn är vanligen
även försedd med en kodtrissa. så att en
viss kodsignal erhålles från varje brand-
skåp. Maximalt antal skåp i en slinga
brukar vara åtta· ty vid fler uppstår svå-
righeter att särskilja koderna.
Om avbrott inträffat i ledningsslingan
går alarmsignalen ändock fram över in-
duktorns ena-hälft med jord som åter-
gångsledning Endast de alarmklockor, vil-
ka ligga inkopplade mellan brandskåpet
och stationen ringa i detta fall.
Induktorsystemet har den fördelen att
falska alarmsignaler på grund av lednings-
fel. avbrott, jordslutning etc. ej kunna
förekomma.
394
system för privata anläggningar ha till än-
damål att övervaka hus och byggnader,
så att uppkommen eld omedelbart kan
alarmeras manuellt eller automatiskt
Anläggningar för manuellt alarm före-
komma vanligast på hotell, pensionat. ål-
derdomshem etc. och bestå i sin enklaste
form av alarmtryckknappar utplacerade på
lämpliga platser i byggnaden. en eller flera
alarmklockor samt ett batteri. schematiskt
visas ett arbetsströmssystem i fig. Ils.
Alarmtryckknapparna, som vanligen bru-
kar skyddas av en skiva av glas eller pap-
per. sluta vid intryckning ström till alarm-
klockorna-
Automastiska brandalarmanläggningar byg-
ga i allmänhet på den principen att vid en
brand alltid uppstår en temperatursteg-
ring närmast eldhärden. vilken påverkar
värmekänsliga kontakter s.k. termokon-
takter. Andra system finnas dock, där
t.ex. rökutveckling signalerar eldsvådan.
En automatisk brandalarmanläggning
måste stå inkopplad under långa tidrymder
utan att träda i funktion. De flesta äro
därför utförda som vilströmsanläggningar
med seriekopplade termokontakter. vilka
bryta en eller flera kontakter vid värme-
påverkan.
Termokontakter kunna utföras enligt
olika principer, varav de viktigaste äro
smältkontakter, bimetallkontalcter och dif-
ferentialkontalcter.
Fmältlcontakter bygga på den låga smält-
punkten hos en speciell metallegering. som
smälter vid ca 700 C. Legeringar med
· lsls s
Fig. Ilj. Brandalarmsystem med alarm-
trycklcnappar, arbetsströmsprincip.
