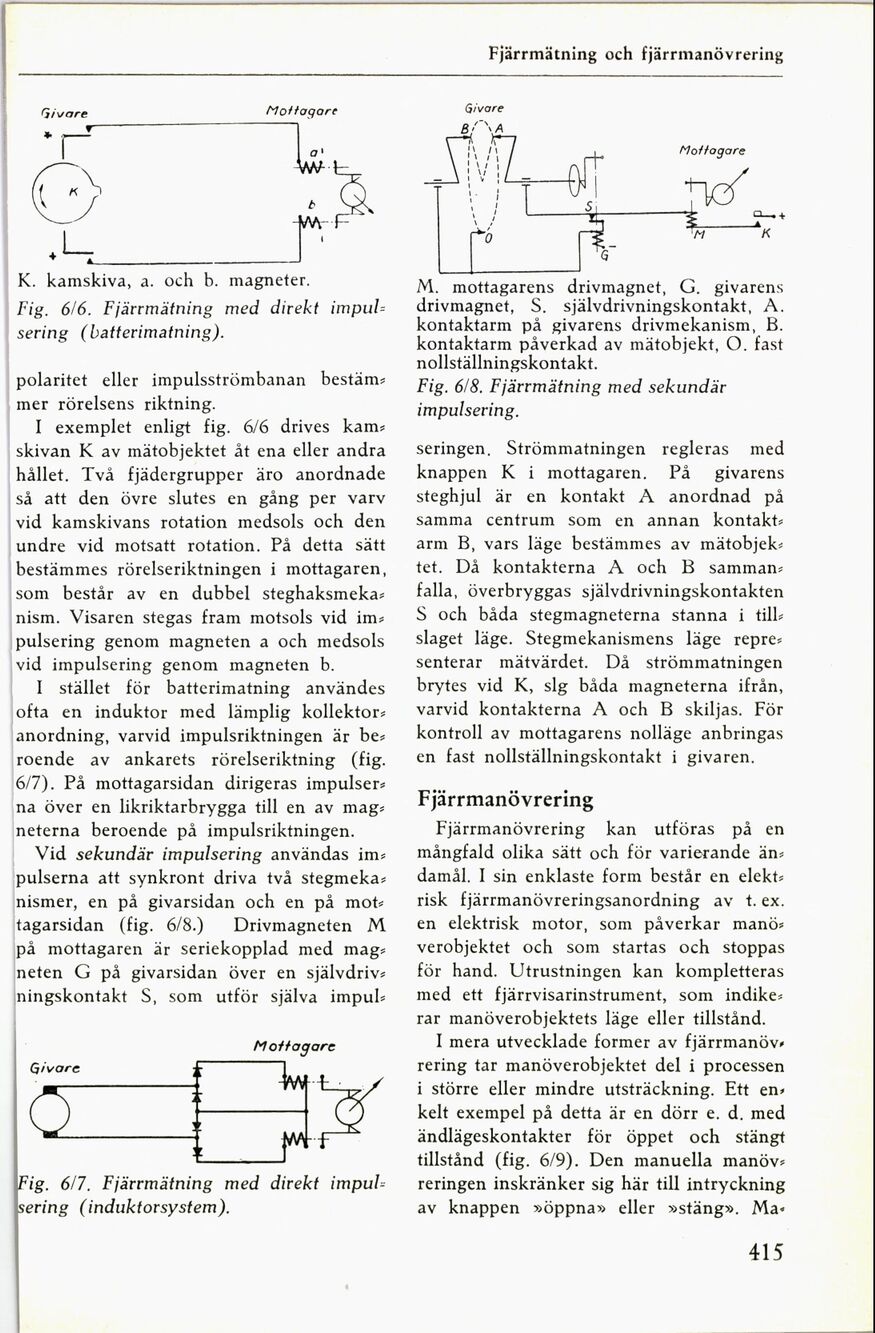

Fjärrmätning och fjärrmanövrering
Sivs-se Noi-vyers
K. kamskiva, a. och b. magneter·
Fig. 6X6. Fjarrmåtning med direkt impul-
sering (hatterimatning).
polaritet eller impulsströmbanan bestäm-
mer rörelsens riktning.
l exemplet enligt fig. 6X6 drives kam-
skivan l( av mätobjektet åt ena eller andra
hållet· Två fjädergrupper äro anordnade
så att den övre slutes en gång per varv
vid kamskivans rotation medsols och den
undre vid motsatt rotation. På detta sätt
bestämmes rörelseriktningen i mottagaren,
som består av en dubbel steghaksmeka-
nism. Visaren stegas fram motsols vid im-
pulsering genom magneten a och medsols
vid impulsering genom magneten b.
l stället för batterimatning användes
ofta en induktor med lämplig kollektor-
anordning, varvid impulsriktningen är be-
roende av ankarets rörelseriktning (fig.
6-7). På mottagarsidan dirigeras impulser-
na över en likriktarbrygga till en av mag-
neterna beroende på impulsriktningen.
Vid sekundär impulsering användas im-
pulserna att synkront driva två stegmeka-
nismer, en på givarsidan och en på mot-
tagarsidan (fig. 6X8.) Drivmagneten M
på mottagaren är seriekopplad med mag-
neten C på givarsidan över en självdriv-
;ningskontakt s, som utför själva impul-
Aio-fagot-
Sivs-·- i :
ig. 6X7. Fjärrmätning med direkt impul-
ering (induktorsystem).
C. givarens
självdrivningskontakt, A.
kontaktarm på givarens drivmekanism, B.
kontaktarm påverkad av mätobjekt, O. fast
nollställningskontakt.
Fig. 6X8. Fjärrmätning med sekundär
impulser-hg
M. mottagarens drivmagnet,
drivmagnet, s.
seringen. strömmatningen regleras med
knappen l( i mottagaren. På givarens
steghjul är en kontakt A anordnad på
samma centrum som en annan kontakt-
arm B, vars läge bestämmes av mätobjek-
tet. Då kontakterna A och B samman-
falla, överbryggas självdrivningskontakten
s och båda stegmagneterna stanna i till-
slaget läge. stegmekanismens läge repre-
senterar mätvärdet. Då strömmatningen
brytes vid K, slg båda magneterna ifrån,
varvid kontakterna A och B skiljas. För
kontroll av mottagarens nollåge anbringas
en fast nollställningskontakt i givaren.
Fjärrmanövrering
Fjärrmanövrering kan utföras på en
mångfald olika sätt och för varierande än-
damål. I sin enklaste form består en elekt-
risk fjårrmanövreringsanordning av t.ex.
en elektrisk motor, som påverkar manö-
verobjektet och som startas och stoppas
för hand. Utrustningen kan kompletteras
med ett fjärrvisarinstrument, som indike-
rar manöverobjektets läge eller tillstånd.
l mera utvecklade former av fjärrmanöv-
rering tar manöverobjektet del i processen
i större eller mindre utsträckning Ett en-
kelt exempel på detta är en dörr e. d. med
ändlågeskontakter för öppet och stängt
tillstånd (fig. 6X9). Den manuella manöv-
reringen inskränker sig här till intryckning
av knappen ))öppna» eller »stång». Ma-
415
