PULSTEKNIK
säd-pm -
Halle-HP
Boe-sp-
-,« c

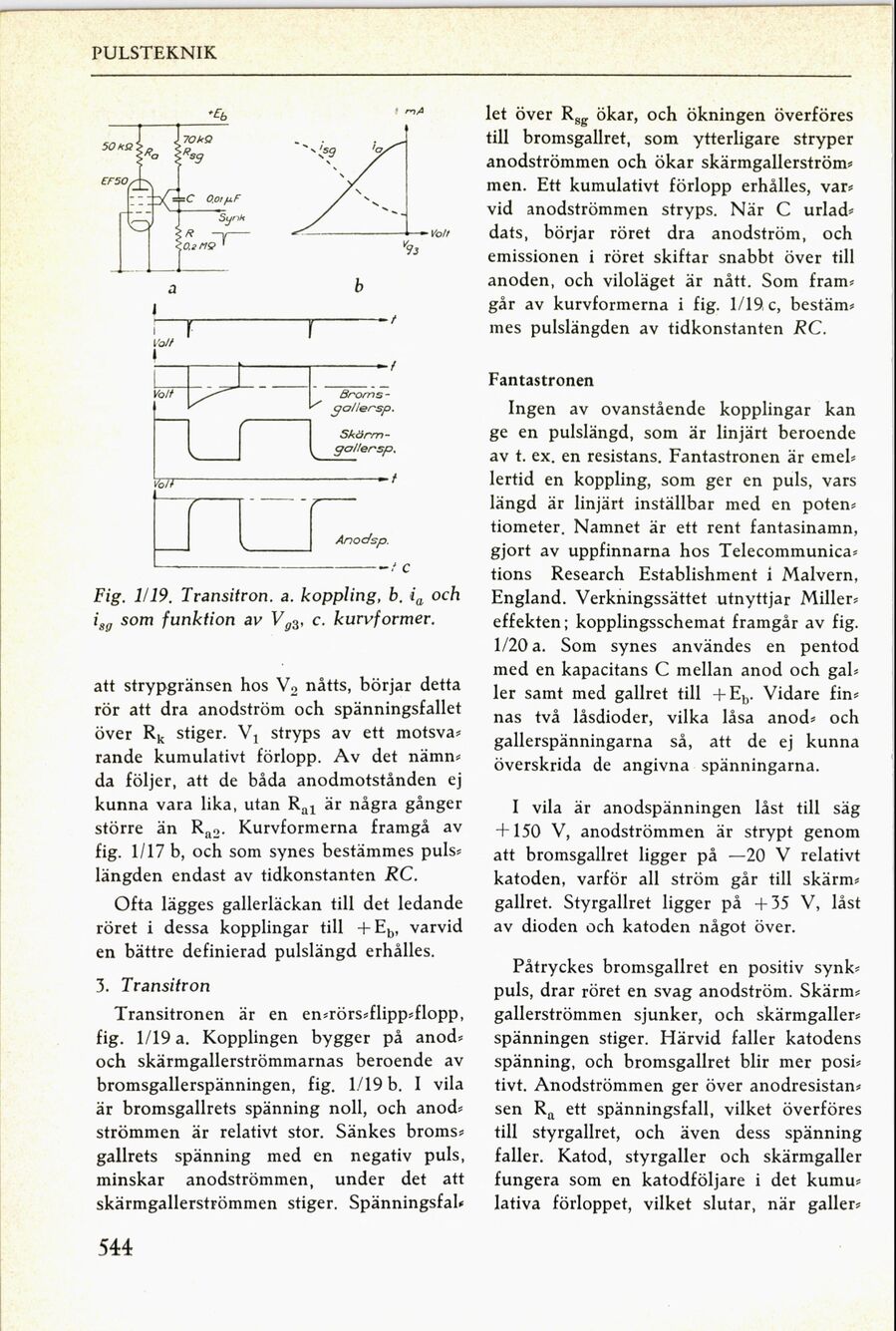

Fig. le9. Transitron. a. koppling, b. i» och
i» som funktion av V«3, c. kan-formen
att strypgränsen hos Vz nåtts, börjar detta
rör att dra anodström och spänningsfallet
över Rlc stiger. V1 stryps av ett motsva-
rande kumulativt förlopp. Av det nämn-
da följer. att de båda anodmotstånden ej
kunna vara lika, utan Ral är några gånger
större än Rag. Kurvformerna framgå av
fig. 1X17 b, och som synes bestämmes puls-
längden endast av tidkonstanten RC.
Ofta lägges galler-läckan till det ledande
röret i dessa kopplingar till -i—Ek,, varvid
en bättre definierad pulslängd erhålles.
J. Transitron
Transitronen är en en-rörs-flipp-flopp,
fig. 1X19 a. Kopplingen bygger på anod-
och skärmgallerströmmarnas beroende av
bromsgallerspänningen, fig. 1l19 b. l vila
är bromsgallrets spänning noll, och anod-
strömmen är relativt stor. sänkes broms-
gallrets spänning med en negativ puls,
minskar anodströmmen, under det att
skärmgallerströmmen stiger. spänningsfal-
544
let över ng ökar, och ökningen överföres
till bromsgallret, som ytterligare stryper
anodströmmen och ökar skärmgallerström-
men. Ett kumulativt förlopp erhålles, var-
vid anodströmmen stryps. När C urlad-
dats, börjar röret dra anodström, och
emissionen i röret skiftar snabbt över till
anoden, och viloläget är nått. som fram-
går av kurvformerna i fig. l-19, c, bestäm-
mes pulslängden av tidkonstanten RC.
Fantastronen
Ingen av ovanstående kopplingar kan
ge en pulslängd, som är linjärt beroende
av t. ex. en resistans. Fantastronen är emel-
lertid en koppling, som ger en puls, vars
längd är linjärt inställbar med en poten-
tiometer. Namnet är ett rent fantasinamn,
gjort av uppfinnarna hos Telecommunica-
tions Research Establishment i Malvern,
England. Verkningssättet utnyttjar Miller-
effekten; kopplingsschemat framgår av fig.
1X20a. som synes användes en pentod
med en kapacitans C mellan anod och gal-
ler samt med gallret till —i—Eb. Vidare fin-
nas två låsdioder, vilka låsa anod- och
gallerspänningarna så, att de ej kunna
överskrida de angivna spänningarna.
l vila år anodspänningen låst till säg
—I-150 V, anodströmmen är strypt genom
att bromsgallret ligger på —20 V relativt
katoden, varför all ström går till skärm-
gallret. styrgallret ligger på 435 V, låst
av dioden och katoden något över.
Påtryckes bromsgallret en positiv synk-
puls, drar röret en svag anodström. skärm-
gallerströmmen sjunker, och skärmgaller-
spänningen stiger. Härvid faller katodens
spänning. och bromsgallret blir mer posi-
tivt· Anodströmmen ger över anodresistan-
sen Ra ett spänningsfall, vilket överföres
till styrgallret, och även dess spänning
faller. Katod, styrgaller och skärmgaller
fungera som en katodföljare i det kumu-
lativa förloppet, vilket slutar, när galler-
