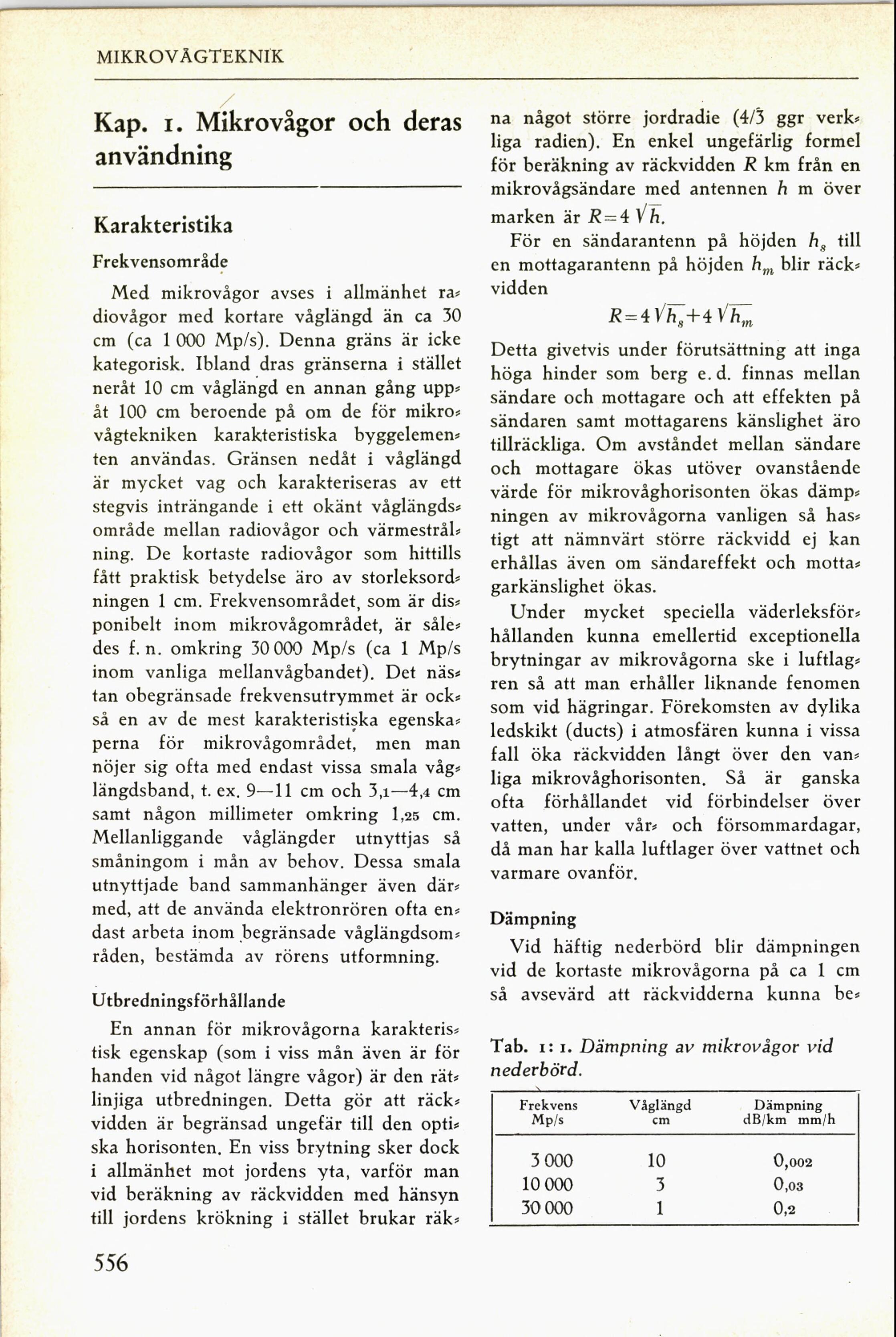

MIKROVÄGTEKNIK
Kap. 1. Mikrovågor och deras
användning
Karakteristika
Frekvensområde
Med mikrovågor avses i allmänhet ra-
diovågor med kortare våglängd än ca 30
cm (ca 1000 Mst). Denna gräns är icke
kategorisk. Ibland dras gränserna i stället
neråt 10 cm våglängd en annan gång upp-
åt 100 cm beroende på om de för mikro-
vågtekniken karakteristiska byggelemen-
ten användas. Gränsen nedåt i våglängd
är mycket vag och karakteriseras av ett
stegvis inträngande i ett okänt våglängds-
område mellan radiovågor och värmestrål-
ning. De kortaste radiovågor som hittills
fått praktisk betydelse äro av storleksord-
ningen 1 cm. Frekvensområdet» som är dis-
ponibelt inom mikrovågområdet, är såle-
des f.n. omkring 30000 Mst (ca 1 Mpls
inom vanliga mellanvågbandet). Det näs-
tan obegränsade frekvensutrymmet är ock-
så en av de mest karakteristiska egenska-
perna för mikrovågområdet, men man
nöjer sig ofta med endast vissa smala våg-
längdsband, t.ex. 9—ll cm och 3,1—4,4 cm
samt någon millimeter omkring 1,25 cm.
Mellanliggande våglängder utnyttjas så
småningom i mån av behov. Dessa smala
utnyttjade band sammanhänger även där-
med, att de använda elektronrören ofta en-
dast arbeta inom begränsade våglängdsom-
råden, bestämda av rörens utformning.
Ukbkedningskökhznande
En annan för mikrovågorna karakteris-
tisk egenskap (som i viss mån även är för
handen vid något längre vågor) är den rät-
linjiga utbredningen. Detta gör att räck-
vidden är begränsad ungefär till den opti-
ska horisonten. En viss brytning sker dock
i allmänhet mot jordens yta. varför man
vid beräkning av räckvidden med hänsyn
till jordens krökning i stället brukar räk-
556
W—
na något större jordradie (4X«3 ggr verk-
liga radien). En enkel ungefärlig formel
för beräkning av räckvidden R km från en
mikrovågsändare med antennen h m över
marken är R=4 Yh.
För en sändarantenn på höjden h» till
en mottagarantenn på höjden hm blir räck-
vidden
R=4W?:H Wi;
Detta givetvis under förutsättning att inga
höga hinder som berg e.d. finnas mellan
sändare och mottagare och att effekten på
sändaren samt mottagarens känslighet äro
tillräckliga. Om avståndet mellan sändare
och mottagare ökas utöver ovanstående
värde för mikrovåghorisonten ökas dämp-
ningen av mikrovågorna vanligen så has-
tigt att nämnvärt större räckvidd ej kan
erhållas även om sändareffekt och motta-
garkänslighet ökas.
Under mycket speciella väderleksför-
hållanden kunna emellertid exceptionella
brytningar av mikrovågorna ske i luftlag-
ren så att man erhåller liknande fenomen
som vid hägringar. Förekomsten av dylika
ledskikt (ducts) i atmosfären kunna i vissa
fall öka räckvidden långt över den van-
liga mikrovåghorisonten. så är ganska
ofta förhållandet vid förbindelser över
vatten, under vår- och försommardagar,
då man har kalla luftlager över vattnet och
varmare ovanför.
Dämpning
Vid häftig nederbörd blir dämpningen
vid de kortaste mikrovågorna på ca 1 cm
så avsevärd att räckvidderna kunna be-
Tab. 1: 1. Dämpning av mikrovågor Vid
nederbörd
Frekvens Våglängd Dämpning
Mpfs cm dBka mmlh
3 000 10 0,002
10 000 3 0»03
30 000 l 0,2
