RADIOMOTTAGARE
Will

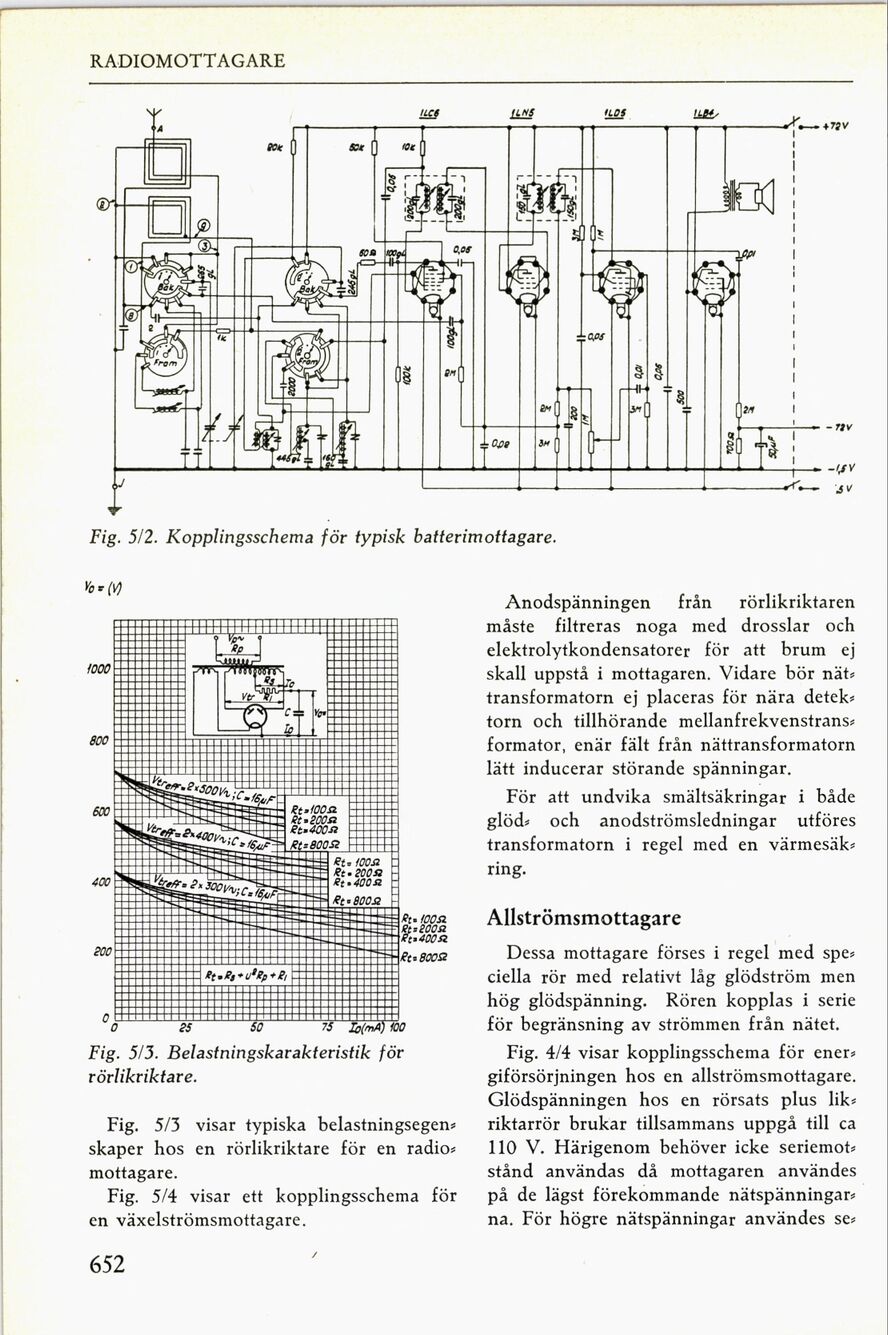

Fig. FU. Belastningslcarakteristilc för
rörlilcriktare.
Fig. FXZ visar typiska belastningsegen-
skaper hos en rörlikriktare för en radio-
mottagare.
Fig. FX4 visar ett kopplingsschema för
en växelströmsmottagare.
652 «
Anodspänningen från rörlikriktaren
måste filtreras noga med drosslar och
elektrolytkondensatorer för att brum ej
skall uppstå i mottagaren. Vidare bör nät-
transformatorn ej placeras för nära detek-
torn och tillhörande mellanfrekvenstrans-
formator, enär fält från nättransformatorn
lätt inducerar störande spänningar.
För att undvika smältsäkringar i både
glöd- och anodströmsledningar utföres
transformatorn i regel med en värmesäk-
ring-
Allströmsmottagare
Dessa mottagare förses i regel med spe-
ciella rör med relativt låg glödström men
hög glödspänning. Rören kopplas i serie
för begränsning av strömmen från nätet.
Fig. 4X4 visar kopplingsschema för ener-
giförsörjningen hos en allströmsmottagare.
Glödspänningen hos en rörsats plus lik-
riktarrör brukar tillsammans uppgå till ca
110 V. Härigenom behöver icke seriemot-
stånd användas då mottagaren användes
på de lägst förekommande nåtspänningar-
na. För högre nätspänningar användes se-
