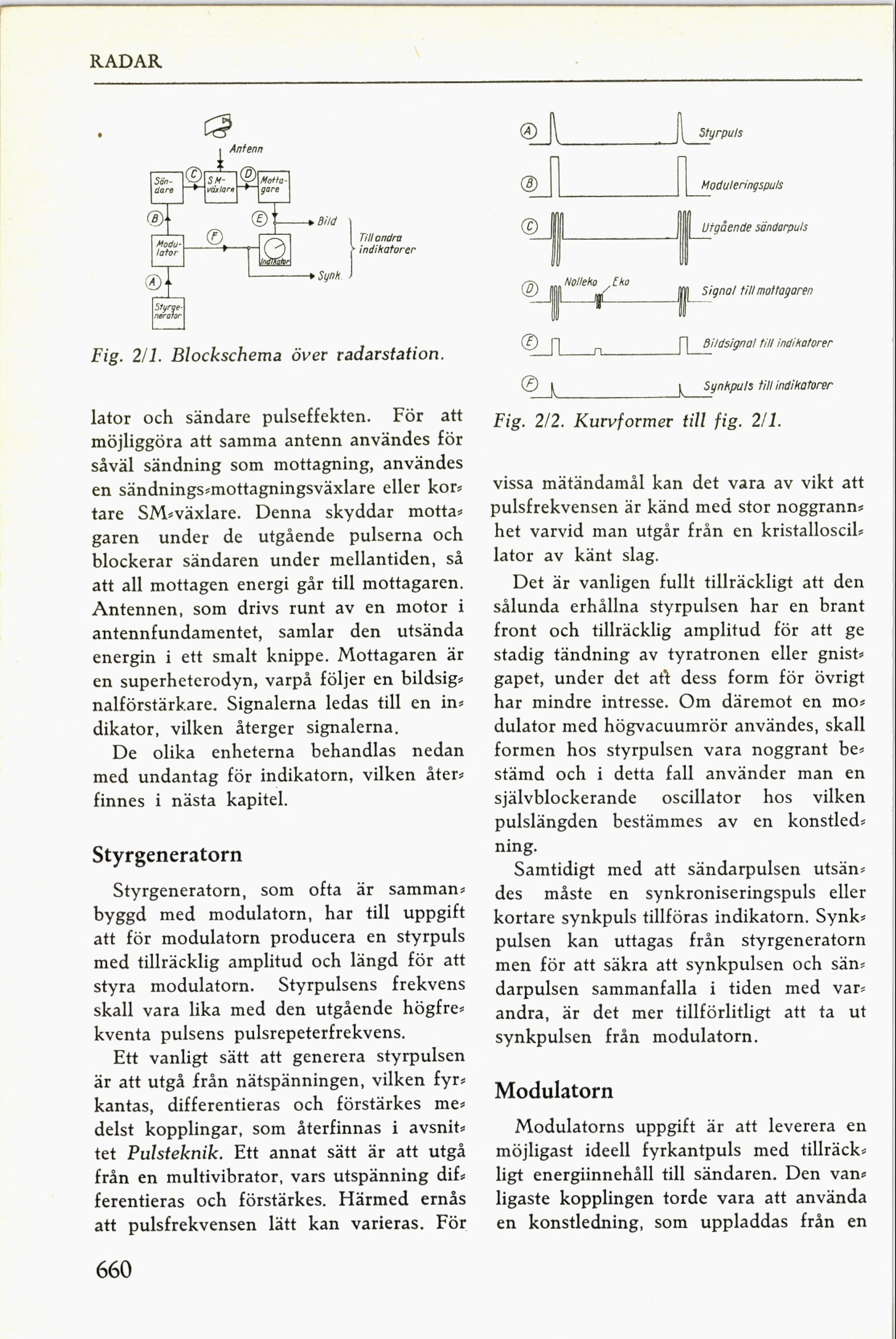

RADAR
D« ont-»-
straffs-Mater
Fig. 2Xl. Blockschema över radarstation.
lator och sändare pulseffekten. För att
möjliggöra att samma antenn användes för
såväl sändning som mottagning, användes
en sändnings-mottagningsväxlare eller kor-
tare sM-växlare. Denna skyddar motta-
garen under de utgående pulserna och
blockerar sändaren under mellantiden, så
att all mottagen energi går till mottagaren.
Äntennen, som drivs runt av en motor i
antennfundamentet, samlar den utsända
energin i ett smalt knippe· Mottagaren är
en superheterodyn, varpå följer en bildsig-
nalförstärkare.. signalerna ledas till en in-
dikator, vilken återger signalerna·
De olika enheterna behandlas nedan
med undantag för indikatorn. vilken åter-
finnes i nästa kapitel.
styr-generatorn
styrgeneratorn, som ofta är samman-
byggd med modulatorn, har till uppgift
att för modulatorn producera en stvrpuls
med tillräcklig amplitud och längd för att
styra modulatorn. styrpulsens frekvens
skall vara lika med den utgående högfre-
kventa pulsens pulsrepeterfrekvens.
Ett vanligt sätt att generera styrpulsen
är att utgå från nätspänningen, vilken fyr-
kantas, differentieras och förstärkes me-
delst kopplingar, som återfinnas i avsnit-
tet Pulsteknik. Ett annat sätt är att utgå
från en multivibrator, vars utspänning dif-
ferentieras och förstärkes. Härmed ernås
att pulsfrekvensen lätt kan varieras. För
660
O , l l styr-Ul-
WWW-sfime
O W W Messerin stim-armts
Dn-
Awelm . .
CD Il Il- M nynql txllwtmyqrexl
Ø » MMS-WA- Mx Mos-fromm-
Ø s ) syr-Majs till-milliampe-
Fig. 2X2. Kurt-former till fig. 2Jl.
vissa mätändamål kan det vara av vikt att
pulsfrekvensen är känd med stor noggrann-
het varvid man utgår från en kristalloscil-
lator av känt slag.
Det är vanligen fullt tillräckligt att den
sålunda erhållna styrpulsen har en brant
front och tillräcklig amplitud för att ge
stadig tändning av tyratronen eller gnist-
gapet, under det att dess form för övrigt
har mindre intresse. Om däremot en mo-
dulator med högvacuumrör användes, skall
formen hos styrpulsen vara noggrant be-
stämd och i detta fall använder man en
självblockerande oscillator hos vilken
pulslängden bestämmes av en konstled-
ning.
samtidigt med att sändarpulsen utsän-
des måste en synkroniseringspuls eller
kortare synkpuls tillföras indikatorn. synk-
pulsen kan uttagas från styrgeneratorn
men för att säkra att synkpulsen och sän-
darpulsen sammanfalla i tiden med var-
andra, är det mer tillförlitligt att ta ut
synkpulsen från modulatorn.
Modulatorn
Modulatorns uppgift är att leverera en
möjligast ideell fyrkantpuls med tillräck-
ligt energiinnehåll till sändaren. Den van-
ligaste kopplingen torde vara att använda
en konstledning, som uppladdas från en
