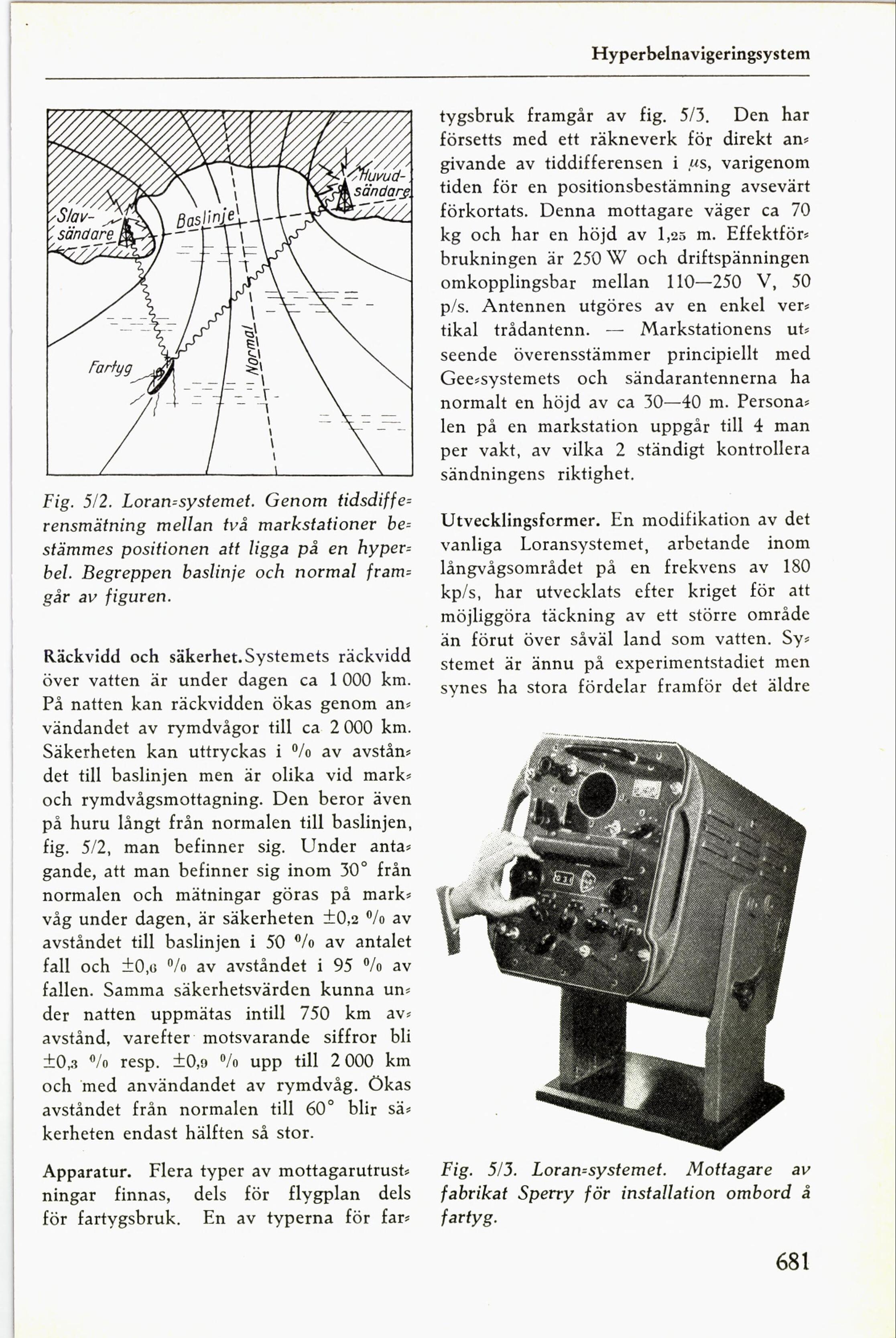

Hyperbelnavigeringsystem
-«I-
,
r–
CP
Fig. 5l2. Loran-systemet. Genom tidsdiffe-
rensmåtning mellan två markstationer be-
stämmes positionen att ligga på en hyper-
bel. Begreppen baslinje och normal fram-
går ai- figuren.
Räckvidd och säkerhet.systemets räckvidd
över vatten är under dagen ca 1000 km.
På natten kan räckvidden ökas genom an-
vändandet av rymdvågor till ca 2000 km.
säkerheten kan uttryckas i 0Xo av avstån-
det till baslinjen men är olika vid mark-
och rymdvågsmottagning. Den beror även
på huru långt från normalen till baslinien,
fig. 5-2, man befinner sig. Under anta-
gande, att man befinner sig inom 300 frän
normalen och mätningar göras på mark-
våg under dagen, är säkerheten toa M) av
avståndet till baslinjen i 50 0l0 av antalet
fall och toas 0X0 av avståndet i 95 Ola av
fallen. samma säkerhetsvärden kunna un-
der natten uppmätas intill 750 km av-
avstånd, varefter motsvarande siffror bli
ISO-; olo resp. ton Vlo upp till 2000 km
och med användandet av rymdvåg. Okas
avståndet från normalen till 600 blir Sä-
kerheten endast hälften så stor.
Apparatur. Flera typer av mottagarutrust-
ningar finnas, dels för flygplan dels
för fartygsbruk. En av typerna för far-
tygsbruk framgår av fig. 5X3. Den har
försetts med ett räkneverk för direkt an-
givande av tiddifferensen i .«s, varigenom
tiden för en positionsbestämning avsevärt
förkortats. Denna mottagare väger ca 70
kg och har en höjd av 1,25 m. Effektför-
brukningen är ZFOW och driftspänningen
omkopplingsbar mellan 110—250 V, 50
pis. Antennen utgöres av en enkel ver-
tikal trådantenn. —- Markstationens ut-
seende överensstämmer principiellt med
Gee-systemets och sändarantennerna ha
normalt en höjd av ca 30—40 m. Persona-
len på en markstation uppgår till 4 man
per vakt, av vilka 2 ständigt kontrollera
sändningens riktighet.
Utveclclingsformer. En modifikation av det
vanliga Loransystemet, arbetande inom
långvågsområdet på en frekvens av 180
kpls, har utvecklats efter kriget för att
möjliggöra täckning av ett större område
än förut över såväl land som vatten. Sy-
stemet är ännu på experimentstadiet men
synes ha stora fördelar framför det äldre
Mottagare ai-
Fig. FU. Loran-systemet.
fabrikat Fperry för installation ombord å
fartyg-
681
