RADIONAVIGATION
! .«,
Handhavande. Apparaturen kan användas
dels för att bestämma positionen i ett visst
ögonblick, vilket tager en tid av ca 1 min.,
dels såsom kursangivare genom att flyg-
planet följer en viss förutbestämd hyper-
bellinje, som leder till målet. Avläsning
göres på ett katodstrålerör, på vilket pul-
serna från huvud- och slavsändare instäl-
las på bestämt sätt. Inställningen fixeras
medelst särskilda kalibreringsmärken, var-
efter tjdskillnaden i ««s direkt avläses
längs en tidaxel. Tidskillnaderna note-
ras, och läget utlägges på den med hy-
« perbler övertryckta kartan.
Räckvidd och säkerhet. En räckvidd på
ca 150 km är normal, därest sändaranten-
nerna ha en höjd av ca 100 m över vatt-
net. säkerheten i positionsbestämningen
är ungefär toa Wo av avståndet från bas-
linjens mittpunkt (baslinjen är samman-
bindningslinjen mellan huvudstation och
slavstation) i 50 olo av antalet observatio-
ner och 10,8 UXo i 95 0Xo av fallen.
Apparatur. Anläggningen ombord består
av två enheter, fig. 5Xl, med en samman-
lagd vikt av ca 35 kg och med en effekt-
förbrukning av 250 W. Driftspänningen
är 80 V, 1000 st. Alternatin finnas an-
läggningar för 230 V, 50 st, varvid sär-
» Jar-stammis
« -A«fe-7»—
MMFMMF
MX
Jmiffmtor Mait-Forc-

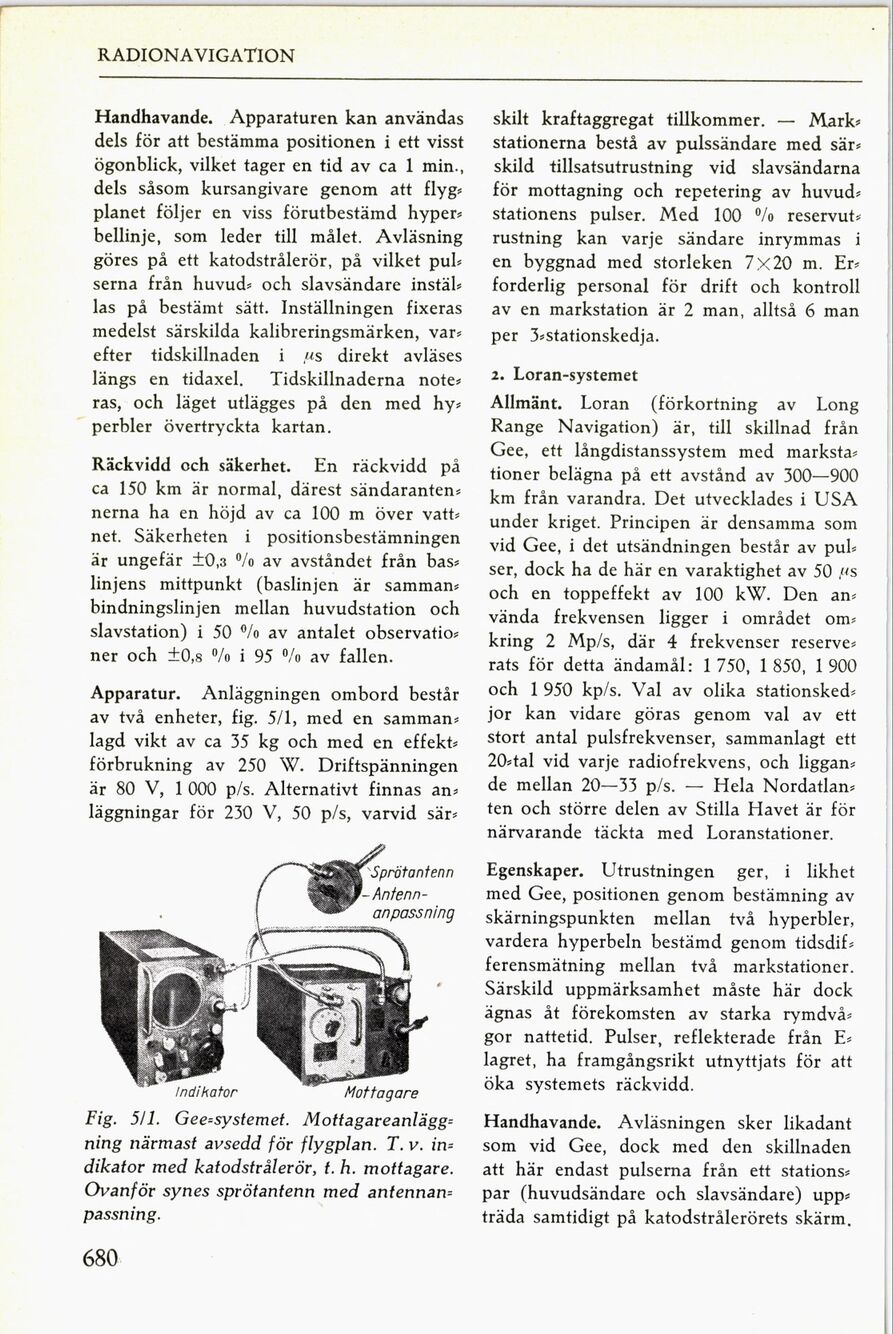

Fig. Ill. Gee-systemet. Mottagareanlägg-
ning närmast avsedd för flygplan. T. V. in-
dikator med katodstrålerör, t. h. mottagaren
Ouanfor synes sprötantenn med antennen-
passning.
680
skilt kraftaggregat tillkommer. —- Mark-
stationerna bestå av pulssändare med sär-
skild tillsatsutrustning vid slavsändarna
för mottagning och repetering av huvud-
stationens pulser. Med 100 olo reservut–
rustning kan varje sändare inrymmas i
en byggnad med storleken 7)(20 m· Er-
forderlig personal för drift och kontroll
av en markstation är 2 man, alltså 6 man
per 3-stationskedja.
z. Loran-systemet
Allmänt. Loran (förkortning av Long
Range Navigation) är, till skillnad från
Gee, ett långdistanssystem med marksta-
tioner belägna på ett avstånd av 300—900
km från varandra. Det utvecklades i UsA
under kriget. Principen är densamma som
vid Gee, i det utsändningen består av pul-
ser, dock ha de här en varaktighet av 50 ««s
och en toppeffekt av 100 kW. Den an-
vända frekvensen ligger i området om-
kring 2 Mst, där 4 frekvenser reserve-
rats för detta ändamål: 1750, 1850, 1900
och 1950 kst. Val av olika stationsked-
jor kan vidare göras genom val av ett
stort antal pulsfrekvenser, sammanlagt ett
20-tal vid varje radiofrekvens. och liggan-
de mellan 20——33 st. — Hela Nordatlan-
ten och större delen av stilla Havet är för
närvarande täckta med Loranstationer.
Egenskaper. Utrustningen ger, i likhet
med Gee, positionen genom bestämning av
skärningspunkten mellan två hyperbler,
vardera hyperbeln bestämd genom tidsdif-
ferensmätning mellan två markstationer.
särskild uppmärksamhet måste här dock
ägnas åt förekomsten av starka rymdvå-
gor nattetid. Pulser, reflekterade från E-
lagret, ha framgångsrikt utnyttjats för att
öka systemets räckvidd.
Handhavande. Avläsningen sker likadant
som vid Gee, dock med den skillnaden
att här endast pulserna från ett stations-
par (huvudsändare och slavsändare) upp-
träda samtidigt på katodstrålerörets skärm.
