Hyperbelnavigeringsystem
cerats mycket nära varandra, varigenom
hyperblerna praktiskt taget övergå till
räta linjer, åtminstone på något avstånd
från sändaren. Emellertid blir säkerheten
längs stationernas sammanbindningslinje
dålig, varför man inför en tredje sändare
och placerar antennerna i hörnet av en
liksidig triangel. Härigenom gives möjlig-
het att göra positionsbestämningar runt
hela fyren. Antennerna äro åtskilda en
halv våglängd, vilket vid den aktuella fre-
kvensen 300 kst innebär ca 500 m och
anslutes parvis i tur och ordning till en
sändare. En fjärde antenn placeras på nå-
got avstånd och ger en rundstrålande sig-
nal, som med 831X3 pXS skiljer sig från
fyrens frekvens i avsikt att i navigatö-
rens mottagare ge en lågfrekvent sväv-
ningston. Faslägena hos signalerna från
de två antennpar, vars normaler äro när-
mast observatören, jämföras nu vid 831XJ
st och ge därvid bäringen via ett fas-
jämförande instrument. Två fyrar erford-
ras för att göra en positionsbestämning.
Räckvidd och säkerhet. Enär systemet en-
dast provats i mindre skala, kunna endast
de teoretiskt beräknade noggrannhets- och
räckviddsvärdena här uppgivas. Man för-
väntar sig således en säkerhet i bäringsbe-
stämningen under dagen av 120 på avstånd
upp till 2 500 km från fyren. På natten er-
håller man en viss inverkan av rymdvågen
i området 150-—750 km (rymd- och mark-
våg äro här av samma storleksordning),
varför säkerheten här nedgår till t4«.
Over 750 km förbättras säkerheten åter
något
Apparatur. sändaranläggningen består av
dels en A 1-sändare om 2 kW, kristall-
styrd och försedd med en omkopplings-
anordning för matning av effekten i tur
och ordning till de tre antennparen, dels
en annan A 1-sändare med samma effekt,
som matar en rundstrålande antenn i och
för alstring av svävningstonen i mottaga-
f« MAC
med tfz —f, )
låst-narc- flotts-spe
Ø tsk-fy)

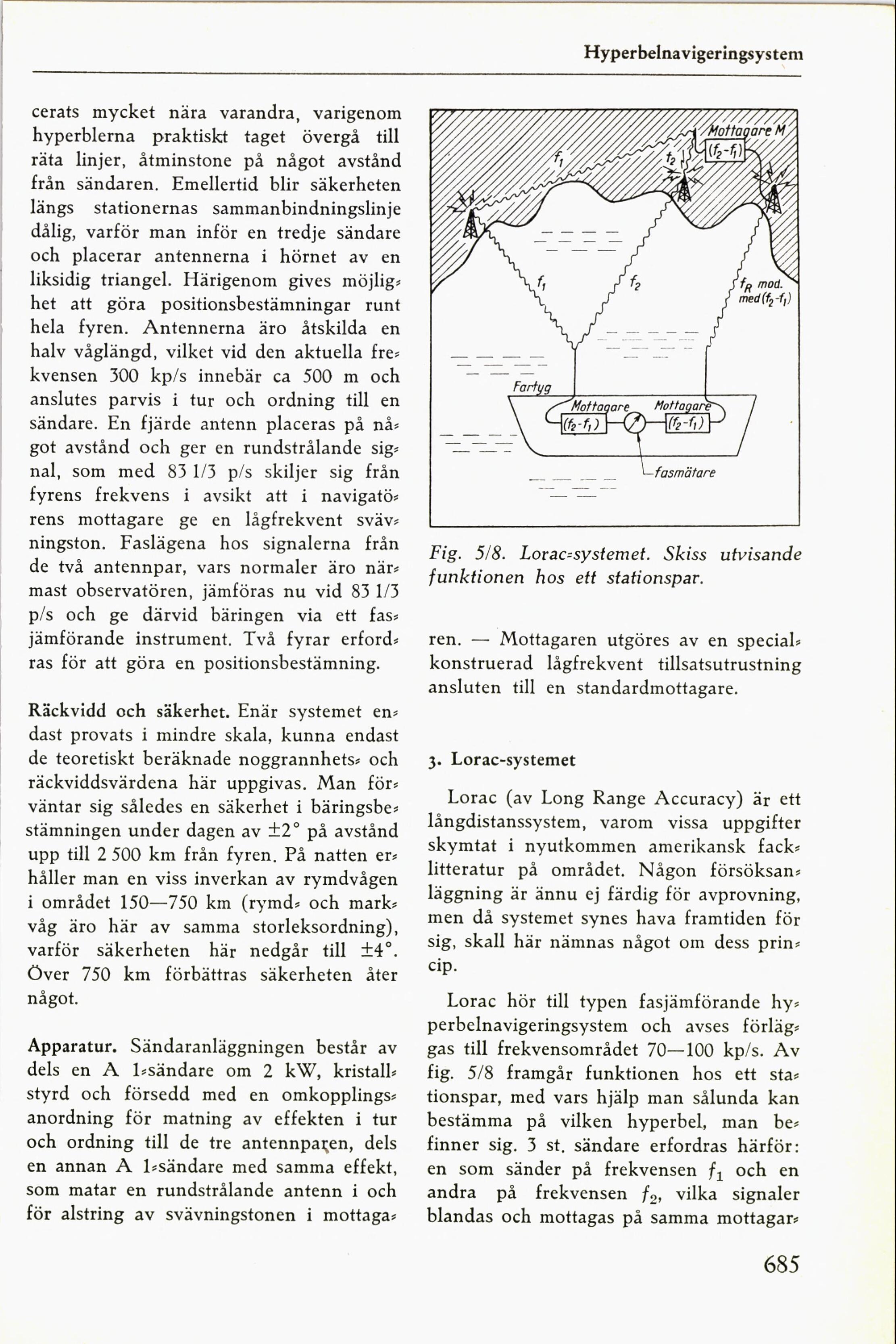

Fig. 5X8. Lene-systemet skiss utvisande
funktionen hos ett stationsan
ren. — Mottagaren utgöres av en special-
konstruerad lågfrekvent tillsatsutrustning
ansluten till en standardmottagare.
z. Lorac-systemet
Lorac (av Long Range Accuracy) är ett
långdistanssystem, varom vissa uppgifter
skymtat i nyutkommen amerikansk fack-
litteratur på området. Någon försöksan-
läggning är ännu ej färdig för avprovning,
men då systemet synes hava framtiden för
sig, skall här nämnas något om dess prin-
cip.
Lorac hör till typen fasjämförande hy-
perbelnavigeringsystem och avses förläg-
gas till frekvensområdet 70—100 kst. Av
fig. 5X8 framgår funktionen hos ett sta-
tionspar, med vars hjälp man sålunda kan
bestämma på vilken hyperbel, man be-
finner sig. 3 st. sändare erfordras härför:
en som sänder på frekvensen fl och en
andra på frekvensen f2, vilka signaler
blandas och mottagas på samma mottagar-
685
