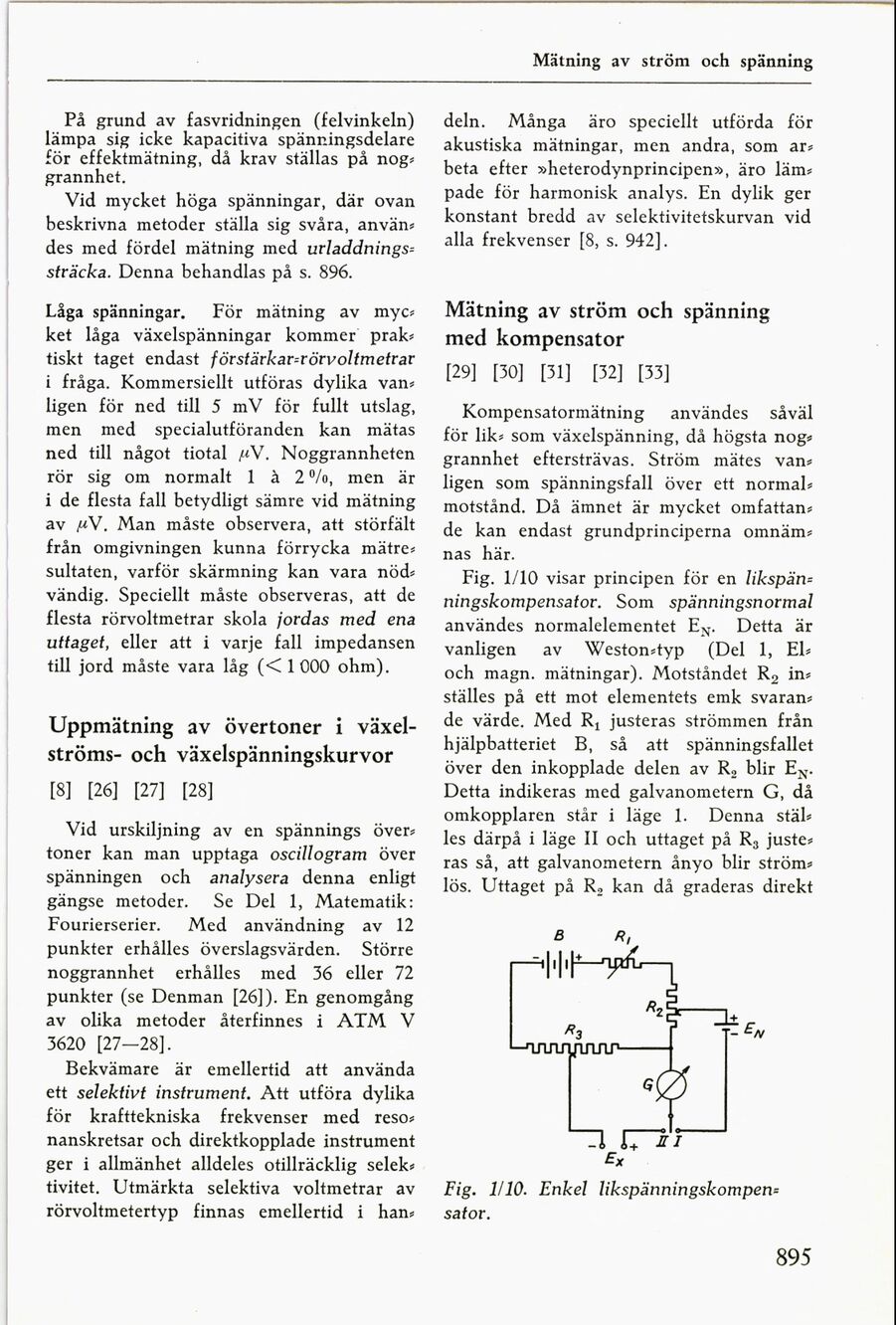

Mätning av ström och spänning
På grund av fasvridningen (felvinkeln)
lämpa sig icke kapacitiva spänningsdelare
för effektmätning, då krav ställas på nog-
grannhet.
Vid mycket höga spänningar-, där ovan
beskrivna metoder ställa sig svåra, använ-
des med fördel mätning med urladdnings-
sträcka. Denna behandlas på s· 896.
Låga spänningar. För mätning av myc-
ket låga växelspänningar kommer prak-
tiskt taget endast förstärkar-rörvoltmetrar
i fråga. Kommersiellt utföras dylika van-
ligen för ned till 5 mV för fullt utslag,
men med specialutföranden kan mätas
ned till något tiotal ch. Noggrannheten
rör sig om normalt 1 å 20X0, men är
i de flesta fall betydligt sämre vid mätning
av MV. Man måste observera, att störfält
från omgivningen kunna förrycka mätre-
sultaten, varför skärmning kan vara nöd-
vändig. speciellt måste observeras, att de
flesta rörvoltmetrar skola jordas med ena
uttaget, eller att i varje fall impedansen
till jord måste vara låg ((1000 ohm).
Uppmätning av övertoner i växel-
ströms- och växelspänningskurvor
l81 1261 lZ7l l281
Vid urskiljning av en spännings över-
toner kan man upptaga oscillogram över
spänningen och analysera denna enligt
gängse metoder. se Del l, Matematik:
Fourierserier. Med användning av 12
punkter erhålles överslagsvärden. större
noggrannhet erhålles med 36 eller 72
punkter (se Denman [26]). En genomgång
av olika metoder återfinnes i ATM V
3620 [27—28].
Bekvämare är emellertid att använda
ett selektivt instrument Att utföra dylika
för krafttekniska frekvenser med reso-
nanskretsar och direktkopplade instrument
ger i allmänhet alldeles otillräcklig selek-
tivitet. Utmärkta selektiva voltmetrar av
rörvoltmetertyp finnas emellertid i han-
deln. Många äro speciellt utförda för
akustiska mätningar, men andra, som ar-
beta efter »heterodynprincipen», äro läm-
pade för harmonisk analys. En dylik ger
konstant bredd av selektivitetskurvan vid
alla frekvenser [8, s. 942].
Mätning av ström och spänning
med kompensator
[29] [30] [31] [32] [33]
Kompensatormätning användes såväl
för lik- som växelspänning, då högsta nog-
grannhet eftersträvas ström mätes van-
ligen som spänningsfall över ett normal-
motstånd. Då ämnet är mycket omfattan-
de kan endast grundprinciperna omnäm-
nas här.
Fig. leO visar principen för en likspän-
ningslcompensator. som spänningsnormal
användes normalelementet EN. Detta är
vanligen av Weston-typ (Del l, El-
och magn. mätningar). Motståndet R2 in-
ställes på ett mot elementets emk svaran-
de värde. Med Rl justeras strömmen från
hjälpbatteriet B, så att spänningsfallet
över den inkopplade delen av R2 blir EN-
Detta indikeras med galvanometern G, då
omkopplaren står i läge l. Denna stäl-
les därpå i läge ll och uttaget på Rz juste-
ras så, att galvanometern ånyo blir ström-
lös. Uttaget på R2 kan då graderas direkt
s A,
Fig. lea Enkel likspänningskompen-
sator.
895
