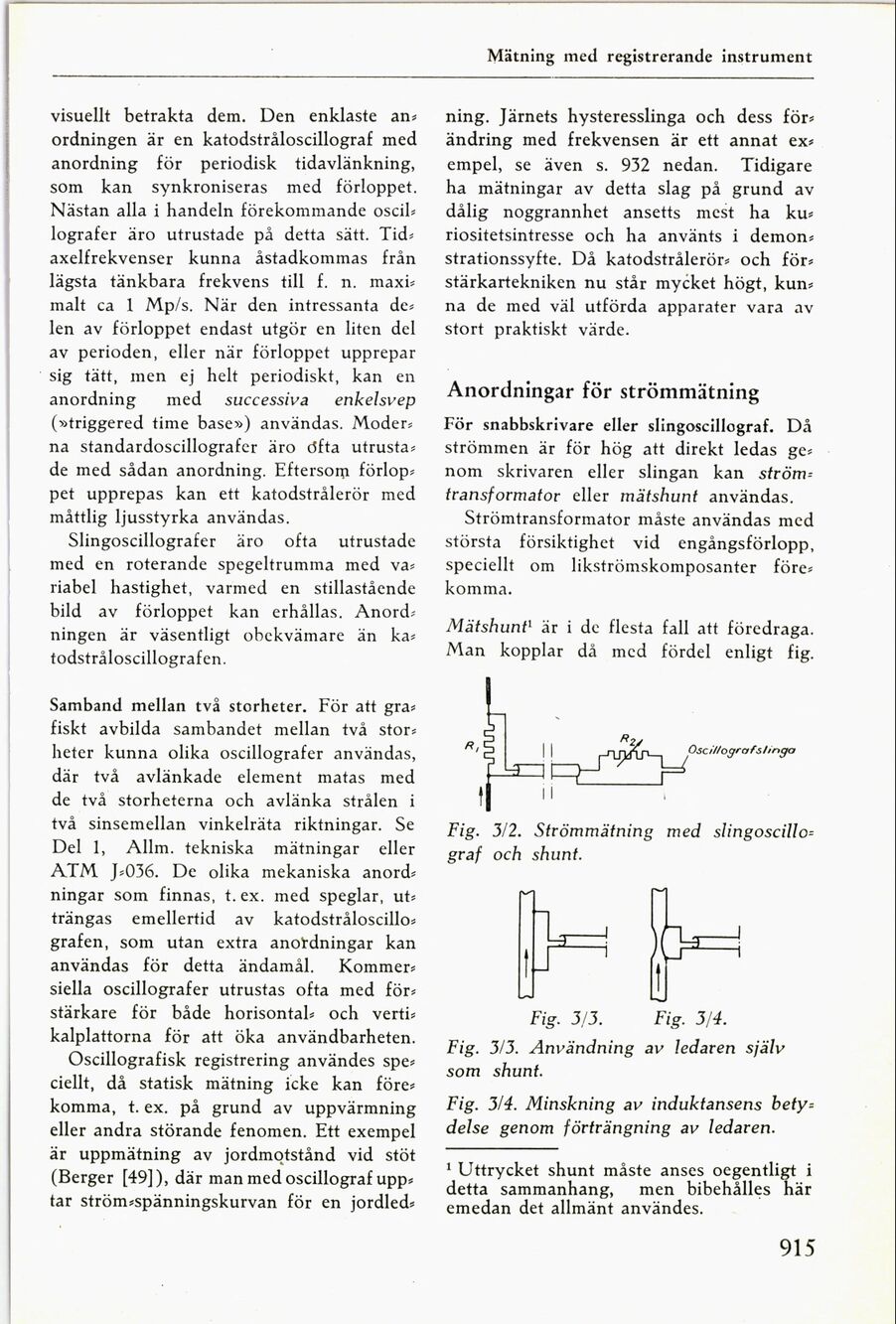

visuellt betrakta dem. Den enklaste an-
ordningen är en katodstråloscillograf med
anordning för periodisk tidavlänkning,
som kan synkroniseras med förloppet.
Nästan alla i handeln förekommande oscil-
lografer äro utrustade på detta sätt. Tid-
axelfrekvenser kunna åstadkommas från
lägsta tänkbara frekvens till f. n. maxi-
malt ca 1 Mst När den intressanta de-
len av förloppet endast utgör en liten del
av perioden, eller när förloppet upprepar
«sig tätt, men ej helt periodiskt, kan en
anordning med successiva enkelsvep
())triggered time base))) användas. Moder-
na standardoscillografer äro ofta utrusta-
de med sådan anordning. Eftersom förlop-
pet upprepas kan ett katodstrålerör med
måttlig ljusstyrka användas.
slingoscillografer äro ofta utrustade
med en roterande spegeltrumma med va-
riabel hastighet, varmed en stillastående
bild av förloppet kan erhållas. Anekd-
ningen är väsentligt obekvämare än ka-
todstråloscillografen.
samband mellan två storheter-. För att gra-
fiskt avbilda sambandet mellan två stor-
heter kunna olika oscillografer användas,
där två avlänkade element matas med
de två storheterna och avlänka strålen i
två sinsemellan vinkelräta riktningar· se
Del l, Allm. tekniska mätningar eller
ATM J-036. De olika mekaniska anord-
ningar som finnas, t.ex. med speglar. ut-
trängas emellertid av katodstråloscillo-
grafen, som utan extra anordningar kan
användas för detta ändamål. Kommer-
siella oscillografer utrustas ofta med för-
stärkare för både horisontal- och verti-
kalplattorna för att öka användbarheten
Oscillografisk registrering användes spe-
ciellt, då statisk mätning icke kan före-
komma, t.ex. på grund av uppvärmning
eller andra störande fenomen. Ett exempel
är uppmätning av jorqutstånd vid stöt
(Berger [49] ), där man med oscillograf upp-
tar ström-spänningskurvan för en jordled-
Mätning med registrerande instrument
ning. Järnets hysteresslinga och dess för-
ändring med frekvensen är ett annat ex-
empel, se även s. 932 nedan· Tidigare
ha mätningar av detta slag på grund av
dålig noggrannhet ansetts mest ha ku-
riositetsintresse och ha använts i demon-
strationssyfte. Då katodstrålerör- och för-
stärkartekniken nu står mycket högt, kun-
na de med väl utförda apparater vara av
stort praktiskt värde.
Anordningar för strömmätning
För snabbskrivare eller slingoscillograf. Då
strömmen är för hög att direkt ledas ge-
nom skrivaren eller slingan kan ström-
transformator eller mätshunt användas.
strömtransformator måste användas med
största försiktighet vid engångsförlopp,
speciellt om likströmskomposanter före-
komma.
Måtshunt1 är i de flesta fall att föredraga-
Man kopplar då med fördel enligt fig.
»
K, l l EFF ? 0sci7loyxofs«hyo
f: i I «
Fig. JX2. Strömmätning med slingoscillo-
graf och shunt.
ki-
Fig. J,-J. Fig. JXL
Fig. JU. Änvändning ai- ledaren själv
som shunt·
Fig. JX4. Minskning at- induktansens bety-
delse genom förträngning ai- ledaren.
1 Uttrycket shunt måste anses oegentliit i
a
detta sammanhang, men bibehålles
emedan det allmänt användes.
915
