Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

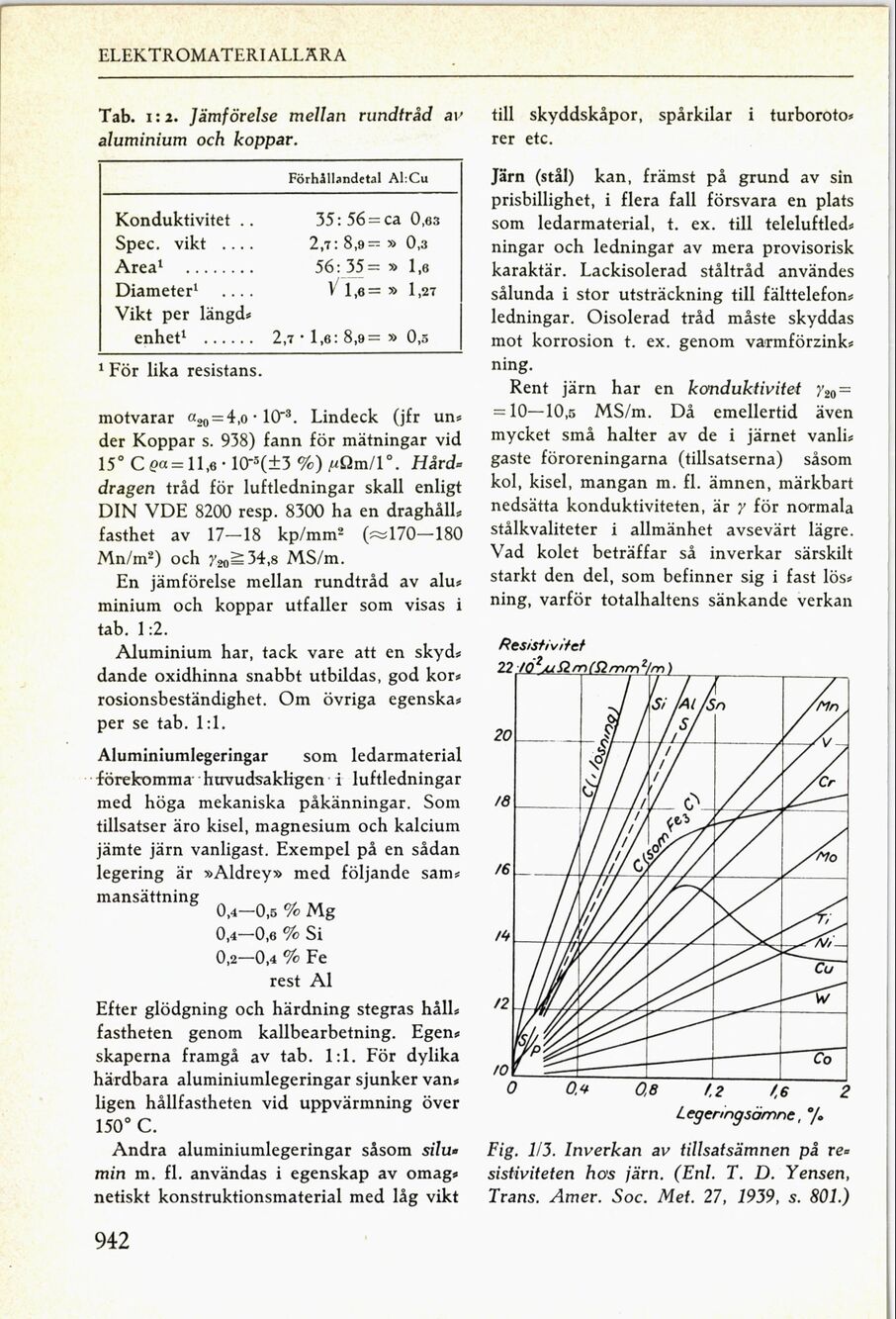

ELEKTROMATERIALLÄRA
Tab. 1:2. lämförelse mellan rundtråcl ai-
aluminium och koppar-.
Förhållandetal Älccu
Konduktivitet .. JF: 56=ca 0.os
spec. vikt . 2,«k: 8,9= » 0.3
Areal ........ söks-Z= » 1,o
Diameterl l« 1,e= » l,27
Vikt per längd-
enhetl ...... 2,7 « 1,0: 8,9= » 0.5
I För lika resistans·
motvarar azo=4,0 «10’3. Lindeck (jfr un-
der Koppar s. 938) fann för mätningar vid
15o C ga= ll,e ·10«5(tZ W) ACM-lo. Hård-
dragen tråd för luftledningar skall enligt
DlN VDE 8200 resp. 8300 ha en draghåll-
fasthet av 17—18 kpXmm2 (-»Vl70—180
Mnlm2) och yzogzshs Mslm.
En jämförelse mellan rundtråd av alu-
minium och koppar utfaller som visas i
tab. l:2.
Aluminium har, tack vare att en skyd-
dande oxidhinna snabbt utbildas, god kor-
rosionsbeständighet. Om övriga egenska-
per se tab. 1:1.
Aluminiumlegeringar som ledarmaterial
· « förekomma huvudsakligen · i luftledningar
med höga mekaniska påkänningar. som
tillsatser äro kisel, magnesium och kalcium
jämte järn vanligast. Exempel på en sådan
legering är »Aldrey» med följande sam-
mansättnin
g 0,4—0,5 70 Mg
0.4—0,6 W si
0,2——0,4 70 Fe
rest Al
Efter glödgning och härdning stegras håll-
fastheten genom kallbearbetning. Egen-
skaperna framgå av tab. 1:l. För dylika
häsrdbara aluminiumlegeringar sjunker van-
ligen hållfastheten vid uppvärmning över
150o C.
Ändra aluminiumlegeringar såsom silu-
min m. fl. användas i egenskap av omsig-
netiskt konstruktionsmaterial med låg vikt
942
?
till skyddskåpor, spårkilar i turboroto-
rer etc-
Järn (stål) kan, främst på grund av sin
prisbillighet, i flera fall försvara en plats
som ledarmaterial, t. ex. till teleluftled-
ningar och ledningar av mera provisorisk
karaktär. Lackisolerad ståltråd användes
sålunda i stor utsträckning till fälttelefon-
ledningar. Oisolerad tråd måste skyddas
mot korrosion t. ex. genom varmförzink-
ning.
Rent järn har en konduktiviteit Ho=
=10—10.5 MsXm. Då emellertid även
mycket små halter av de i järnet vanli-
gaste föroreningarna (tillsatserna) såsom
kol, kisel, mangan m. fl. ämnen, märkbart
nedsätta konduktiviteten, är y för normala
stålkvaliteter i allmänhet avsevärt lägre.
Vad kolet beträffar så inverkar särskilt
starkt den del, som befinner sig i fast lös-
ning, varför totalhaltens sänkande verkan
WLAN-DMA
?
.«.
Legek-nyse5m«e, 7.
Fig. lXJ. Inverkan ai- tillsatsämnen på re-
sistiiviteten hoss järn. (Enl. T. D. Yensen,
Trans. Amer. soc. Met. 27, l9J9, s. 801.)
<< prev. page << föreg. sida << >> nästa sida >> next page >>
