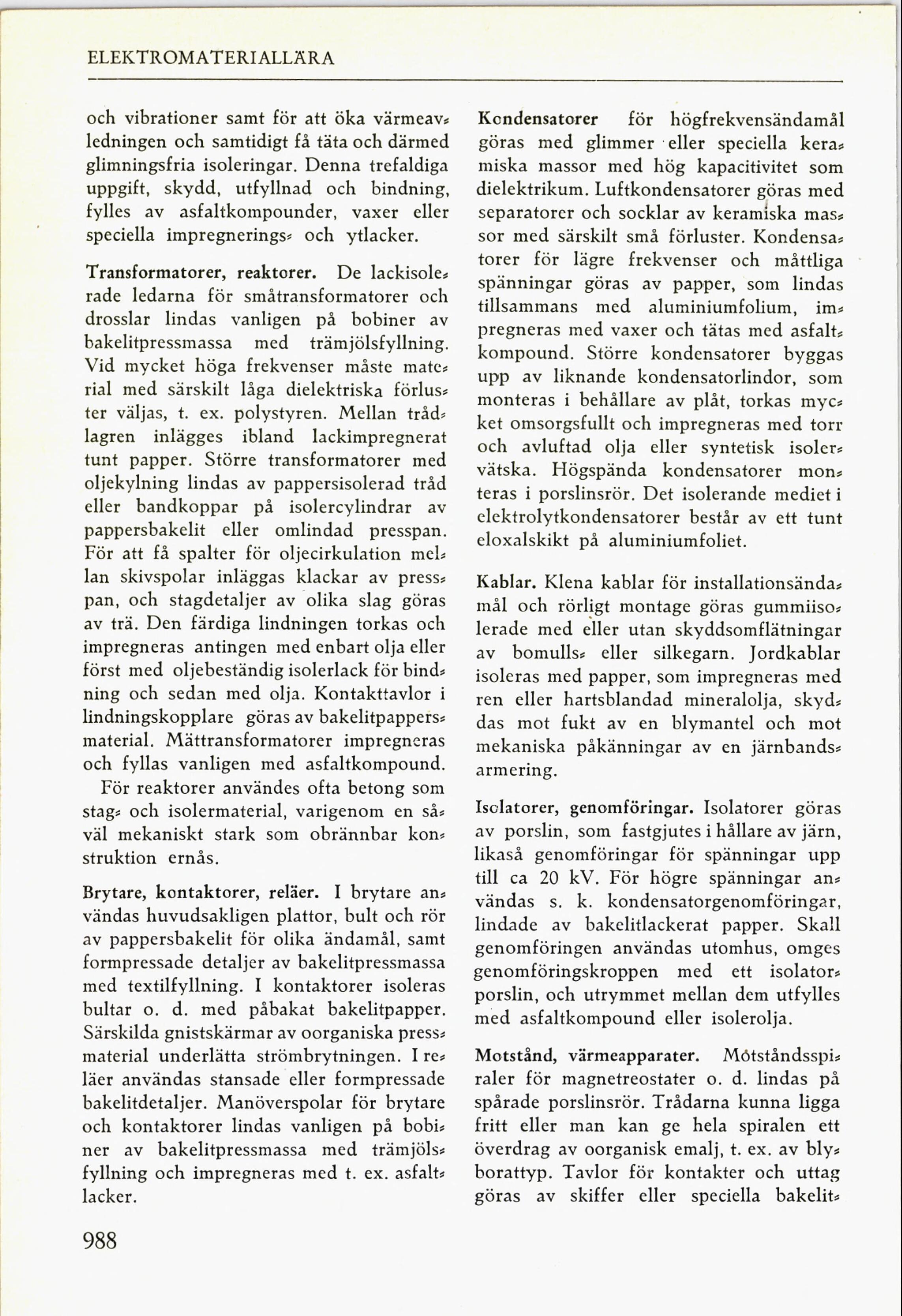

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
ELEKTROMATERIALLÄRA
och vibrationer samt för att öka värmeav-
ledningen och samtidigt få täta och därmed
glimningsfria isoleringar. Denna trefaldiga
uppgift, skydd, utfyllnad och bindning,
fylles av asfaltkompounder. vaxer eller
speciella impregnerings- och ytlacker.
Transforrnatorer, reaktorer. De lackisole-
rade ledarna för småtransformatorer och
drosslar lindas vanligen på bobiner av
bakelitpressmassa med trämjölsfyllning.
Vid mycket höga frekvenser måste mate-
rial med särskilt låga dielektriska förlus-
ter väljas, t. ex. polystyren. Mellan tråd-
lagren inlägges ibland lackimpregnerat
tunt papper. större transformatorer med
oljekylning lindas av pappersisolerad tråd
eller bandkoppar på isolercylindrar av
pappersbakelit eller omlindad presspan.
För att få spalter för oljecirkulation mel-
lan skivspolar inläggas klackar av press-
pan. och stagdetaljer av olika slag göras
av trä. Den färdiga lindningen torkas och
impregneras antingen med enbart olja eller
först med oljebeständig isolerlack för bind-
ning och sedan med olja. Kontakttavlor i
lindningskopplare göras av bakelitpappers-
material. Mättransformatorer impregneras
och fyllas vanligen med asfaltkompound.
För reaktorer användes ofta betong som
stag- och isolermaterial, varigenom en så-
väl mekaniskt stark som obrännbar kon-
struktion ernås.
Brytare, kontaktorer, reläer. I brytare an-
vändas huvudsakligen plattor. bult och rör
av pappersbakelit för olika ändamål. samt
formpressade detaljer av bakelitpressmassa
med textilfyllning. l kontaktorer isoleras
bultar o. d. med påbakat bakelitpapper.
särskilda gnistskärmar av oorganiska press-
material underlätta strömbrytningen. lre-
läer användas stansade eller formpressade
bakelitdetaljer. Manöverspolar för brytare
och kontaktorer lindas vanligen på bobi-
ner av bakelitpressmassa med trämjöls-
fyllning och impregneras med t. ex. asfalt-
lacker·
988
Kondensatorer för högfrekvensändamål
göras med glimmer eller speciella kera-
miska massor med hög kapacitivitet som
dielektrikum. Luftkondensatorer göras med
separatorer och socklar av keramiska mas-
sor med särskilt små förluster. Kondensa-
torer för lägre frekvenser och måttliga
spänningar göras av papper, som lindas
tillsammans med aluminiumfolium, im-
pregneras med vaxer och tätas med asfalt-
kompound. större kondensatorer byggas
upp av liknande kondensatorlindor. som
monteras i behållare av plåt, torkas myc-
ket omsorgsfullt och impregneras med torr
och avluftad olja eller syntetisk isoler-
vätska. Högspända kondensatorer mon-
teras i porslinsrör. Det isolerande medieti
elektrolytkondensatorer består av ett tunt
eloxalskikt på aluminiumfoliet.
Kablar. Klena kablar för installationsända-
mål och rörligt montage göras gummiiso-
lerade med eller utan skyddsomflätningar
av bomulls- eller silkegarn. Jordkablar
isoleras med papper. som impregneras med
ren eller hartsblandad mineralolja, skyd-
das mot fukt av en blymantel och mot
mekaniska påkänningar av en järnbands-
armering.
Isolatorer, genomföringar. Isolatorer göras
av porslin, som fastgjutesihållare av järn,
likaså genomföringar för spänningar upp
till ca 20 kV. För högre spänningar an-
vändas s. k. kondensatorgenomföringar,
lindade av bakelitlackerat papper. Skall
genomföringen användas utomhus, omges
genomföringskroppen med ett isolator-
porslin, och utrymmet mellan dem utfylles
med asfaltkompound eller isolerolja.
Motstånd, värme-apparaten Motståndsspi-
raler för magnetreostater o· d. lindas på
spårade porslinsrör. Trådarna kunna ligga
fritt eller man kan ge hela spiralen ett
överdrag av oorganisk emalj, t. ex. av bly-
borattyp. Tavlor för kontakter och uttag
göras av skiffer eller speciella bakelit-
