Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

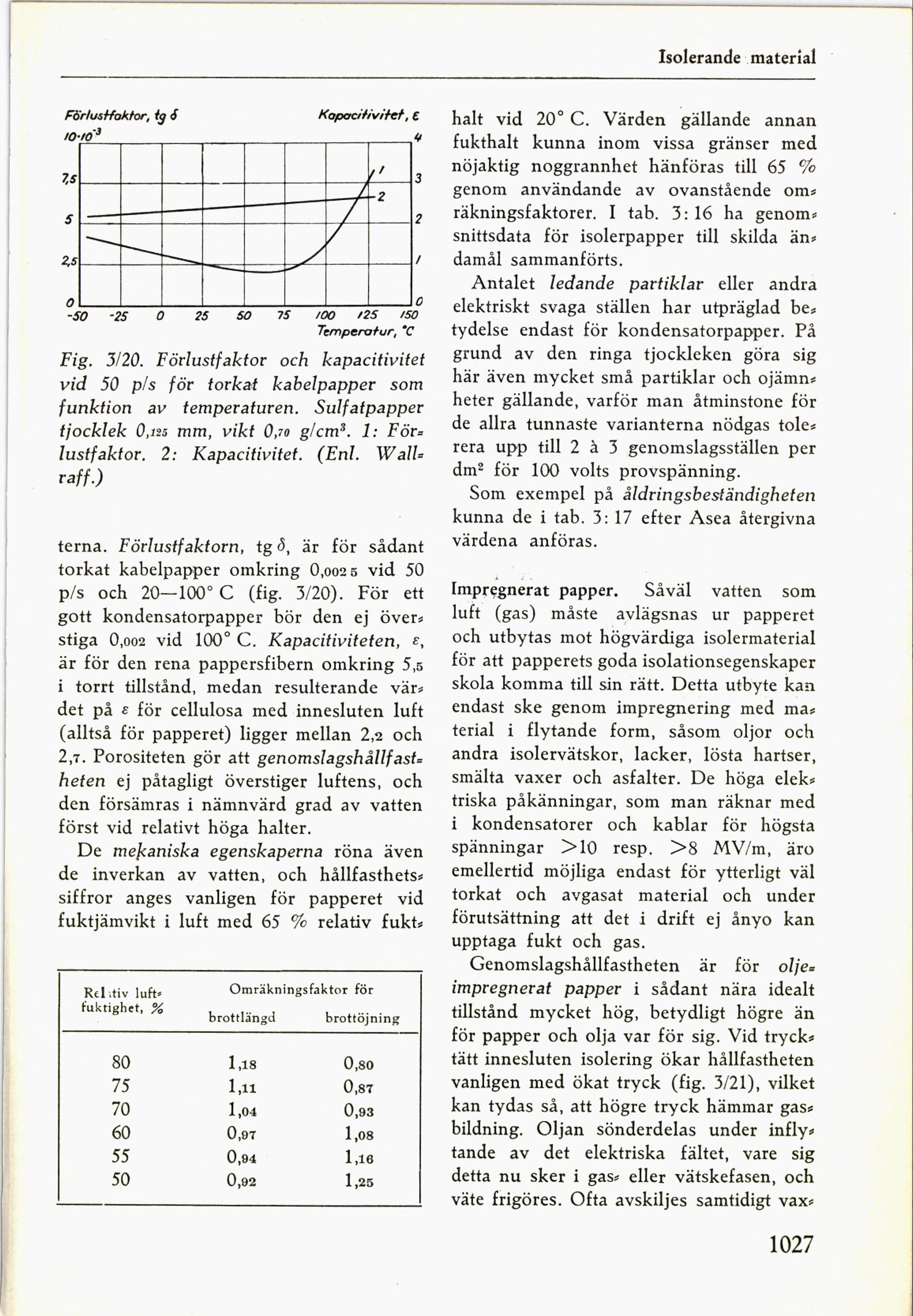

RödsleQ-, kg C KWWWM, c
ros-os «-
-5V TF 0 25 Fo JF -w -25 JFG
EmpemthYJ
Fig. Jl20. Förlustfaktor och kapacitivitet
vid 50 st för torkait kabelpapper som
funktion ai- temperaturen· sulfatpapper
tjocklek 0,125 mm, vikt 0,7o glcm3. l: För-
lustfaktor. 2.« Kapacitivitet (Enl. Wall-
raffJ
terna. Förlustfaktorn, tg ö, är för sådant
torkat kabelpapper omkring 0,0025 vid 50
st och 20—1000C (fig. 3X20). För ett
gott kondensatorpapper bör den ej över-
stiga 0,002 vid 1000 C. Kapacitivitetem s,
är för den rena pappersfibern omkring 5.5
i torrt tillstånd, medan resulterande vär-
det på 8 för cellulosa med innesluten luft
(alltså för papperet) ligger mellan 2,2 och
2,7. Porositeten gör att genomslagshållfast-
heten ej påtagligt överstiger luftens. och
den försämras i nämnvärd grad av vatten
först vid relativt höga halter.
De mekaniska egenskaperna röna även
de inverkan av vatten, och hållfasthets-
siffror anges vanligen för papperet vid
fuktjämvikt i luft med 65 70 relativ fukt-
Rclztiv lukt, Omräkningsfaktor för
f « . «
uknghet - brottlängd brottöjning
80 I .18 0,80
75 1,n 0,87
70 1,o4 0,93
60 0,97 l,08
55 0,94 l ,1e
50 0,92 1,25
Isolerande material
halt vid 200 C. Värden gällande annan
fukthalt kunna inom vissa gränser med
nöjaktig noggrannhet hänföras till 65 OXB
genom användande av ovanstående om-
räkningsfaktorer. l tab. Z:16 ha genom-
snittsdata för isolerpapper till skilda än-
damål sammanförts.
Antalet ledande partiklar eller andra
elektriskt svaga ställen har utpräglad be-
tydelse endast för kondensatorpapper. På
grund av den ringa tjockleken göra sig
här även mycket små partiklar och ojämn-
heter gällande, varför man åtminstone för
de allra tunnaste varianterna nödgas tole-
rera upp till 2 å 3 genomslagsställen per
dm2 för 100 volts provspänning.
som exempel på åldringsbeståndigheten
kunna de i tab. Z: 17 efter Asea återgivna
värdena anföras.
lmpregnerat pappet-. såväl vatten som
luft (gas) måste avlägsnas ur papperet
och utbytas mot högvärdiga isolermaterial
för att papperets goda isolationsegenskaper
skola komma till sin rätt. Detta utbyte kan
endast ske genom impregnering med ma-
terial i flytande form, såsom oljor och
andra isolervätskor, lacker, lösta hartser,
smälta vaxer och asfalter. De höga elek-
triska påkänningar, som man räknar med
i kondensatorer och kablar för högsta
spänningar )10 resp. )8 MVlm. äro
emellertid möjliga endast för ytterligt väl
torkat och avgasat material och under
förutsättning att det i drift ej ånyo kan
upptaga fukt och gas.
Genomslagshållfastheten är för olje-
impregnerat papper i sådant nära idealt
tillstånd mycket hög, betydligt högre än
för papper och olja var för sig. Vid tryck-
tätt innesluten isolering ökar hållfastheten
vanligen med ökat tryck (fig. 3X21), vilket
kan tydas så, att högre tryck hämmar gas-
bildning. Oljan sönderdelas under infly-
tande av det elektriska fältet, vare sig
detta nu sker i gas- eller vätskefasen, och
väte frigöres. Ofta avskiljes samtidigt vax-
1027
<< prev. page << föreg. sida << >> nästa sida >> next page >>
