Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
ELEKTROMATERIALLÄRA
For-».s«"q«o-, spö
Mos-os
,
§
Illl
I
s
sitsars-«
IC
IQ
M FM M
fethoh TT

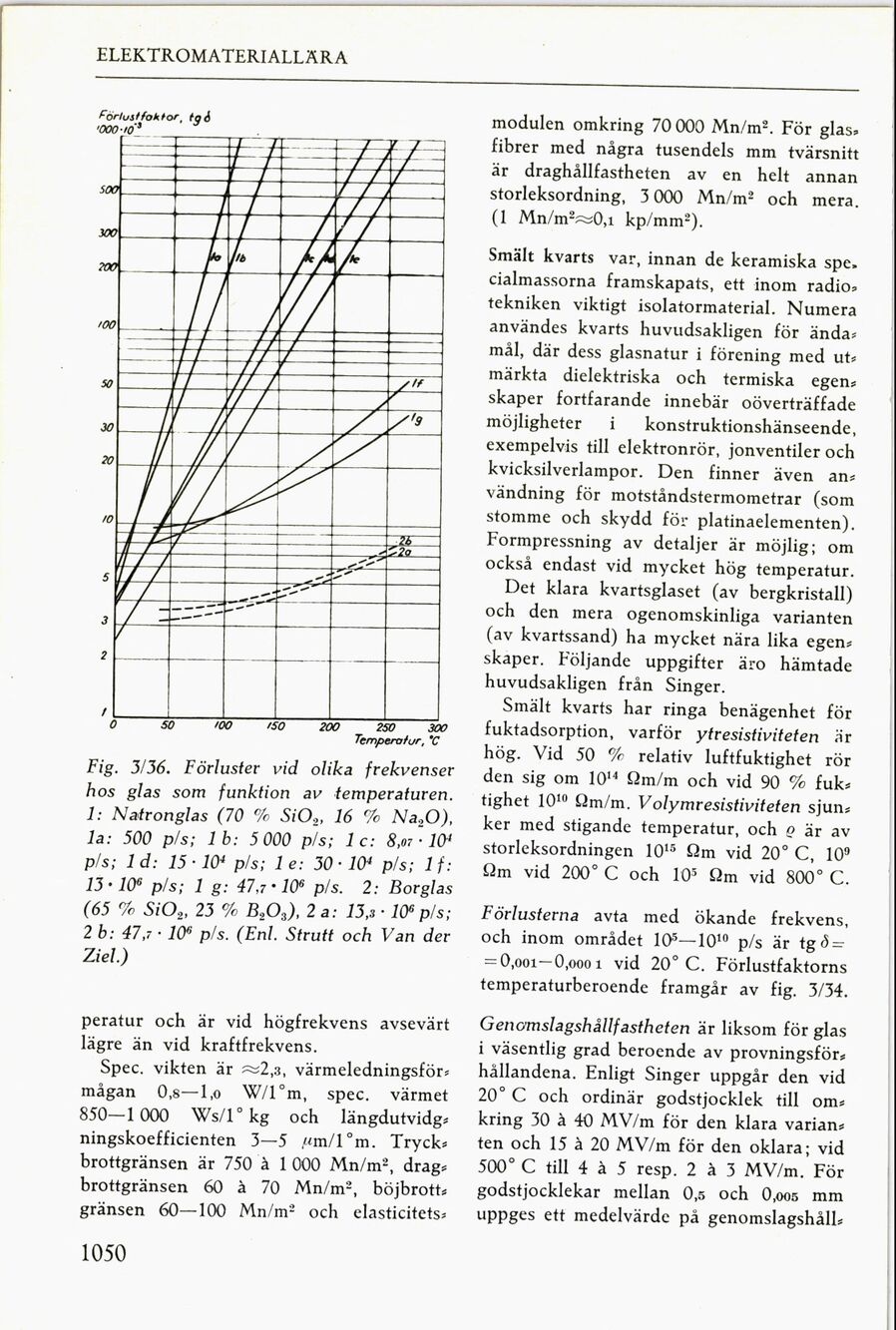

Fig. JXJ6. Förluster vid olika frekvenser
hos glas som funktion av temperaturen.
l: Nastronglas (70 70 FiOY l6 70 Na20),
la: 500 sts lb: 5000 sts Ic: 8,s«·l()«i
st,- Id: lj· 104 pisk l e: JO- lo«i st; If:
lelO6 stx l g: ii7,7·l()6 p-s. Z: Borglas
(65 QZ Fi02, 23 70 B203), 2 a: lJ,.-i · lo6 pis;
2 b: 47,7 · lo6 st. (Enl. Ftrutt och Van der
Ziel.)
peratur och är vid högfrekvens avsevärt
lägre än vid kraftfrekvens.
spec. vikten är TZ,3. värmeledningsför-
mågan 0,8—1,0 WX10m, spec. värmet
850—1000 Wsllokg och längdutvidg-
ningskoefficienten 3—5 ism-lom. Tryck-
brottgränsen är 750 å 1000 MnXm2, drag-
brottgränsen 60 å 70 MnXm2, böjbrott-
gränsen 60——100 MnXm2 och elasticitets-
1050
modulen omkring 70 000 MnXm2. För glas-
fibrer med några tusendels mm tvärsnitt
är draghållfastheten av en helt annan
storleksordning, 3000 MnXm2 och mera.
(l MnXmTTOJ kpXmm2).
smält kvarts var, innan de keramiska spe-
cialmassorna framskapats, ett inom radio-
tekniken viktigt isolatormaterial. Numera
användes kvarts huvudsakligen för ända-
mål, där dess glasnatur i förening med ut-
märkta dielektriska och termiska egen-
skaper fortfarande innebär oöverträffade
möjligheter i konstruktionshänseende.
exempelvis till elektronrör, jonventiler och
kvicksilverlampor. Den finner även an-
vändning för motståndstermometrar (som
stomme och skydd för platinaelementen).
Formpressning av detaljer är möjlig; om
också endast vid mycket hög temperatur.
Det klara kvartsglaset (av bergkristall)
och den mera ogenomskinliga varianten
(av kvartssand) ha mycket nära lika egen-
skaper. Följande uppgifter äro hämtade
huvudsakligen från singer.
smält kvarts har ringa benägenhet för
fuktadsorption. varför ytresistiviteten är
hög. Vid 50 70 relativ luftfuktighet rör
den sig om 1014 gmlm och vid 90 70 fuk-
tighet 10lo EZme. Volymresistiviteten sjun-
ker med stigande temperatur, och L) är av
storleksordningen 1015 Qm vid 200 C, 109
Qm vid 2000 C och 103 Qm vid 8000 C.
Förlusterna avta med ökande frekvens.
och inom området 105—1010 st är tg(3=
=0,001—0,0001 vid 200 C. Förlustfaktorns
temperaturberoende framgår av fig. 3X34.
Genomslagshållfastheten är liksom för glas
i väsentlig grad beroende av provningsför-
hållandena. Enligt singer uppgår den vid
ZOOC och ordinär godstjocklek till om-
kring 30 å 40 MVXm för den klara varian-
ten och 15 å 20 MVXm för den oklara; vid
500« C till 4 å 5 resp· 2 å 3 MVXm. För
godstjocklekar mellan 0,5 och 0,005 mm
uppges ett medelvärde på genomslagshåll-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
