Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

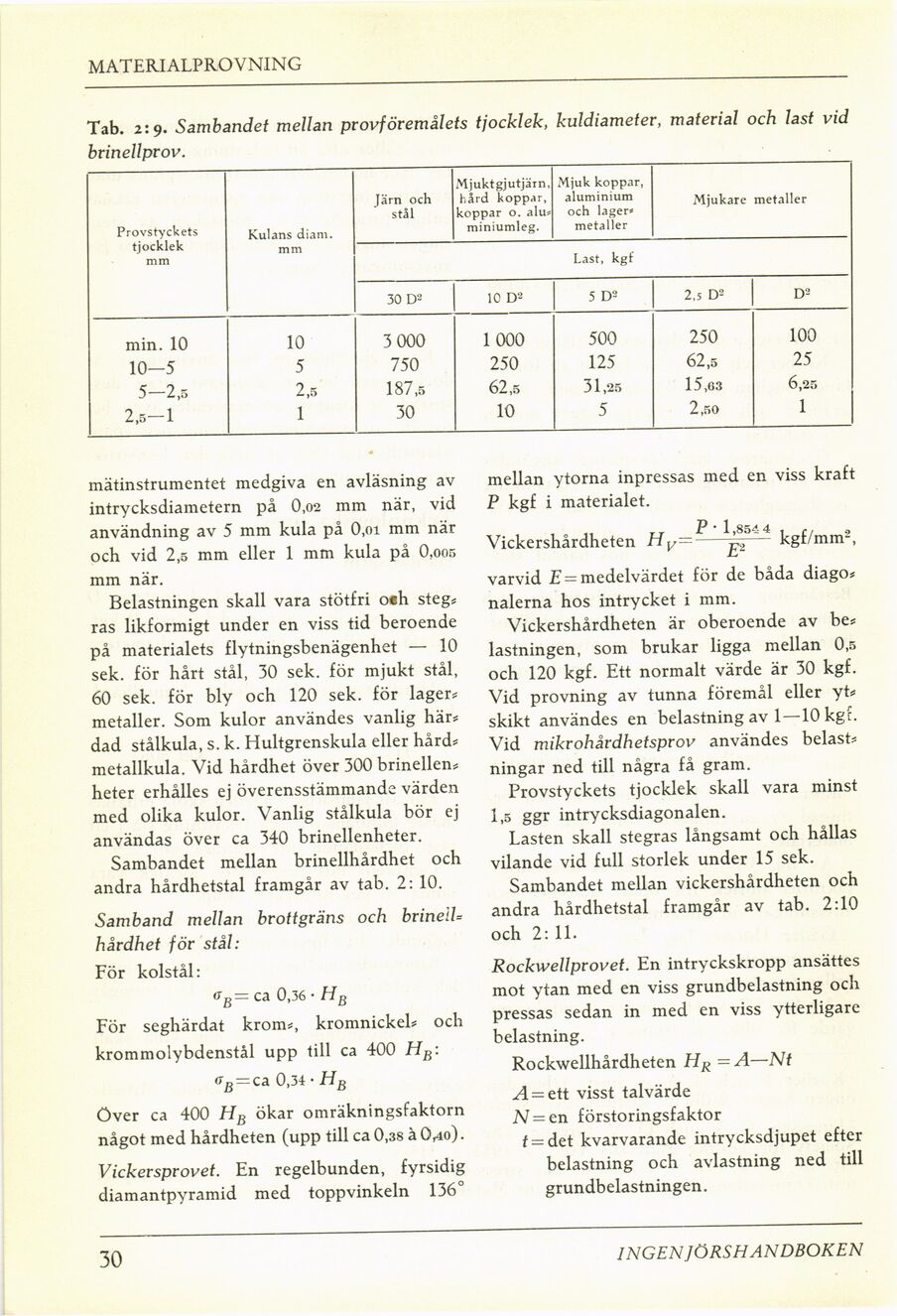

MATERIALPROVNING
Tab. 2:9. Sambandet mellan provföremålets tjocklek, kuldiameter, material och last vid
brinellprov.
Provstyckets tjocklek mm Kulans diam. mm Järn och stål Mjuktgjutjäin, hård koppar, koppar 0. aili» miniumleg. Mjuk koppar, aluminium och lager» metaller Mjukare metaller
Last, kgf
30 D2 10 D2 5 D2 2,5 D2 D2
min. 10 10 3 000 1000 500 250 100
10—5 5 750 250 125 62,5 25
5—2,5 2,5 187,5 62,5 31,25 15,63 6,25
2,5—1 1 30 10 5 2,50 1
mätinstrumentet medgiva en avläsning av
intrycksdiametern på 0,02 mm när, vid
användning av 5 mm kula på 0,oi mm när
och vid 2,5 mm eller 1 mm kula på 0,oo5
mm när.
Belastningen skall vara stötfri o«h stegs
ras likformigt under en viss tid beroende
på materialets flytningsbenägenhet — 10
sek. för hårt stål, 30 sek. för mjukt stål,
60 sek. för bly och 120 sek. för lager*
metaller. Som kulor användes vanlig här*
dad stålkula, s. k. Hultgrenskula eller hård*
metallkula. Vid hårdhet över 300 brinellen*
heter erhålles ej överensstämmande värden
med olika kulor. Vanlig stålkula bör ej
användas över ca 340 brinellenheter.
Sambandet mellan brinellhårdhet och
andra hårdhetstal framgår av tab. 2: 10.
Samband mellan brottgräns och brineiU
hårdhet för stål:
För kolstål:
ffß= ca 0,36 • Hb
För seghärdat krom*, kromnickel* och
krommolybdenstål upp till ca 400 HB:
<rß = ca 0,34 • Hß
över ca 400 HB ökar omräkningsfaktorn
något med hårdheten (upp till ca 0,38 à O40).
Vickersprovet. En regelbunden, fyrsidig
diamantpyramid med toppvinkeln 136°
mellan ytorna inpressas med en viss kraft
P kgf i materialet.
Vickershårdheten Hv=^ 4 kgf/mm2,
varvid E — medelvärdet för de båda diago*
nalerna hos intrycket i mm.
Vickershårdheten är oberoende av be*
lastningen, som brukar ligga mellan 0,5
och 120 kgf. Ett normalt värde är 30 kgf.
Vid provning av tunna föremål eller yt*
skikt användes en belastning av 1—10 kgf.
Vid mikrohårdhetsprov användes beläst*
ningar ned till några få gram.
Provstyckets tjocklek skall vara minst
1,5 ggr intrycksdiagonalen.
Lasten skall stegras långsamt och hållas
vilande vid full storlek under 15 sek.
Sambandet mellan vickershårdheten och
andra hårdhetstal framgår av tab. 2:10
och 2: 11.
Rockwellprovet. En intryckskropp ansattes
mot ytan med en viss grundbelastning och
pressas sedan in med en viss ytterligare
belastning.
Rockwellhårdheten HR =Å—Nt
yl = ett visst talvärde
N = en förstoringsfaktor
t = dzt kvarvarande intrycksdjupet efter
belastning och avlastning ned till
grundbelastningen.
30
INGEN ]ÖRS HANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
