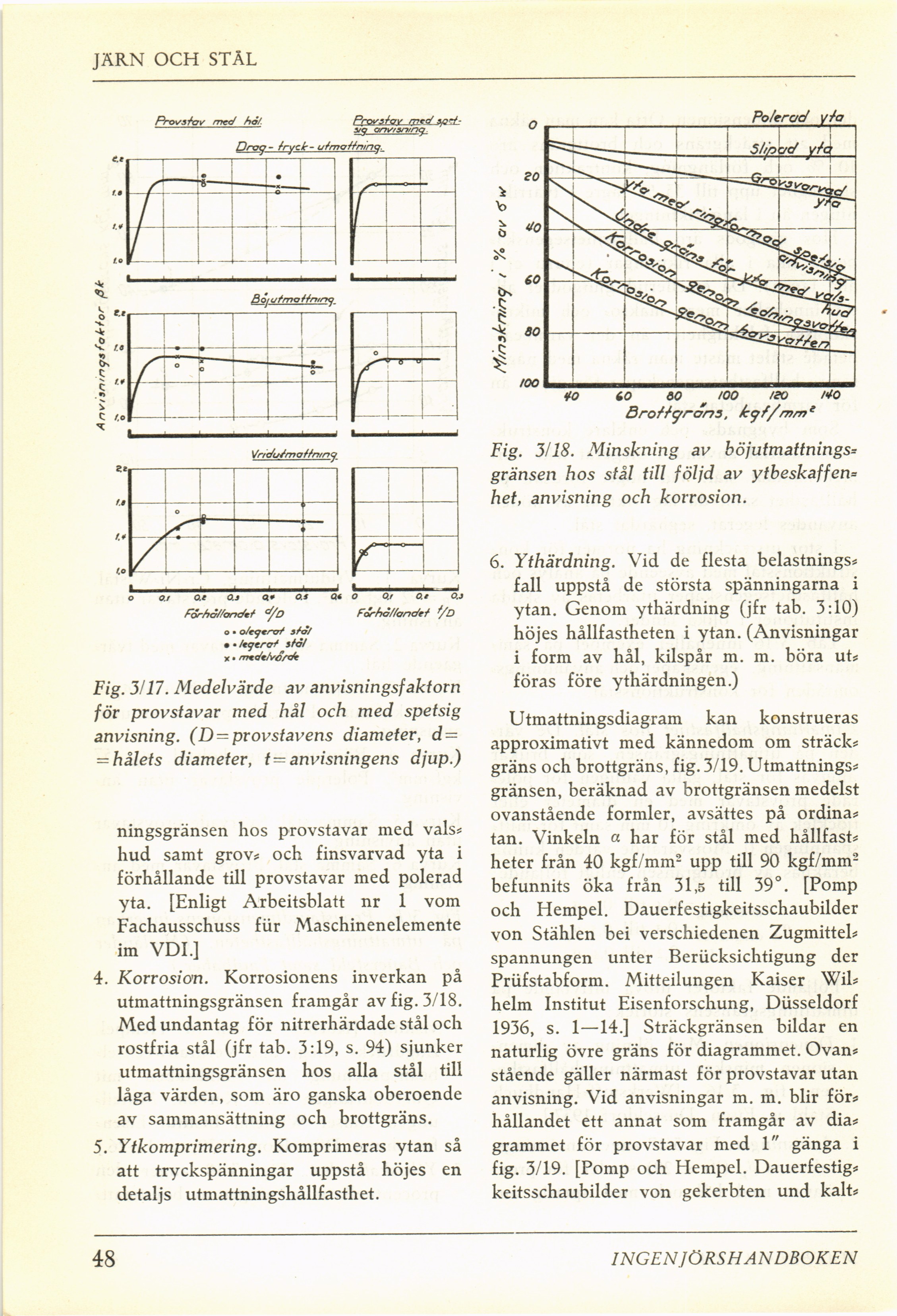

JÄRN OCH STÄL
Fig. 3/17. Medelvärde av anvisningsfaktorn
för provstavar med hål och med spetsig
anvisning. (D = provstavens diameter, d =
= hålets diameter, t = anvisningens djup.)
ningsgränsen hos provstavar med vals*
hud samt grov* och finsvarvad yta i
förhållande till provstavar med polerad
yta. [Enligt Arbeitsblatt nr 1 vom
Fachausschuss für Maschinenelemente
im VD I.]
4. Korrosion. Korrosionens inverkan på
utmattningsgränsen framgår av fig. 3/18.
Med undantag för nitrerhärdade stål och
rostfria stål (jfr tab. 3:19, s. 94) sjunker
utmattningsgränsen hos alla stål till
låga värden, som äro ganska oberoende
av sammansättning och brottgräns.
5. Ytkomprimering. Komprimeras ytan så
att tryckspänningar uppstå höjes en
detaljs utmattningshållfasthet.
Fig. 3/18. Minskning av böjutmattnings=
gränsen hos stål till följd av ytbeskaffen=
het, anvisning och korrosion.
6. Ythärdning. Vid de flesta belastnings*
fall uppstå de största spänningarna i
ytan. Genom ythärdning (jfr tab. 3:10)
höjes hållfastheten i ytan. (Anvisningar
i form av hål, kilspår m. m. böra ut?
föras före ythärdningen.)
Utmattningsdiagram kan konstrueras
approximativt med kännedom om sträck*
gräns och brottgräns, fig. 3/19. Utmattnings?
gränsen, beräknad av brottgränsen medelst
ovanstående formler, avsättes på ordina*
tan. Vinkeln ct har för stål med hållfast*
heter från 40 kgf/mm2 upp till 90 kgf/mm2
befunnits öka från 31,5 till 39°. [Pomp
och Hempel. Dauerfestigkeitsschaubilder
von Stählen bei verschiedenen Zugmittel*
spannungen unter Berücksichtigung der
Prüfstabform. Mitteilungen Kaiser Wil*
heim Institut Eisenforschung, Düsseldorf
1936, s. 1—14.] Sträckgränsen bildar en
naturlig övre gräns för diagrammet. Ovan*
stående gäller närmast för provstavar utan
anvisning. Vid anvisningar m. m. blir för*
hållandet ett annat som framgår av dia*
grammet för provstavar med 1" gänga i
fig. 3/19. [Pomp och Hempel. Dauerfestig*
keitsschaubilder von gekerbten und kält*
48
INGEN ]ÖRSHA NDBOKEN
