Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Stål

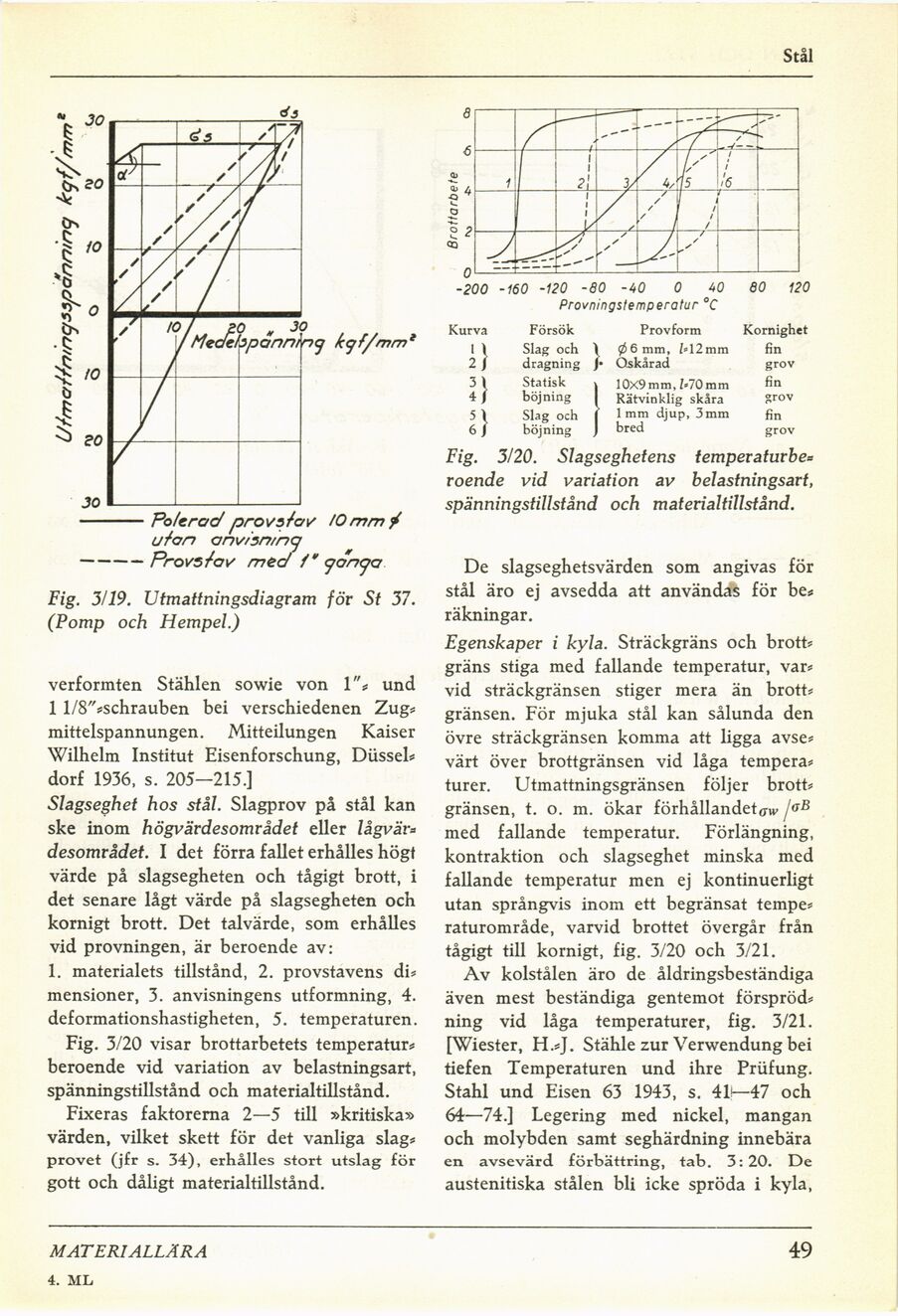

Fig. 3/19. Utmattningsdiagram för St 37.
(Pomp och Hempel.)
verformten Stählen sowie von 1"* und
1 l/8"*schrauben bei verschiedenen Zug*
mittelspannungen. Mitteilungen Kaiser
Wilhelm Institut Eisenforschung, Düssel*
dorf 1936, s. 205—215.]
Slagseghet hos stål. Slagprov på stål kan
ske inom högvärdesområdet eller lågvär*
desområdet. I det förra fallet erhålles högt
värde på slagsegheten och tågigt brott, i
det senare lågt värde på slagsegheten och
kornigt brott. Det talvärde, som erhålles
vid provningen, är beroende av:
1. materialets tillstånd, 2. provstavens di*
mensioner, 3. anvisningens utformning, 4.
deformationshastigheten, 5. temperaturen.
Fig. 3/20 visar brottarbetets temperatur*
beroende vid variation av belastningsart,
spänningstillstånd och materialtillstånd.
Fixeras faktorerna 2—5 till »kritiska»
värden, vilket skett för det vanliga slag*
provet (jfr s. 34), erhålles stort utslag för
gott och dåligt materialtillstånd.
Kurva
il
II
1)
Försök
Slag och
dragning
Statisk
böjning
Slag och
böjning
Provform
0 6 mm, M2mm
Qskårad
10X9mm, Z*70mm
Rätvinklig skåra
1 mm djup, 3 mm
bred
Kornighet
fin
grov
fin
grov
fin
grov
Fig. 3/20. Slagseghetens temperaturbe=
roende vid variation av belastningsart,
spänningstillstånd och materialtillstånd.
De slagseghetsvärden som angivas för
stål äro ej avsedda att användas för be*
räkningar.
Egenskaper i kyla. Sträckgräns och brott*
gräns stiga med fallande temperatur, var*
vid sträckgränsen stiger mera än brott*
gränsen. För mjuka stål kan sålunda den
övre sträckgränsen komma att ligga avse*
värt över brottgränsen vid låga tempera*
turer. Utmattningsgränsen följer brott*
gränsen, t. o. m. ökar förhållandet^ /ffß
med fallande temperatur. Förlängning,
kontraktion och slagseghet minska med
fallande temperatur men ej kontinuerligt
utan språngvis inom ett begränsat tempe*
raturområde, varvid brottet övergår från
tågigt till kornigt, fig. 3/20 och 3/21.
Av kolstålen äro de åldringsbeständiga
även mest beständiga gentemot förspröd*
ning vid låga temperaturer, fig. 3/21.
[Wiester, H.*J. Stähle zur Verwendung bei
tiefen Temperaturen und ihre Prüfung.
Ståhl und Eisen 63 1943, s. 41^-47 och
64—74.] Legering med nickel, mangan
och molybden samt seghärdning innebära
en avsevärd förbättring, tab. 3:20. De
austenitiska stålen bli icke spröda i kyla,
MATERIALLÄRA
4. ML
49
<< prev. page << föreg. sida << >> nästa sida >> next page >>
