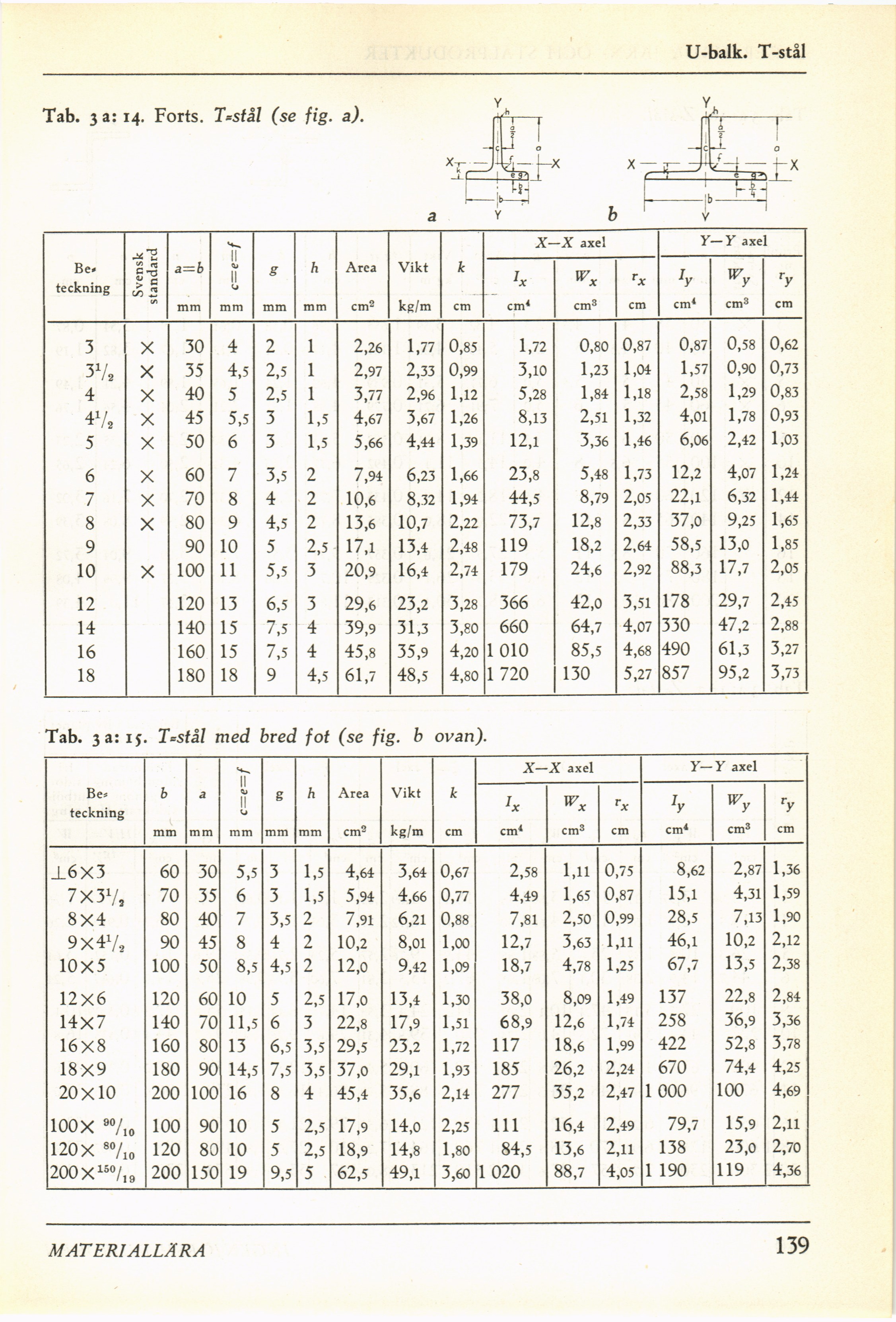

Tab. 3 a: 14. Forts. T=stål (se fig. a).
U-balk. T-stål
Be. teckning Svensk standard a=b mm II II u mm g mm h mm Area cm2 Vikt kg/m k cm X- -X axel y -y axel
h cm4 cm3 rx cm cm4 W y cm3 ry cm
3 X 30 4 2 1 2,26 1,77 0,85 1,72 0,80 0,87 0,87 0,58 0,62
37, X 35 4,5 2,5 1 2,97 2,33 0,99 3,10 1,23 1,04 1,57 0,90 0,73
4 X 40 5 2,5 1 3,77 2,96 1,12 5,28 1,84 1,18 2,58 1,29 0,83
47, X 45 5,5 3 1,5 4,67 3,67 1,26 8,13 2,51 1,32 4,01 1,78 0,93
5 X 50 6 3 1,5 5,66 4,44 1,39 12,1 3,36 1,46 6,06 2,42 1,03
6 X 60 7 3,5 2 7,94 6,23 1,66 23,8 5,48 1,73 12,2 4,07 1,24
7 X 70 8 4 2 10,6 8,32 1,94 44,5 8,79 2,05 22,1 6,32 1,44
8 X 80 9 4,5 2 13,6 10,7 2,22 73,7 12,8 2,33 37,0 9,25 1,65
9 90 10 5 2,5 17,1 13,4 2,48 119 18,2 2,64 58,5 13,0 1,85
10 X 100 11 5,5 3 20,9 16,4 2,74 179 24,6 2,92 88,3 17,7 2,05
12 120 13 6,5 3 29,6 23,2 3,28 366 42,0 3,51 178 29,7 2,45
14 140 15 7,5 4 39,9 31,3 3,80 660 64,7 4,07 330 47,2 2,88
16 160 15 7,5 4 45,8 35,9 4,20 1 010 85,5 4,68 490 61,3 3,27
18 180 18 9 4,5 61,7 48,5 4,80 1 720 130 5,27 857 95,2 3,73
Tab. 3 a: 15. T-stål med bred fot (se fig. b ovari).
Be» teckning b mm a mm II II v> mm g mm h mm Area cm3 Vikt kg/m k cm X-X axel y-y axel
cm4 cm3 r* cm ’y cm4 w wy cm3 ry cm
±6X3 60 30 5,5 3 1,5 4,64 3,64 0,67 2,58 1,11 0,75 8,62 2,87 1,36
7X37, 70 35 6 3 1,5 5,94 4,66 0,77 4,49 1,65 0,87 15,1 4,31 1,59
8X4 80 40 7 3,5 2 7,91 6,21 0,88 7,81 2,50 0,99 28,5 7,13 1,90
9X47, 90 45 8 4 2 10,2 8,01 1,00 12,7 3,63 1,11 46,1 10,2 2,12
10X5 100 50 8,5 4,5 2 12,0 9,42 1,09 18,7 4,78 1,25 67,7 13,5 2,38
12X6 120 60 10 5 2,5 17,0 13,4 1,30 38,0 8,09 1,49 137 22,8 2,84
14X7 140 70 11,5 6 3 22,8 17,9 1,51 68,9 12,6 1,74 258 36,9 3,36
16X8 160 80 13 6,5 3,5 29,5 23,2 1,72 117 18,6 1,99 422 52,8 3,78
18X9 180 90 14,5 7,5 3,5 37,0 29,1 1,93 185 26,2 2,24 670 74,4 4,25
20X10 200 100 16 8 4 45,4 35,6 2,14 277 35,2 2,47 1 000 100 4,69
100X 9%0 100 90 10 5 2,5 17,9 14,o 2,25 111 16,4 2,49 79,7 15,9 2,11
120X 87io 120 80 10 5 2,5 18,9 14,8 1,80 84,5 13,6 2,11 138 23,0 2,70
200 X150/, 9 200 150 19 9,5 5 62,5 49,1 3,60 1 020 88,7 4,05 1 190 119 4,36
MATERIALLÄRA
139
