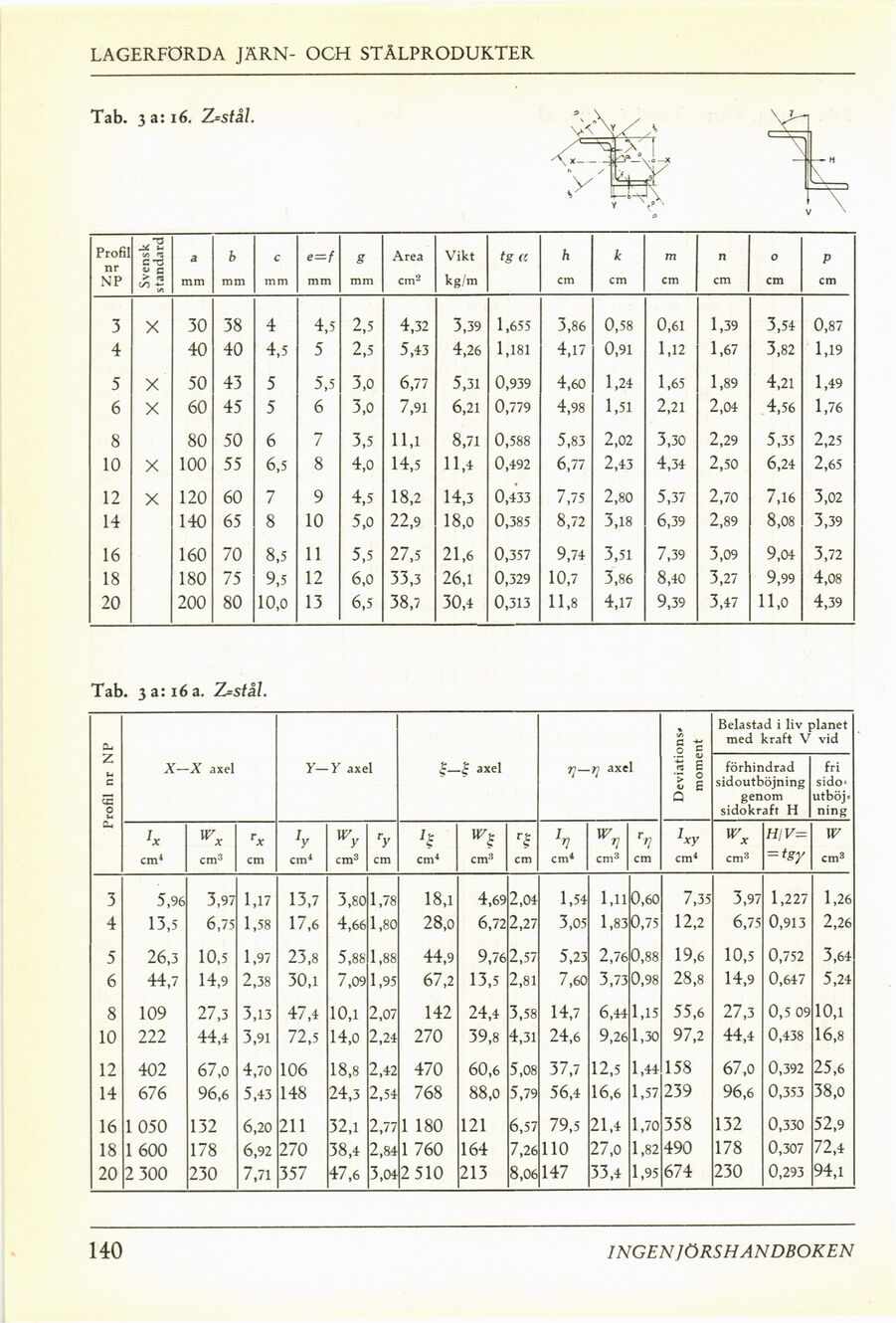

LAGERFÖRDA JÄRN- OCH STÅLPRODUKTER
Tab. 3 a: 16. Z=stål.
Profil nr NP Svensk standard a b c e=f g Area Vikt t g c. h k m n o P
mm mm mm mm mm cm2 kg/m cm cm cm cm cm cm
3 X 30 38 4 4,5 2,5 4,32 3,39 1,655 3,86 0,58 0,61 1,39 3,54 0,87
4 40 40 4,5 5 2,5 5,43 4,26 1,181 4,17 0,91 1,12 1,67 3,82 1,19
5 X 50 43 5 5,5 3,0 6,77 5,31 0,939 4,60 1,24 1,65 1,89 4,21 1,49
6 X 60 45 5 6 3,0 7,91 6,21 0,779 4,98 1,51 2,21 2,04 4,56 1,76
8 80 50 6 7 3,5 11,1 8,71 0,588 5,83 2,02 3,30 2,29 5,35 2,25
10 X 100 55 6,5 8 4,o 14,5 11,4 0,492 6,77 2,43 4,34 2,50 6,24 2,65
12 X 120 60 7 9 4,5 18,2 14,3 0,433 7,75 2,80 5,37 2,70 7,16 3,02
14 140 65 8 10 5,0 22,9 18,0 0,385 8,72 3,18 6,39 2,89 8,08 3,39
16 160 70 8,5 11 5,5 27,5 21,6 0,357 9,74 3,51 7,39 3,09 9,04 3,72
18 180 75 9,5 12 6,0 33,3 26,1 0,329 10,7 3,86 8,40 3,27 9,99 4,08
20 200 80 10,0 13 6,5 38,7 30,4 0,313 11,8 4,17 9,39 3,47 11,0 4,39
Tab. 3a:i6a. Z=stål.
a* Z c æ o X—X axel Y—Y axel axel r>—T] axel )U3UIOUI »SUOI;B[A3Q Belastad i liv planet med kraft V vid
förhindrad sidoutböjning genom sidokraft H fri sido= utböj= ning
ix w X V w y ry IFt w v rv ’xy W X H/V= W
cm4 cm3 cm cm4 cm3 cm cm4 cm3 cm cm4 cm3 cm cm4 cm3 -tgy cm3
3 5,96 3,97 1,17 13,7 3,80 1,78 18,1 4,69 2,04 1,54 1,11 0,60 7,35 3,97 1,227 1,26
4 13,5 6,75 1,58 17,6 4,66 1,80 28,o 6,72 2,27 3,05 1,83 0,75 12,2 6,75 0,913 2,26
5 26,3 10,5 1,97 23,8 5,88 1,88 44,9 9,76 2,57 5,23 2,76 0,88 19,6 10,5 0,752 3,64
6 44,7 14,9 2,38 30,1 7,09 1,95 67,2 13,5 2,81 7,60 3,73 0,98 28,8 14,9 0,647 5,24
8 109 27,3 3,13 47,4 10,1 2,07 142 24,4 3,58 14,7 6,44 1,15 55,6 27,3 0,5 09 10,1
10 222 44,4 3,91 72,5 14,o 2,24 270 39,8 4,31 24,6 9,26 1,30 97,2 44,4 0,438 16,8
12 402 67,0 4,70 106 18,8 2,42 470 60,6 5,08 37,7 12,5 1,44 158 67,0 0,392 25,6
14 676 96,6 5,43 148 24,3 2,54 768 88,0 5,79 56,4 16,6 1,57 239 96,6 0,353 38,0
16 1 050 132 6,20 211 32,1 2,77 1 180 121 6,57 79,5 21,4 1,70 358 132 0,330 52,9
18 1 600 178 6,92 270 38,4 2,84 1 760 164 7,26 110 27,0 1,82 490 178 0,307 72,4
20 2 300 230 7,71 357 47,6 3,04 2510 213 8,06 147 33,4 1,95 674 230 0,293 94,1
140
INGEN JÖRS HANDBOKEN
