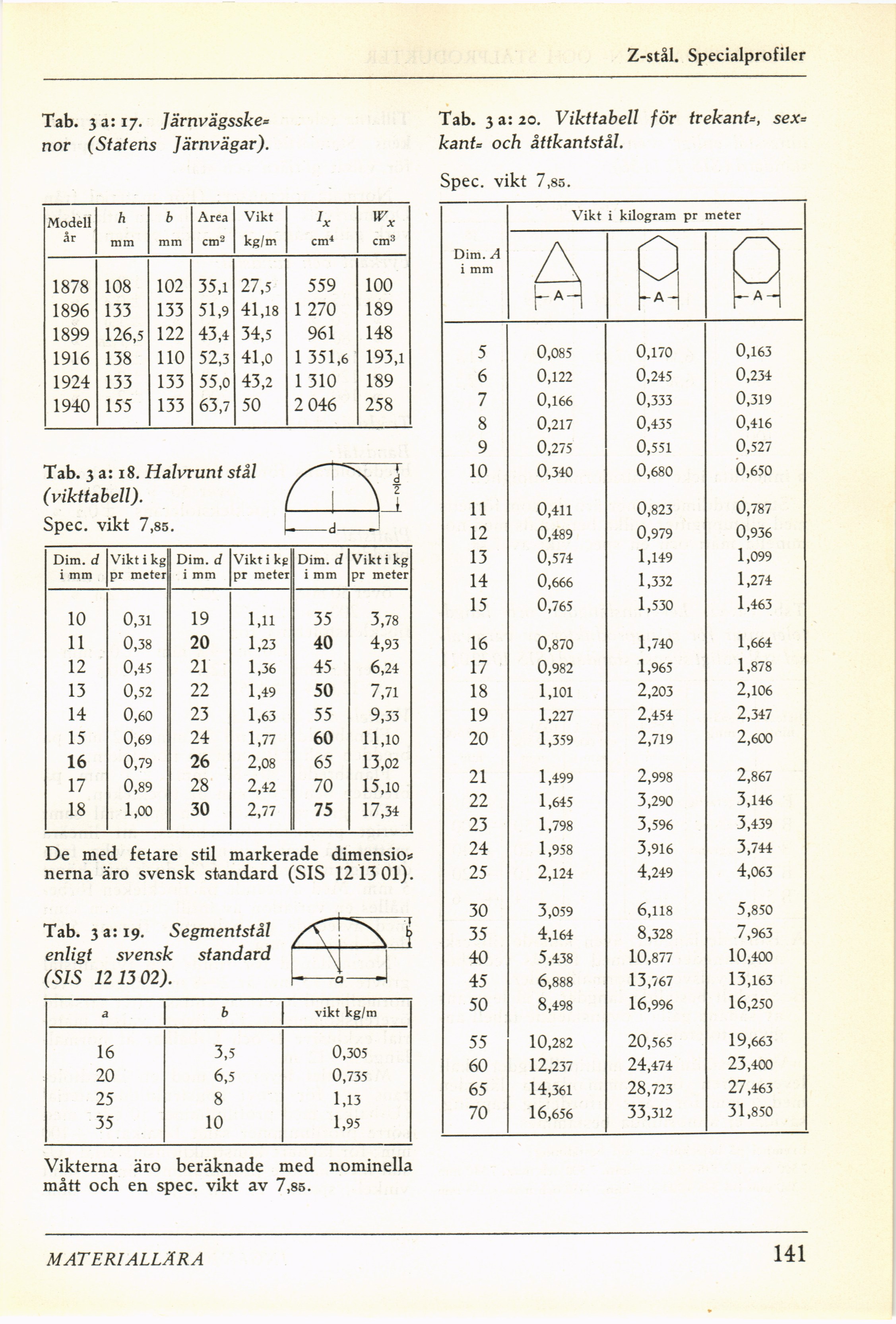

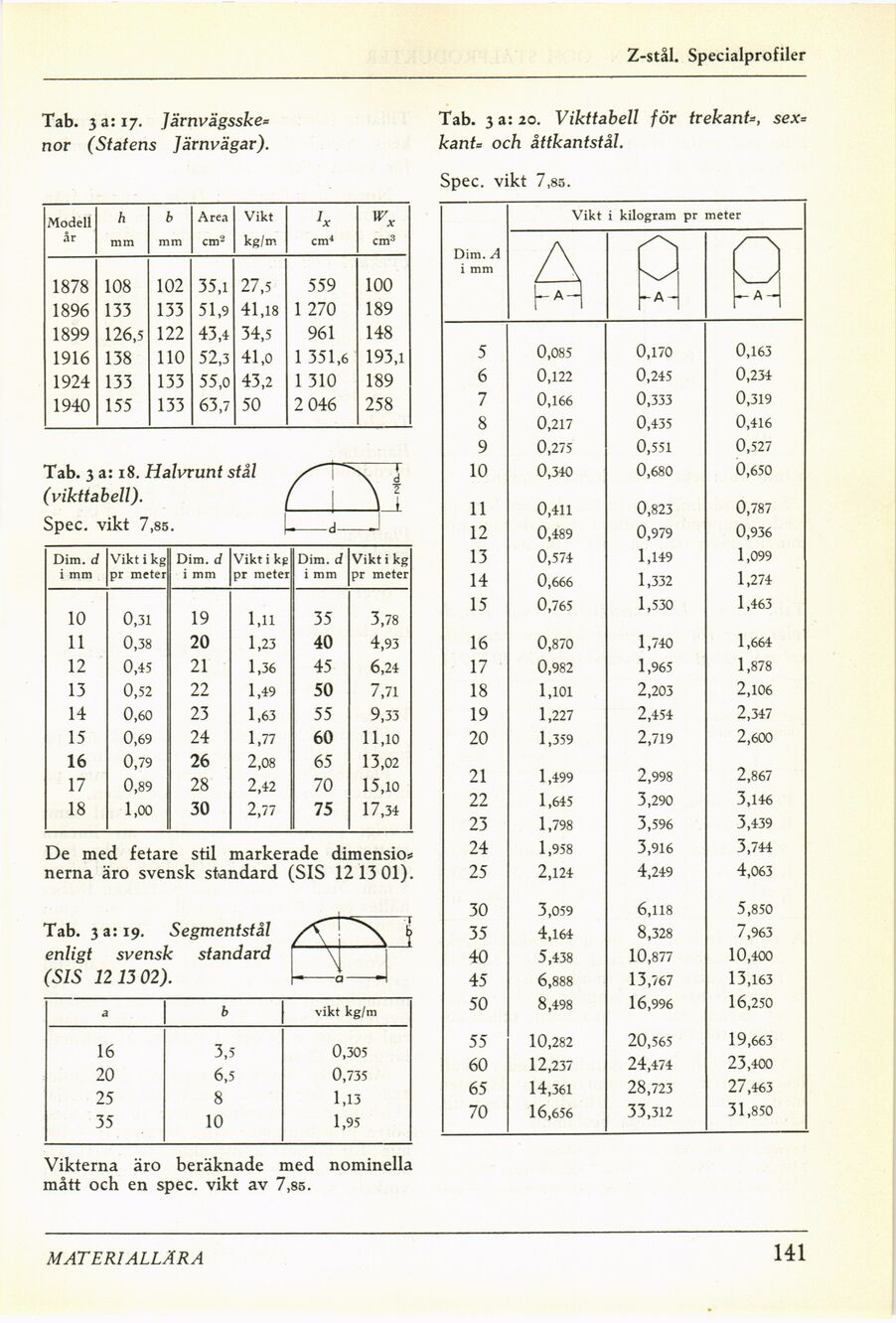

Z-stål. Specialprofiler
Tab. 33:17. Järnvägssken
nor (Statens Järnvägar).
Modell h b Area Vikt w X
ar mm mm cm2 kg/m cm4 cm3
1878 108 102 35,1 27,5 559 100
1896 133 133 51,9 41,18 1 270 189
1899 126,5 122 43,4 34,5 961 148
1916 138 110 52,3 41,0 1 351,6 193,1
1924 133 133 55,0 43,2 1 310 189
1940 155 133 63,7 50 2 046 258
Tab. 3 a: 18. Halvrunt stål
(vikttabell).
Spec. vikt 7,85.
Dim. d i mm Vikt i kg pr metet
10 0,31
11 0,38
12 0,45
13 0,52
14 0,60
15 0,69
16 0,79
17 0,89
18 1,00
De med fetare stil markerade dimensio*
nerna äro svensk standard (SIS 1213 01).
Tab. 3 a: 19. Segmentstål
enligt svensk standard
(SIS 1213 02).
a b vikt kg/m
16 3,5 0,305
20 6,5 0,735
25 8 1,13
35 10 1,95
Tab. 3 a: 20. Vikttabell för trekantsex=
kanU och åttkantstål.
Spec. vikt 7,85.
Dim. A i mm Vikt i kilogram pr meter
A — A — 0
5 0,085 0,170 0,163
6 0,122 0,245 0,234
7 0,166 0,333 0,319
8 0,217 0,435 0,416
9 0,275 0,551 0,527
10 0,340 0,680 0,650
11 0,411 0,823 0,787
12 0,489 0,979 0,936
13 0,574 1,149 1,099
14 0,666 1,332 1,274
15 0,765 1,530 1,463
16 0,870 1,740 1,664
17 0,982 1,965 1,878
18 1,101 2,203 2,106
19 1,227 2,454 2,347
20 1,359 2,719 2,600
21 1,499 2,998 2,867
22 1,645 3,290 3,146
23 1,798 3,596 3,439
24 1,958 3,916 3,744
25 2,124 4,249 4,063
30 3,059 6,118 5,850
35 4,164 8,328 7,963
40 5,438 10,877 10,400
45 6,888 13,767 13,163
50 8,498 16,996 16,250
55 10,282 20,565 19,663
60 12,237 24,474 23,400
65 14,361 28,723 27,463
70 16,656 33,312 31,850
Vikterna äro beräknade med nominella
mått och en spec. vikt av 7,85.
MATERIALLÄRA
141
19 l,ii
20 1,23
21 1,36
22 1,49
23 1,63
24 1,77
26 2,08
28 2,42
30 2,77
35 3,78
40 4,93
45 6,24
50 7,71
55 9,33
60 ll,io
65 13,02
70 15,io
75 17,34
