Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

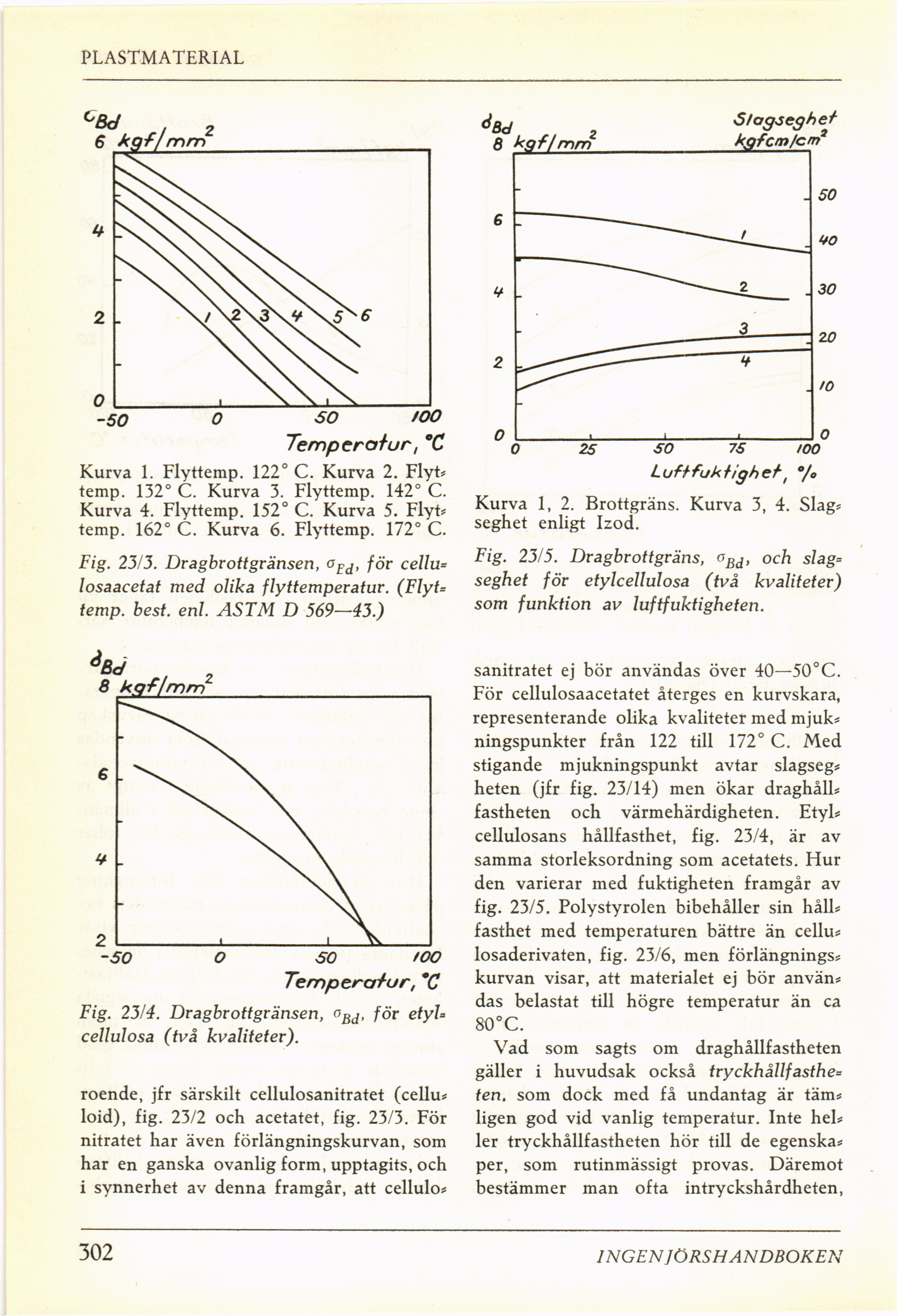

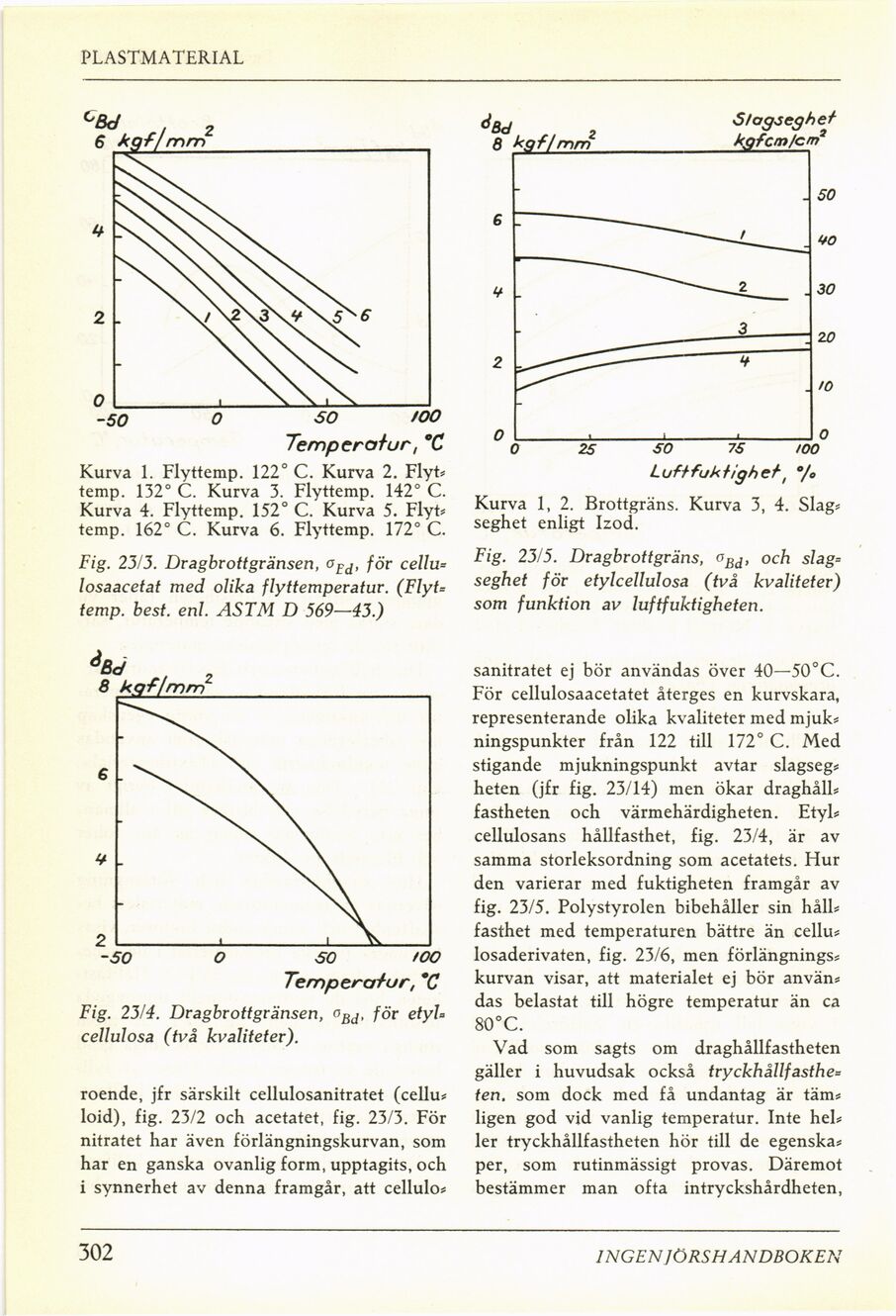

PLASTMATERIAL
Kurva 1. Flyttemp. 122° C. Kurva 2. Flyt?
temp. 132° C. Kurva 3. Flyttemp. 142° C.
Kurva 4. Flyttemp. 152° C. Kurva 5. Flyt?
temp. 162° C. Kurva 6. Flyttemp. 172° C.
Fig. 23/3. Dragbvottgrärisen, o£d, för cellu=
losaacetat med olika flyttemperatur. (Flyt=
temp. best. enl. AS TM D 569—43.)
Fig. 23/4. Dragbrottgränsen, oBd, för etyU
cellulosa (två kvaliteter).
roende, jfr särskilt cellulosanitratet (cellu?
loid), fig. 23/2 och acetatet, fig. 23/3. För
nitratet har även förlängningskurvan, som
har en ganska ovanlig form, upptagits, och
i synnerhet av denna framgår, att cellulo?
Kurva 1, 2. Brottgräns. Kurva 3, 4. Slag?
seghet enligt Izod.
Fig. 23/5. Dragbrottgräns, oßd, och slag=
seghet för etylcellulosa (två kvaliteter)
som funktion av luftfuktigheten.
sanitratet ej bör användas över 40—50°C.
För cellulosaacetatet återges en kurvskara,
representerande olika kvaliteter med mjuk?
ningspunkter från 122 till 172° C. Med
stigande mjukningspunkt avtar slagseg?
heten (jfr fig. 23/14) men ökar draghåll?
fastheten och värmehärdigheten. Etyl?
cellulosans hållfasthet, fig. 23/4, är av
samma storleksordning som acetatets. Hur
den varierar med fuktigheten framgår av
fig. 23/5. Polystyrolen bibehåller sin håll?
fasthet med temperaturen bättre än cellu?
losaderivaten, fig. 23/6, men förlängnings?
kurvan visar, att materialet ej bör använ?
das belastat till högre temperatur än ca
80°C.
Vad som sagts om draghållfastheten
gäller i huvudsak också tryckhållfasthe=
ten. som dock med få undantag är täm?
ligen god vid vanlig temperatur. Inte hel?
ler tryckhållfastheten hör till de egenska?
per, som rutinmässigt provas. Däremot
bestämmer man ofta intryckshårdheten,
302
INGEN JÖRSH ANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
