Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

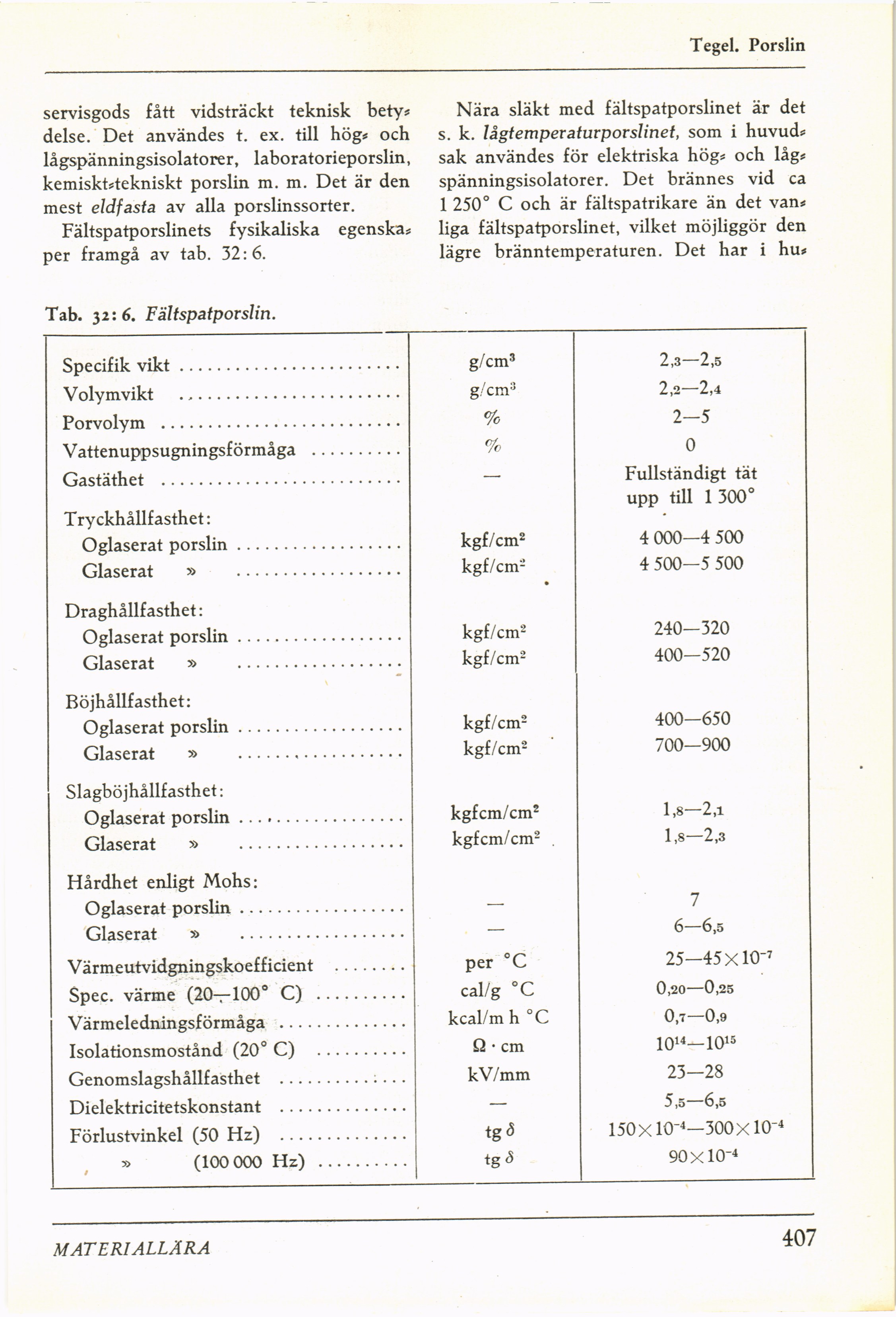

Tegel. Porslin
servisgods fått vidsträckt teknisk bety*
delse. Det användes t. ex. till hög* och
lågspänningsisolatorer, laboratorieporslin,
kemiskt*tekniskt porslin m. m. Det är den
mest eldfasta av alla porslinssorter.
Fältspatporslinets fysikaliska egenska*
per framgå av tab. 32:6.
Nära släkt med fältspatporslinet är det
s. k. lågtemperaturporslinet, som i huvud*
sak användes för elektriska hög* och låg*
spänningsisolatorer. Det brännes vid ca
1 250° C och är fältspatrikare än det van*
liga fältspatporslinet, vilket möjliggör den
lägre bränntemperaturen. Det har i hu*
Tab. 32:6. Fältspatporslin.
Specifik vikt........................ g/cm3 2,3—2,5
Volymvikt ........................ g/cm3 2,2-2,4
Porvolym .......................... % 2—5
Vattenuppsugningsförmåga .......... % 0
Gastäthet .......................... — Fullständigt tät upp till 1 300°
Tryckhållfasthet:
Oglaserat porslin.................. kgf/cm2 4 000—4 500
Glaserat » .................. kgf/cm2 4 500-5 500
Draghållfasthet:
Oglaserat porslin.................. kgf/cm2 240—320
Glaserat » .................. kgf/cm2 400—520
Böjhållfasthet:
Oglaserat porslin.................. kgf/cm2 400—650
Glaserat » .................. kgf/cm2 700—900
Slagböjhållfasthet:
Oglaserat porslin.................. kgf cm/cm2 1,8—2,1
Glaserat » .................. kgfcm/cm2 . 1,8—2,3
Hårdhet enligt Mohs:
Oglaserat porslin.................. — 7
Glaserat » .................. — 6-6,5
Värmeutvidgningskoefficient ........ per °C 25—45XKT7
Spec. värme (20—100° C) .......... cal/g °C 0,20—0,25
Värmeledningsförmåga .............. kcal/m h °C 0,T—0,9
Isolationsmostånd (20° C) .......... Q • cm 1014—1015
Genomslagshållfasthet .............. kV/mm 23—28
Dielektricitetskonstant .............. — 5,5—6,5
Förlustvinkel (50 Hz) .............. tg<5 150X10"4—300 XlO-4
» (100 000 Hz) .......... tgS 90X 10~4
MATERIALLÄRA
407
<< prev. page << föreg. sida << >> nästa sida >> next page >>
