Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

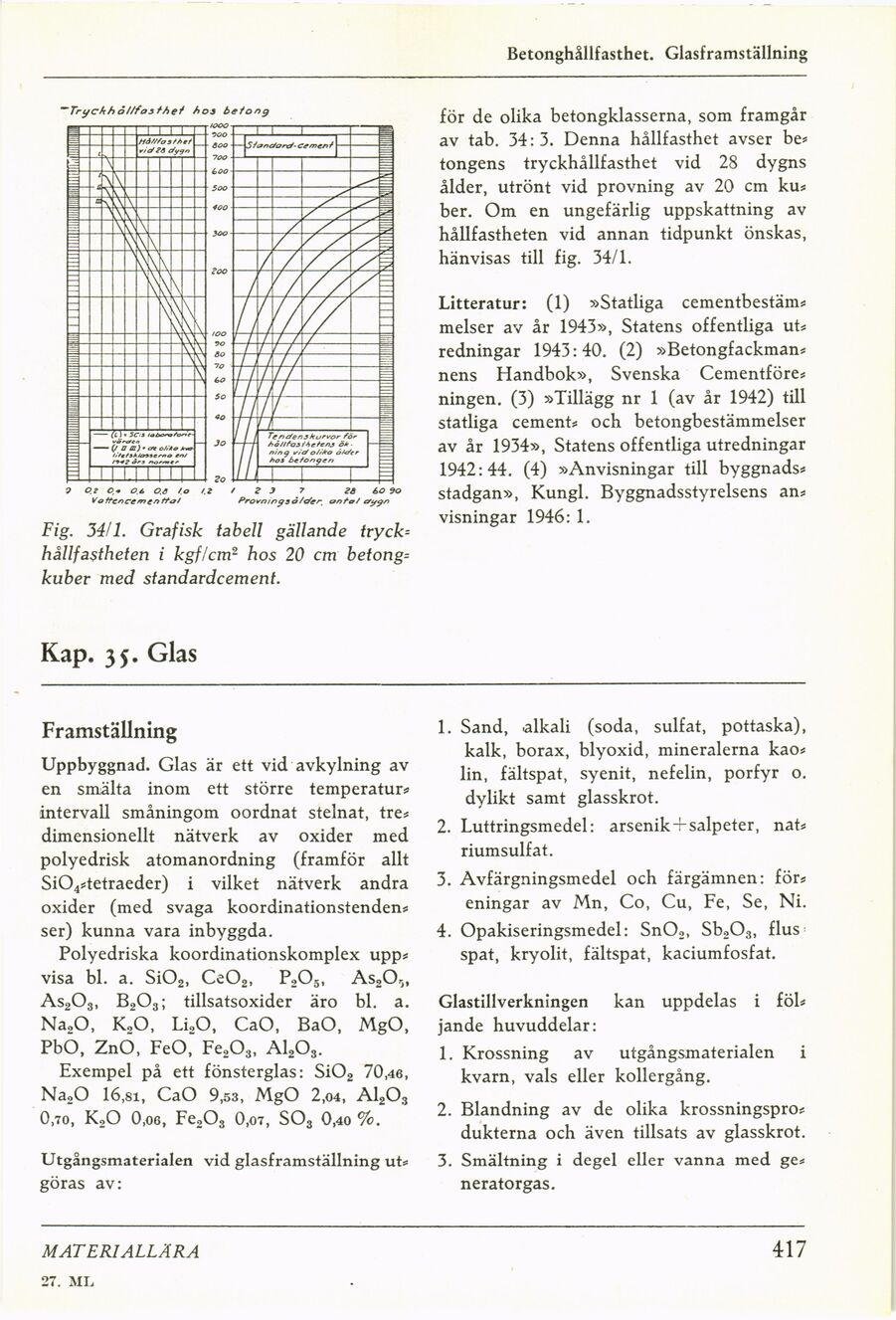

Betonghållfasthet. Glasframställning
Fig. 34/1. Grafisk tabell gällande
tryckhållfastheten i kgf/cm2 hos 20 cm
betongkuber med standardcement.
för de olika betongklasserna, som framgår
av tab. 34:3. Denna hållfasthet avser be*
tongens tryckhållfasthet vid 28 dygns
ålder, utrönt vid provning av 20 cm ku*
ber. Om en ungefärlig uppskattning av
hållfastheten vid annan tidpunkt önskas,
hänvisas till fig. 34/1.
Litteratur: (1) »Statliga cementbestäm
melser av år 1943», Statens offentliga ut
redningar 1943:40. (2) »Betongfackman
nens Handbok», Svenska Cementföre
ningen. (3) »Tillägg nr 1 (av år 1942) till
statliga cement* och betongbestämmelser
av år 1934», Statens offentliga utredningar
1942:44. (4) »Anvisningar till byggnads*
stadgan», Kungl. Byggnadsstyrelsens an*
visningar 1946: 1.
Kap. 35. Glas
Framställning
Uppbyggnad. Glas är ett vid avkylning av
en smälta inom ett större temperatur*
intervall småningom oordnat stelnat, tre*
dimensionelit nätverk av oxider med
polyedrisk atomanordning (framför allt
Si04*tetraeder) i vilket nätverk andra
oxider (med svaga koordinationstenden*
ser) kunna vara inbyggda.
Polyedriska koordinationskomplex upp*
visa bl. a. Si02, Ce02, P203, As20„
As203, B203; tillsatsoxider äro bl. a.
Na20, K,0, LioO, CaO, BaO, MgO,
PbÖ, ZnÖ, FeO, Fe2Oa, A1203.
Exempel på ett fönsterglas: Si02 70,46,
Na20 16,81, CaO 9,53, MgO 2,04, Al2Os
0,70, K,O 0,06, Fe,03 0,ot, S03 0,40 %.
Utgångsmaterialen vid glasframställning ut*
göras av:
1. Sand, alkali (soda, sulfat, pottaska),
kalk, borax, blyoxid, mineralerna kao*
lin, fältspat, syenit, nefelin, porfyr o.
dylikt samt glasskrot.
2. Luttringsmedel: arsenik + salpeter, nat*
riumsulfat.
3. Avfärgningsmedel och färgämnen: för*
eningar av Mn, Co, Cu, Fe, Se, Ni.
4. Opakiseringsmedel: Sn02, Sb203, flus
spat, kryolit, fältspat, kaciumfosfat.
Glastillverkningen kan uppdelas i föl*
jande huvuddelar:
1. Krossning av utgångsmaterialen i
kvarn, vals eller kollergång.
2. Blandning av de olika krossningspro*
dukterna och även tillsats av glasskrot.
3. Smältning i degel eller vanna med ge*
neratorgas.
MATERIALLÄRA
27. ML
417
<< prev. page << föreg. sida << >> nästa sida >> next page >>
