Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

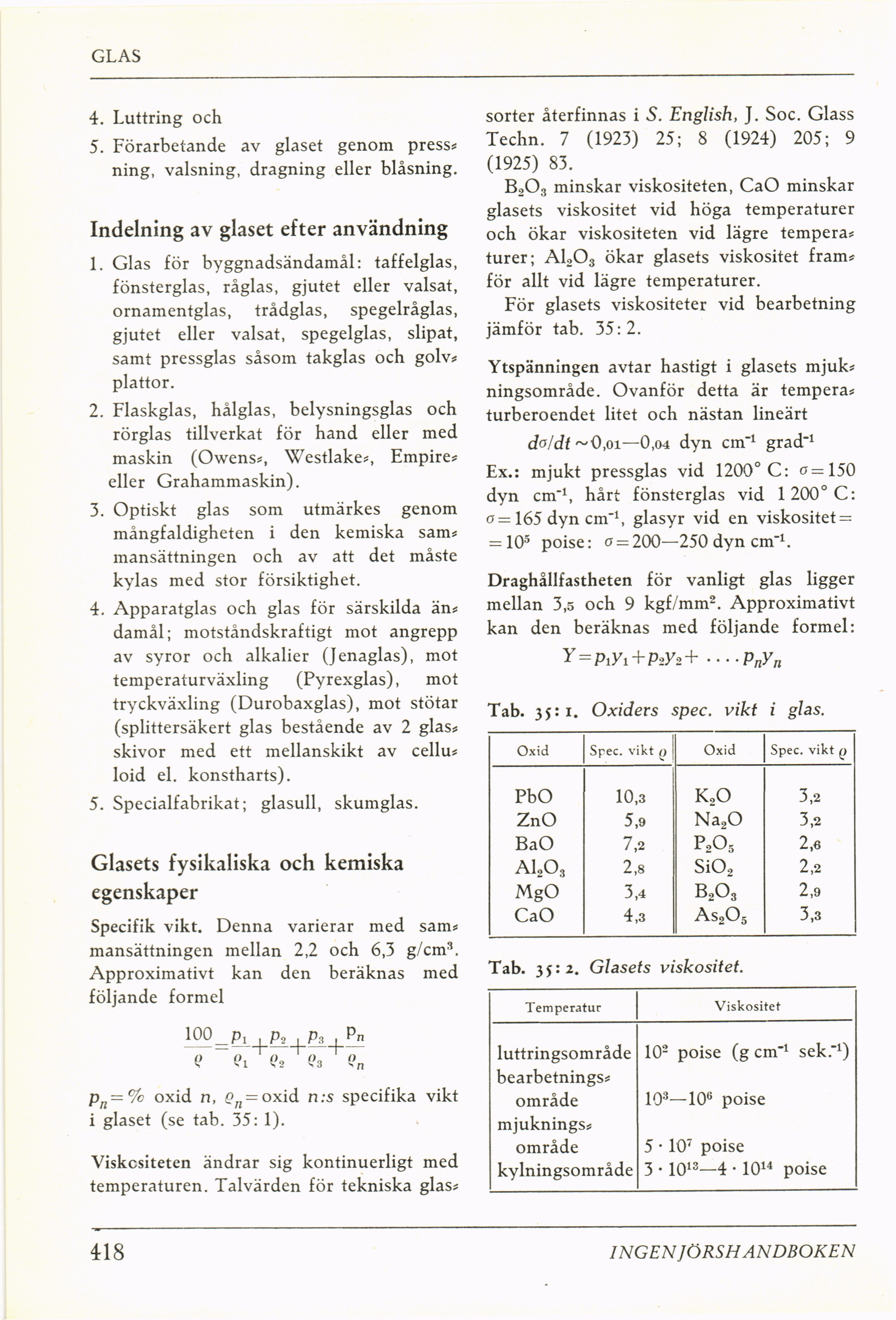

GLAS
4. Luttring och
5. Förarbetande av glaset genom press?
ning, valsning, dragning eller blåsning.
Indelning av glaset efter användning
1. Glas för byggnadsändamål: taffelglas,
fönsterglas, råglas, gjutet eller valsat,
ornamentglas, trådglas, spegelråglas,
gjutet eller valsat, spegelglas, slipat,
samt pressglas såsom takglas och golv*
plattor.
2. Flaskglas, hålglas, belysningsglas och
rörglas tillverkat för hand eller med
maskin (Owens*, Westlake*, Empire*
eller Grahammaskin).
3. Optiskt glas som utmärkes genom
mångfaldigheten i den kemiska sam*
mansättningen och av att det måste
kylas med stor försiktighet.
4. Apparatglas och glas för särskilda än*
damål; motståndskraftigt mot angrepp
av syror och alkalier (Jenaglas), mot
temperaturväxling (Pyrexglas), mot
tryckväxling (Durobaxglas), mot stötar
(splittersäkert glas bestående av 2 glas*
skivor med ett mellanskikt av cellu*
loid el. konstharts).
5. Specialfabrikat; glasull, skumglas.
Glasets fysikaliska och kemiska
egenskaper
Specifik vikt. Denna varierar med sam*
mansättningen mellan 2,2 och 6,3 g/cm3.
Approximativt kan den beräknas med
följande formel
100_Pl , Pa 1 Pa, Pn
Q Qi (»2 C?3 Qn
pn = % oxid n, (?n — oxid n:s specifika vikt
i glaset (se tab. 35: 1).
Viskositeten ändrar sig kontinuerligt med
temperaturen. Talvärden för tekniska glas*
sorter återfinnas i S. English, J. Soc. Glass
Techn. 7 (1923) 25; 8 (1924) 205; 9
(1925) 83.
B203 minskar viskositeten, CaO minskar
glasets viskositet vid höga temperaturer
och ökar viskositeten vid lägre tempera*
turer; A1203 ökar glasets viskositet fram*
för allt vid lägre temperaturer.
För glasets viskositeter vid bearbetning
jämför tab. 35: 2.
Ytspänningen avtar hastigt i glasets mjuk*
ningsområde. Ovanför detta är tempera*
turberoendet litet och nästan lineärt
do/dt ~ 0,oi—0,04 dyn cm"1 grad"1
Ex.: mjukt pressglas vid 1200° C: o=150
dyn cm’1, hårt fönsterglas vid 1 200° C:
o— 165 dyn cm"1, glasyr vid en viskositet =
= 105 poise: o = 200—250 dyn cm"1.
Draghållfastheten för vanligt glas ligger
mellan 3,5 och 9 kgf/mm2. Approximativt
kan den beräknas med följande formel:
Y=piyi+p2y«+ •■•■pnyn
Tab. 3j:i. Oxiders spec. vikt i glas.
Oxid Spec. vikt o
PbO 10,3
ZnO 5,9
BaO 7,2
ai2o3 2,8
Mg O 3,4
CaO 4,3
K20 3,2
NaaO 3,2
P205 2,6
Si02 2,2
B203 2,9
ASO05 3,3
Tab. 3 j: 2. Glasets viskositet.
Temperatur Viskositet
luttringsområde 102 poise (g cm"1 sek."1)
bearbetnings* område 103—106 poise
mjuknings* område 5 • 107 poise
kylningsområde 3 • 1013—4 • 1014 poise
418
INGEN JÖRSH ANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
