Armering
Fig. 3/1.
Fig. 3/3.
Fig. 3/2.

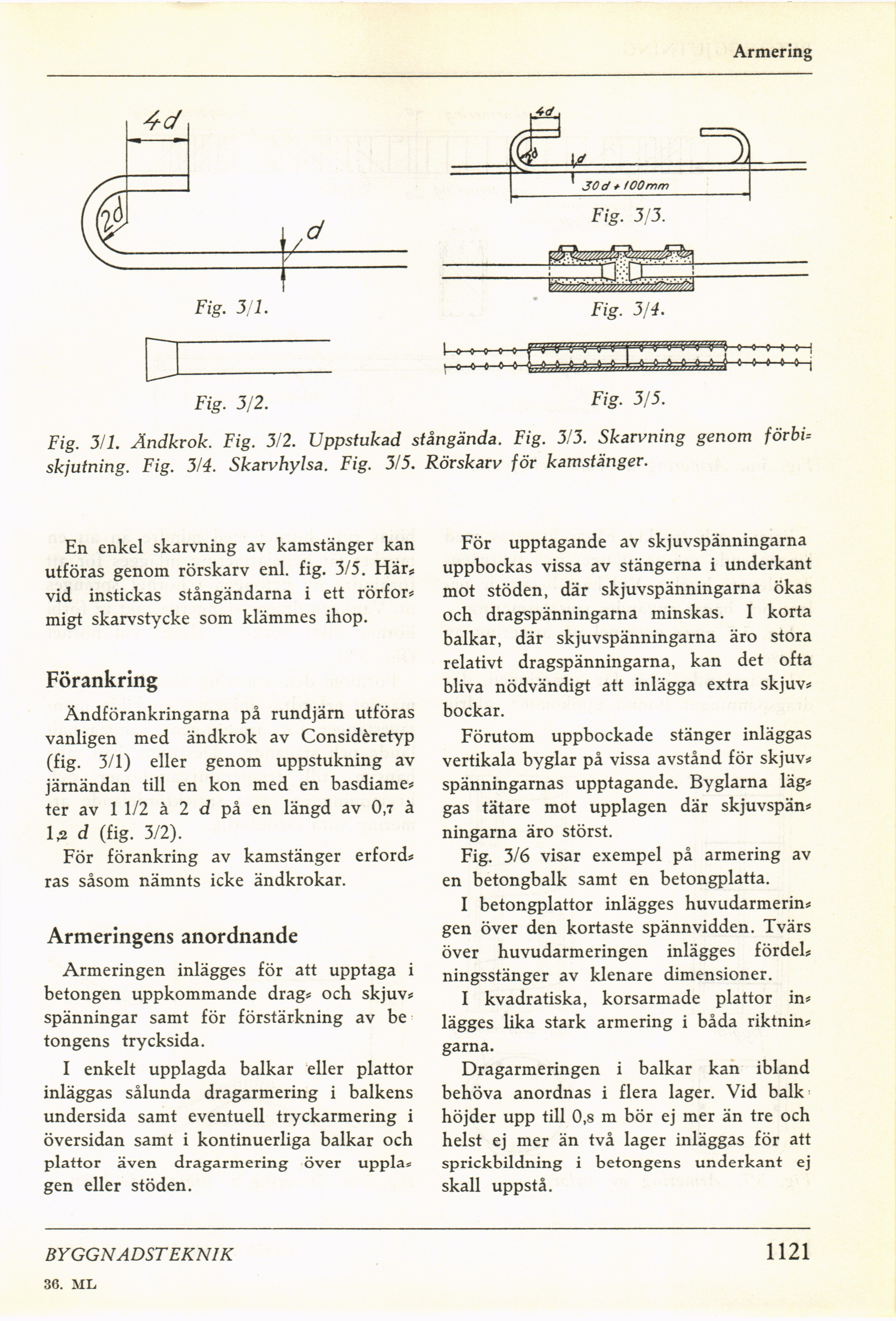

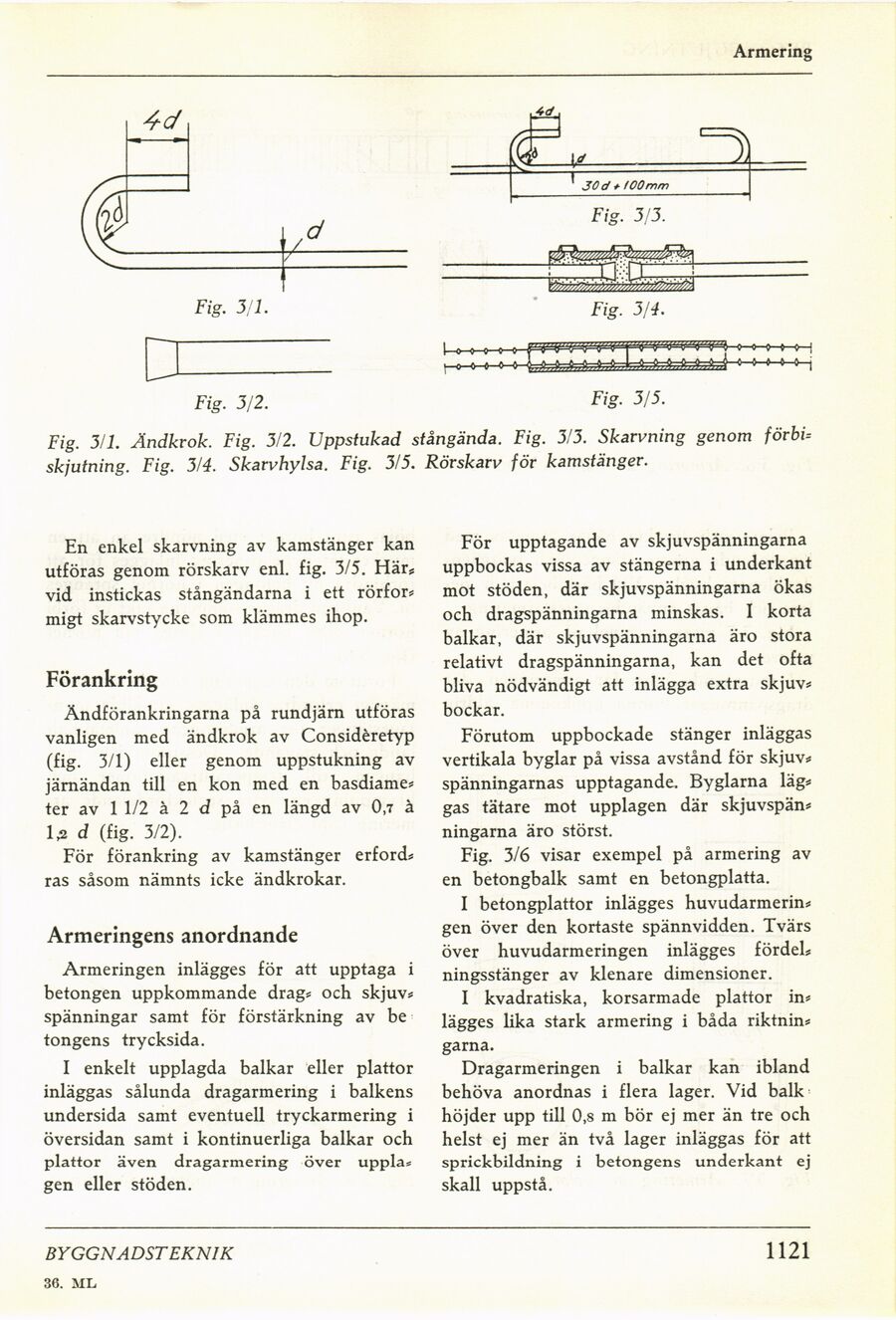

Fig. 3/1. Ändkrok. Fig. 3/2. Uppstukad stångända. Fig. 3/3. Skarvning genom förbU
skjutning. Fig. 3/4. Skarvhylsa. Fig. 3/5. Rörskarv för kamstänger.
En enkel skarvning av kamstänger kan
utföras genom rörskarv enl. fig. 3/5. Här*
vid instickas stångändarna i ett rörfor?
migt skarvstycke som klämmes ihop.
Förankring
Ändförankringarna på rundjärn utföras
vanligen med ändkrok av Considèretyp
(fig. 3/1) eller genom uppstukning av
järnändan till en kon med en basdiame?
ter av 1 1/2 å 2 d på en längd av 0,7 à
U d (fig. 3/2).
För förankring av kamstänger erford?
ras såsom nämnts icke ändkrokar.
Armeringens anordnande
Armeringen inlägges för att upptaga i
betongen uppkommande drag? och skjuv?
spänningar samt för förstärkning av be
tongens trycksida.
I enkelt upplagda balkar eller plattor
inläggas sålunda dragarmering i balkens
undersida samt eventuell tryckarmering i
översidan samt i kontinuerliga balkar och
plattor även dragarmering över uppla*
gen eller stöden.
För upptagande av skjuvspänningarna
uppbockas vissa av stängerna i underkant
mot stöden, där skjuvspänningarna ökas
och dragspänningarna minskas. I korta
balkar, där skjuvspänningarna äro stora
relativt dragspänningarna, kan det ofta
bliva nödvändigt att inlägga extra skjuv?
bockar.
Förutom uppbockade stänger inläggas
vertikala byglar på vissa avstånd för skjuv?
spänningarnas upptagande. Byglarna läg?
gas tätare mot upplagen där skjuvspän?
ningarna äro störst.
Fig. 3/6 visar exempel på armering av
en betongbalk samt en betongplatta.
I betongplattor inlägges huvudarmerin?
gen över den kortaste spännvidden. Tvärs
över huvudarmeringen inlägges fördel?
ningsstänger av klenare dimensioner.
I kvadratiska, korsarmade plattor in?
lägges lika stark armering i båda riktnin?
garna.
Dragarmeringen i balkar kan ibland
behöva anordnas i flera lager. Vid balk
höjder upp till 0,8 m bör ej mer än tre och
helst ej mer än två lager inläggas för att
sprickbildning i betongens underkant ej
skall uppstå.
BYGGNADSTEKNIK
36. ML
1121
