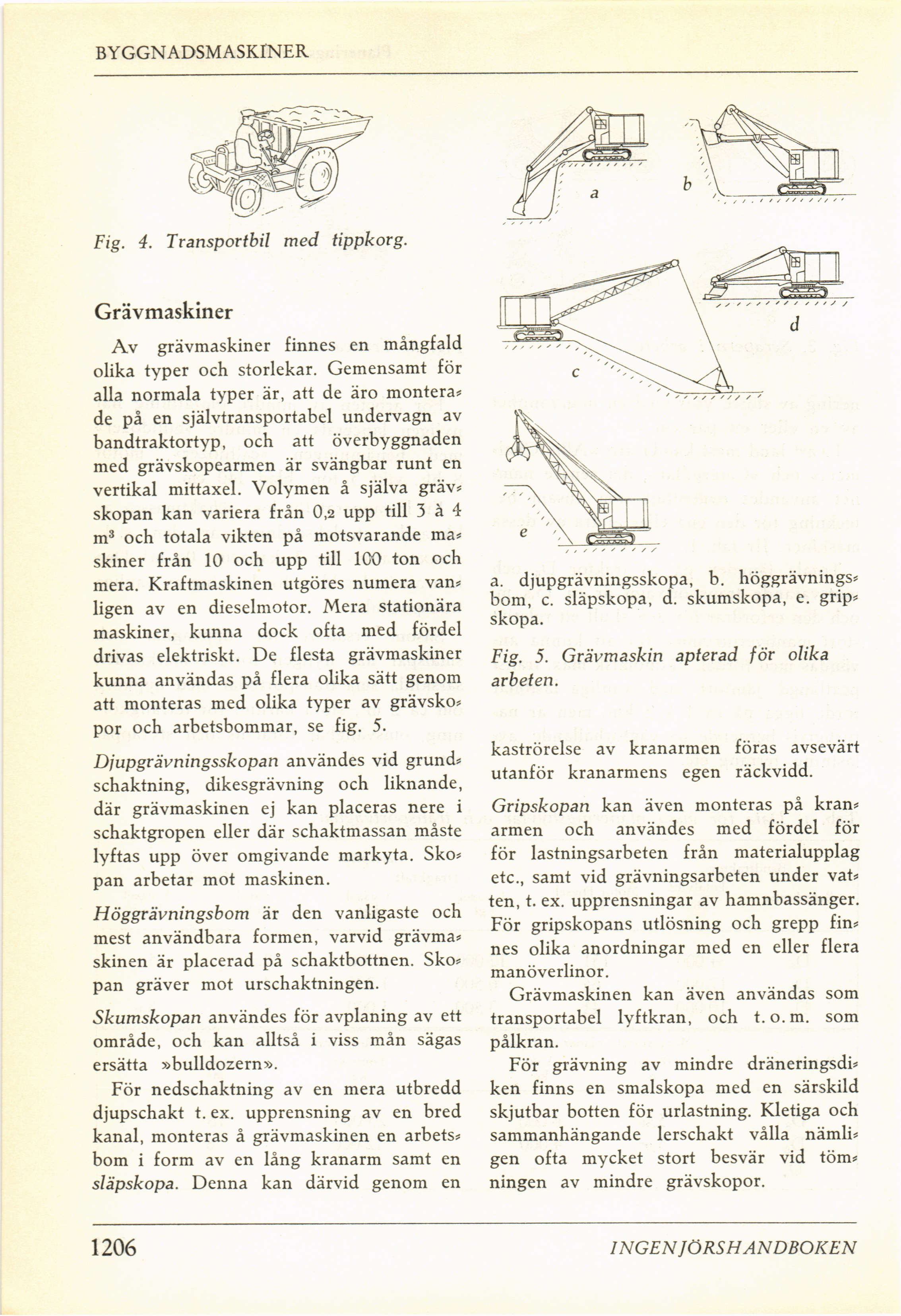

BYGGNADSMASKINER
Fig. 4. Transportbil med tippkorg.
Grävmaskiner
Av grävmaskiner finnes en mångfald
olika typer och storlekar. Gemensamt för
alla normala typer är, att de äro montera*
de på en självtransportabel undervagn av
bandtraktortyp, och att överbyggnaden
med grävskopearmen är svängbar runt en
vertikal mittaxel. Volymen å själva gräv*
skopan kan variera från 0,2 upp till 3 à 4
m3 och totala vikten på motsvarande ma*
skiner från 10 och upp till 100 ton och
mera. Kraftmaskinen utgöres numera van*
ligen av en dieselmotor. Mera stationära
maskiner, kunna dock ofta med fördel
drivas elektriskt. De flesta grävmaskiner
kunna användas på flera olika sätt genom
att monteras med olika typer av grävsko*
por och arbetsbommar, se fig. 5.
Djupgrävningsskopan användes vid grund*
schaktning, dikesgrävning och liknande,
där grävmaskinen ej kan placeras nere i
schaktgropen eller där schaktmassan måste
lyftas upp över omgivande markyta. Sko*
pan arbetar mot maskinen.
Höggrävningsbom är den vanligaste och
mest användbara formen, varvid grävma*
skinen är placerad på schaktbottnen. Sko*
pan gräver mot urschaktningen.
Skumskopan användes för avplaning av ett
område, och kan alltså i viss mån sägas
ersätta »bulldozern».
För nedschaktning av en mera utbredd
djupschakt t. ex. upprensning av en bred
kanal, monteras å grävmaskinen en arbets*
bom i form av en lång kranarm samt en
släpskopa. Denna kan därvid genom en
a. djupgrävningsskopa, b. höggrävnings*
bom, c. släpskopa, d. skumskopa, e. grip*
skopa.
Fig. 5. Grävmaskin apterad för olika
arbeten.
kaströrelse av kranarmen föras avsevärt
utanför kranarmens egen räckvidd.
Gripskopan kan även monteras på krän*
armen och användes med fördel för
för lastningsarbeten från materialupplag
etc., samt vid grävningsarbeten under vat*
ten, t. ex. upprensningar av hamnbassänger.
För gripskopans utlösning och grepp fin*
nes olika anordningar med en eller flera
manöverlinor.
Grävmaskinen kan även användas som
transportabel lyftkran, och t. o.m. som
pålkran.
För grävning av mindre dräneringsdi*
ken finns en smalskopa med en särskild
skjutbar botten för urlastning. Kletiga och
sammanhängande lerschakt vålla nämli*
gen ofta mycket stort besvär vid töm*
ningen av mindre grävskopor.
