Pålkranar
För ett visst arbete erforderlig pålkrans*
höjd beräknas enligt följande, under för*
utsättning att pålkranen uppställes i på*
larnas avskärningsplan: Den efter mark*
sondering beräknade maximala pållängden
minskas med avståndet mellan krangej*
derns underkant och pålspetsens ansätt*
ningspunkt, samt ökas med höjden på
hejare och slagdyna pius en slaghöjd om
ca 1 meter. Härtill bör även fogas en sä*
kerhetsmarginal på 2 à 3 m, överhissning
av hejaren mot toppskjulet. Vid enstaka
större pållängder sänkes pålens ansättnings*
punkt genom att den nedgräves en eller
annan meter. Om pålarnas avskärning lig*
ger under krangejdern (det kan t. ex. vara
fördelaktigt att placera pålkranen i mark*

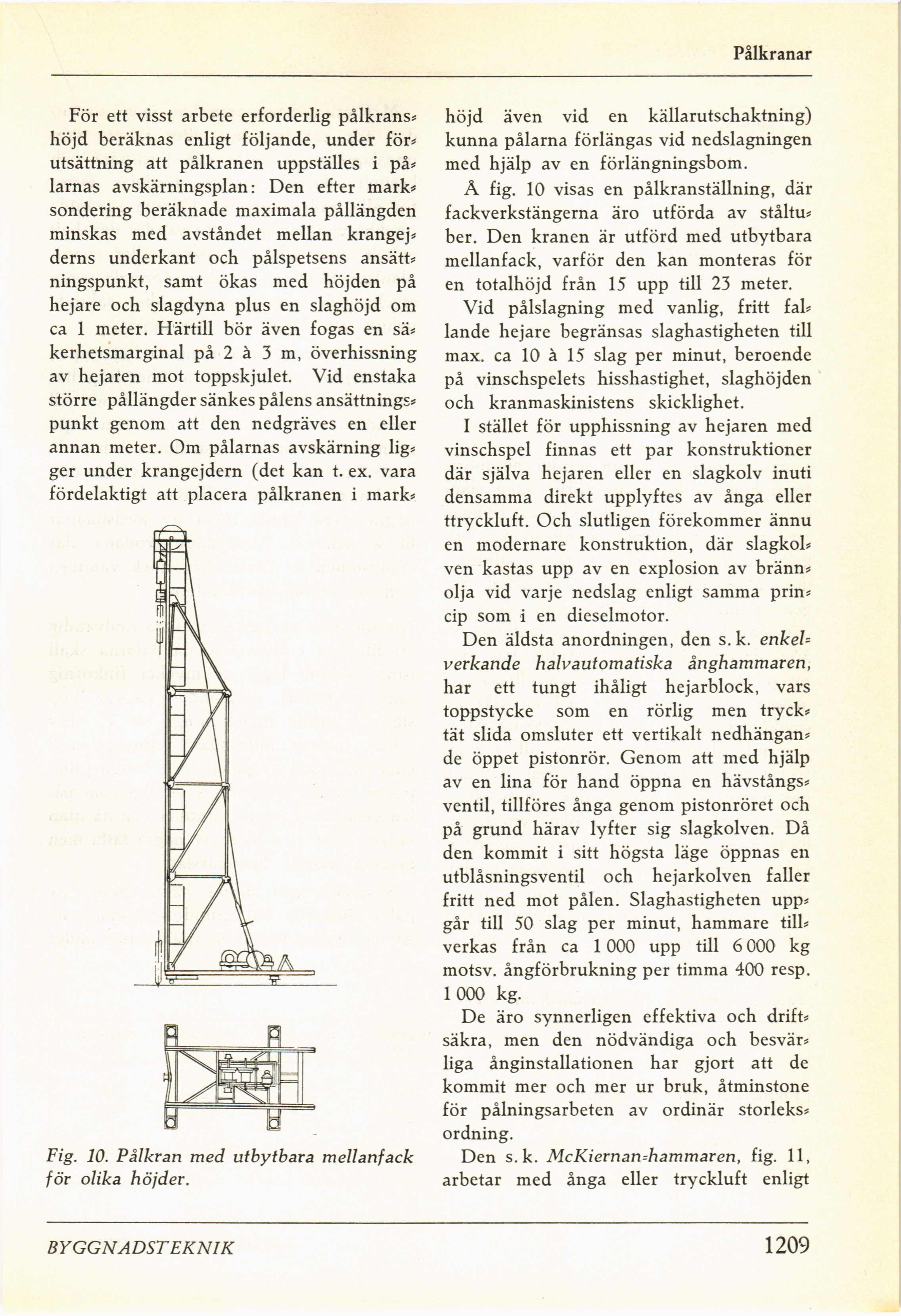

Fig. 10. Pålkran med utbytbara mellanfack
för olika höjder.
höjd även vid en källarutschaktning)
kunna pålarna förlängas vid nedslagningen
med hjälp av en förlängningsbom.
Å fig. 10 visas en pålkranställning, där
fackverkstängerna äro utförda av ståltu*
ber. Den kranen är utförd med utbytbara
mellanfack, varför den kan monteras för
en totalhöjd från 15 upp till 23 meter.
Vid pålslagning med vanlig, fritt fal*
lande hejare begränsas slaghastigheten till
max. ca 10 à 15 slag per minut, beroende
på vinschspelets hisshastighet, slaghöjden
och kranmaskinistens skicklighet.
I stället för upphissning av hejaren med
vinschspel finnas ett par konstruktioner
där själva hejaren eller en slagkolv inuti
densamma direkt upplyftes av ånga eller
ttryckluft. Och slutligen förekommer ännu
en modernare konstruktion, där slagkol*
ven kastas upp av en explosion av bränn*
olja vid varje nedslag enligt samma prin*
cip som i en dieselmotor.
Den äldsta anordningen, den s. k. enkeh
verkande halvautomatiska ånghammaren,
har ett tungt ihåligt hejarblock, vars
toppstycke som en rörlig men tryck*
tät slida omsluter ett vertikalt nedhängan*
de öppet pistonrör. Genom att med hjälp
av en lina för hand öppna en hävstångs*
ventil, tillföres ånga genom pistonröret och
på grund härav lyfter sig slagkolven. Då
den kommit i sitt högsta läge öppnas en
utblåsningsventil och hejarkolven faller
fritt ned mot pålen. Slaghastigheten upp*
går till 50 slag per minut, hammare till*
verkas från ca 1000 upp till 6 000 kg
motsv. ångförbrukning per timma 400 resp.
1000 kg.
De äro synnerligen effektiva och drift*
säkra, men den nödvändiga och besvär*
liga ånginstallationen har gjort att de
kommit mer och mer ur bruk, åtminstone
för pålningsarbeten av ordinär storleks*
ordning.
Den s.k. McKiernan=hammaren, fig. 11,
arbetar med ånga eller tryckluft enligt
