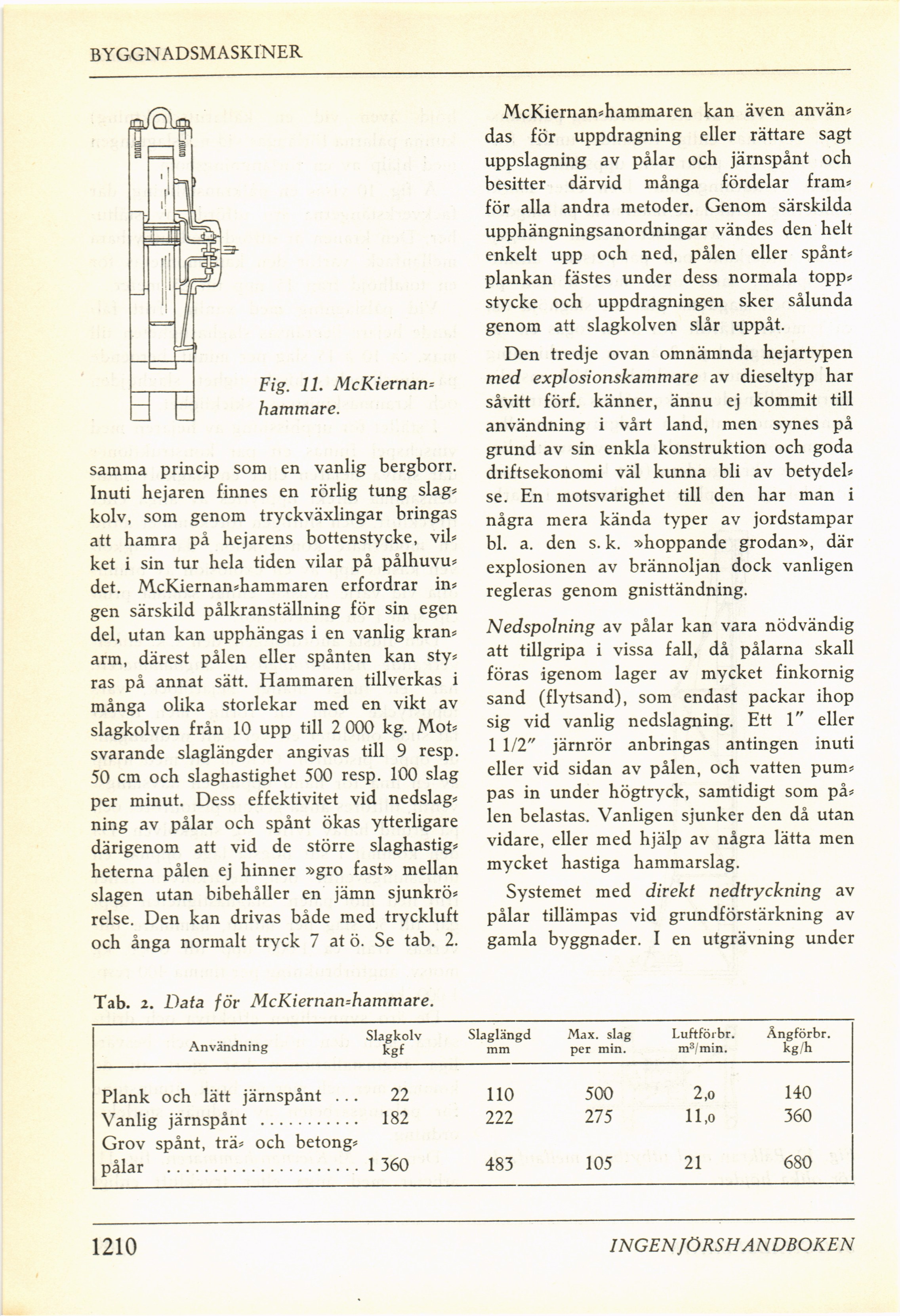

BYGGNADSMASKINER
Fig. 11. McKiernan=
hammare.
samma princip som en vanlig bergborr.
Inuti hejaren finnes en rörlig tung slag*
kolv, som genom tryckväxlingar bringas
att hamra på hejarens bottenstycke, vil*
ket i sin tur hela tiden vilar på pålhuvu*
det. McKiernan*hammaren erfordrar in*
gen särskild pålkranställning för sin egen
del, utan kan upphängas i en vanlig krän*
arm, därest pålen eller spånten kan sty*
ras på annat sätt. Hammaren tillverkas i
många olika storlekar med en vikt av
slagkolven från 10 upp till 2 000 kg. Mot*
svarande slaglängder angivas till 9 resp.
50 cm och slaghastighet 500 resp. 100 slag
per minut. Dess effektivitet vid nedslag*
ning av pålar och spånt ökas ytterligare
därigenom att vid de större slaghastig*
heterna pålen ej hinner »gro fast» mellan
slagen utan bibehåller en jämn sjunkrö*
relse. Den kan drivas både med tryckluft
och ånga normalt tryck 7 at ö. Se tab. 2.
McKiernan*hammaren kan även använ*
das för uppdragning eller rättare sagt
uppslagning av pålar och järnspånt och
besitter därvid många fördelar fram*
för alla andra metoder. Genom särskilda
upphängningsanordningar vändes den helt
enkelt upp och ned, pålen eller spånt*
plankan fästes under dess normala topp*
stycke och uppdragningen sker sålunda
genom att slagkolven slår uppåt.
Den tredje ovan omnämnda hejartypen
med explosionskammare av dieseltyp har
såvitt förf. känner, ännu ej kommit till
användning i vårt land, men synes på
grund av sin enkla konstruktion och goda
driftsekonomi väl kunna bli av betydel*
se. En motsvarighet till den har man i
några mera kända typer av jordstampar
bl. a. den s. k. »hoppande grodan», där
explosionen av brännoljan dock vanligen
regleras genom gnisttändning.
Nedspolning av pålar kan vara nödvändig
att tillgripa i vissa fall, då pålarna skall
föras igenom lager av mycket finkornig
sand (flytsand), som endast packar ihop
sig vid vanlig nedslagning. Ett 1" eller
1 1/2" järnrör anbringas antingen inuti
eller vid sidan av pålen, och vatten pum*
pas in under högtryck, samtidigt som på*
len belastas. Vanligen sjunker den då utan
vidare, eller med hjälp av några lätta men
mycket hastiga hammarslag.
Systemet med direkt nedtryckning av
pålar tillämpas vid grundförstärkning av
gamla byggnader. I en utgrävning under
Tab. 2. Data för McKiernan=hammare.
Användning Slagkolv kgf Slaglängd mm Max. slag per min. Luftförbr. m3/min. Ångförbr. kg/h
Plank och lätt järnspånt ... 22 110 500 2,o 140
Vanlig järnspånt ........... 182 222 275 11,0 360
Grov spånt, trä* och betong* pålar ..................... 1 360 483 105 21 680
1210 INGEN JÖRS HANDBOKEN
