ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING

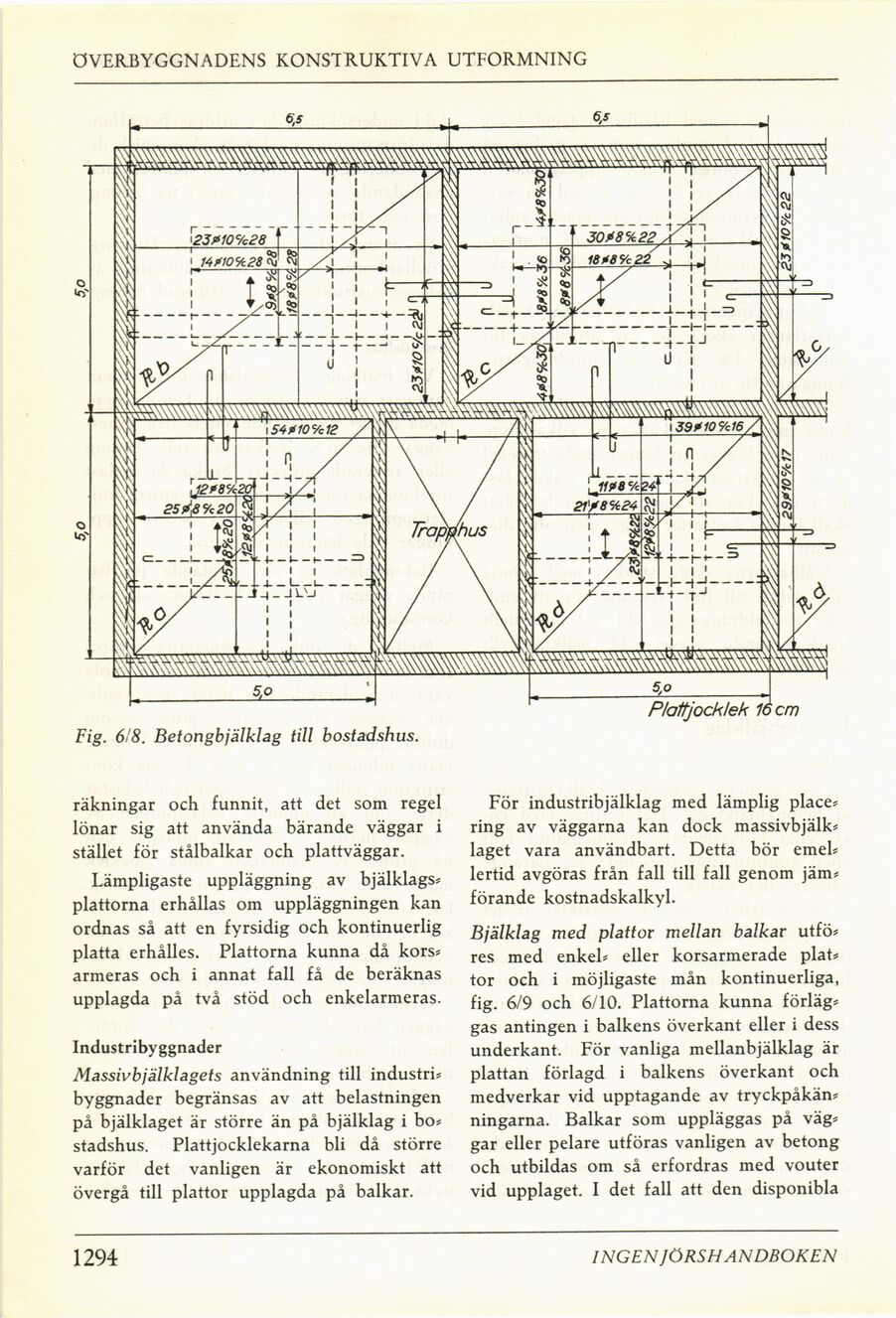

Fig. 6/8. Betongbjälklag till bostadshus.
räkningar och funnit, att det som regel
lönar sig att använda bärande väggar i
stället för stålbalkar och plattväggar.
Lämpligaste uppläggning av bjälklags*
plattorna erhållas om uppläggningen kan
ordnas så att en fyrsidig och kontinuerlig
platta erhålles. Plattorna kunna då kors*
armeras och i annat fall få de beräknas
upplagda på två stöd och enkelarmeras.
Industribyggnader
Massivbjälklagets användning till industri*
byggnader begränsas av att belastningen
på bjälklaget är större än på bjälklag i bo*
stadshus. Plåttjocklekarna bli då större
varför det vanligen är ekonomiskt att
övergå till plattor upplagda på balkar.
För industribjälklag med lämplig place*
ring av väggarna kan dock massivbjälk*
laget vara användbart. Detta bör emel*
lertid avgöras från fall till fall genom jäm*
förande kostnadskalkyl.
Bjälklag med plattor mellan balkar utfö*
res med enkel* eller korsarmerade plat*
tor och i möjligaste mån kontinuerliga,
fig. 6/9 och 6/10. Plattorna kunna förläg*
gas antingen i balkens överkant eller i dess
underkant. För vanliga mellanbjälklag är
plattan förlagd i balkens överkant och
medverkar vid upptagande av tryckpåkän*
ningarna. Balkar som uppläggas på väg*
gar eller pelare utföras vanligen av betong
och utbildas om så erfordras med vouter
vid upplaget. I det fall att den disponibla
1294
INGEN IÖRSH ANDBOKEN
