Full resolution (JPEG) - On this page / på denna sida - Häfte nr 5 - Direkt valsning av göt från icke eldade värmegropar, av Arvid Johansson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

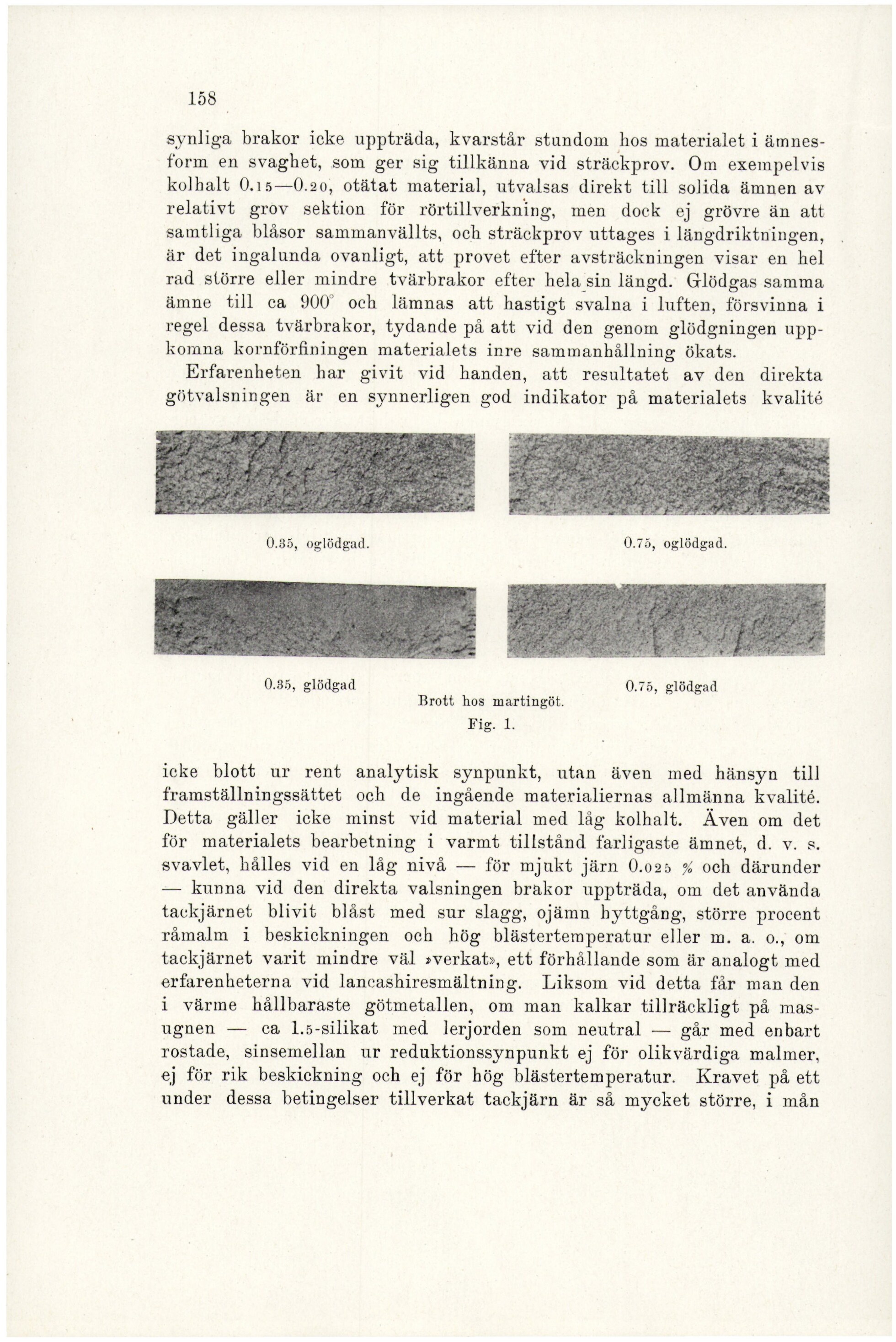

158
synliga brakor icke uppträda, kvarstår stundom hos materialet i ämnes
form en svaghet, som ger sig tillkänna vid sträckprov. Om exempelvis
kolhalt 0.15—0.20, otätat material, utvalsas direkt till solida ämnen av
relativt grov sektion för rörtillverkning, men dock ej grövre än att
samtliga blåsor sammanvällts, och sträckprov uttages i längdriktningen,
är det ingalunda ovanligt, att provet efter avsträckningen visar en hel
rad större eller mindre tvärbrakor efter hela sin längd. Glödgas samma
ämne till ca 900 och lämnas att hastigt svalna i luften, försvinna i
regel dessa tvärbrakor, tydande på att vid den genom glödgningen upp
komna kornförfiningen materialets inre sammanhållning ökats.
Erfarenheten har givit vid handen, att resultatet av den direkta
götvalsningen är en synnerligen god indikator på materialets kvalité
0.35, oglödgad. 0.75, oglödgad.
0.35, glödgad 0.75, glödgad
Brott hos martingöt.
Fig: 1:
icke blott ur rent analytisk synpunkt, utan även med hänsyn till
framställningssättet och de ingående materialiernas allmänna kvalité.
Detta gäller icke minst vid material med låg kolhalt. Även om det
för materialets bearbetning i varmt tillstånd farligaste ämnet, d. v. s.
svavlet, hålles vid en låg nivå — för mjukt järn 0.025 2 och därunder
— kunna vid den direkta valsningen brakor uppträda, om det använda
tackjärnet blivit blåst med sur slagg, ojämn hyttgång, större procent
råmalm i beskickningen och hög blästertemperatur eller m. a. 0., om
tackjärnet varit mindre väl »verkat>, ett förhållande som är analogt med
erfarenheterna vid lancashiresmältning. Liksom vid detta får man den
i värme hållbaraste götmetallen, om man kalkar tillräckligt på mas
ugnen — ca 1.5-silikat med lerjorden som neutral — går med enbart
rostade, sinsemellan ur reduktionssynpunkt ej för olikvärdiga malmer,
ej för rik beskickning och ej för hög blästertemperatur. Kravet på ett
under dessa betingelser tillverkat tackjärn är så mycket större, i mån
<< prev. page << föreg. sida << >> nästa sida >> next page >>
