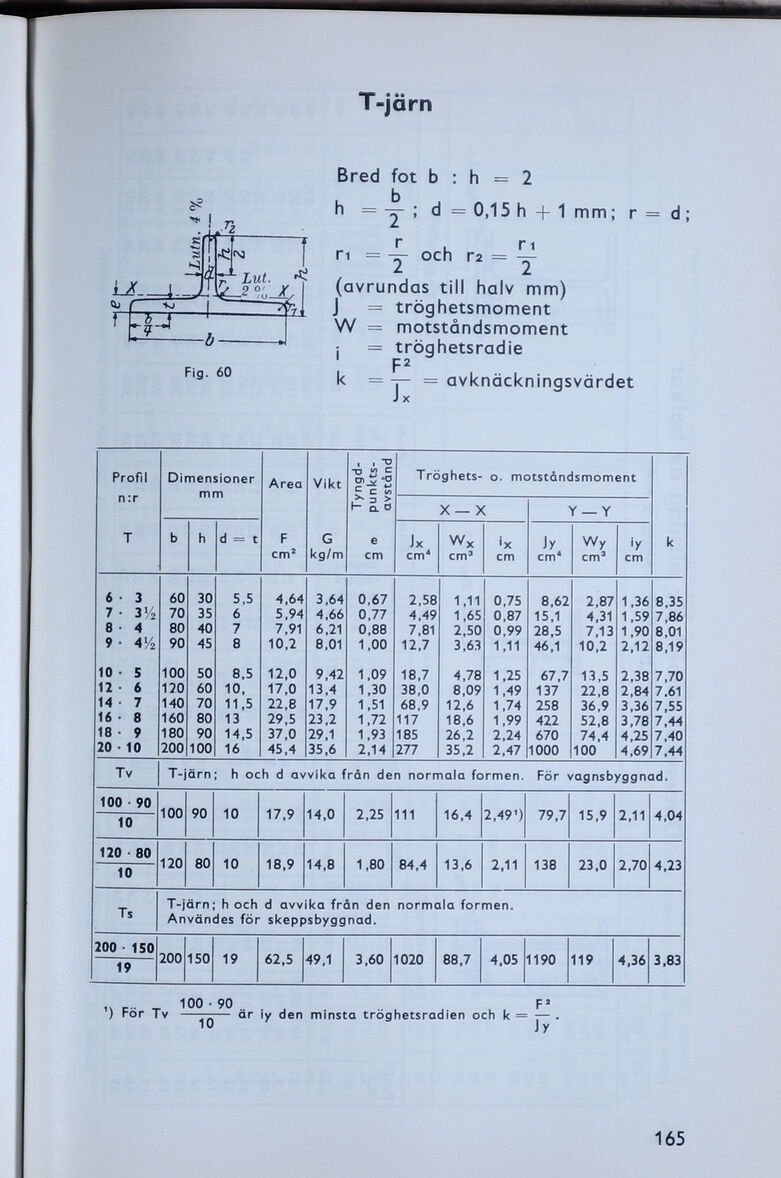

T-jarn
Bred fot b : h = 2
h = y ; d = 0,15 h + 1 mm; r = d;
r u ri
ri = y och T2 = y
(avrundas till halv mm)
J = tröghetsmoment
W = motståndsmoment
i = tröghetsradie
F2
k =-j— = avknäckningsvärdet
J x
Profil n:r Dimensioner mm Area Vikt [-Tyngdpunkts-avstånd-] {+Tyngd- punkts- avstånd+} Tröghets- o. motståndsmoment
X —X Y — Y
T b h d = t F cm8 G kg/m e cm Jx cm4 Wx cm3 ix cm Jy cm4 Wy cm3 iy cm k
6 • 3 60 30 5,5 4,64 3,64 0,67 2,58 1,11 0,75 8,62 2,87 1,36 8,35
7- 3 V2 70 35 6 5,94 4,66 0,77 4,49 1,65 0,87 15,1 4,31 1,59 7,86
8 • 4 80 40 7 ■7,91 6,21 0,88 7,81 2,50 0,99 28,5 7,13 1,90 8,01
9- 4y2 90 45 8 10,2 8,01 1,00 12,7 3,63 1.11 46,1 10,2 2,12 8,19
10 • 5 100 50 8,5 12,0 9,42 1,09 18,7 4,78 1,25 67,7 13,5 2,38 7,70
12- 6 120 60 10, 17,0 13,4 1,30 38,0 8,09 1,49 137 22,8 2,84 7,61
14- 7 140 70 11,5 22,8 17,9 1,51 68,9 12,6 1,74 258 36,9 3,36 7,55
16 • 8 160 80 13 29,5 23,2 1,72 117 18,6 1,99 422 52,8 3,78 7,44
18- 9 180 90 14,5 37,0 29,1 1,93 185 26,2 2,24 670 74,4 4,25 7,40
20 • 10 200 100 16 45,4 35,6 2,14 277 35,2 2,47 1000 100 4,69 7,44
Tv T-järn; h och d avvika frän den normala formen. För vagns byggnad.
100 • 90 10 100 90 10 17,9 14,0 2,25 111 16,4 2.491) 79,7 15,9 2,11 4,04
120 • 80 10 120 80 10 18,9 14,8 1,80 84,4 13,6 2,11 138 23,0 2,70 4,23
Ts T-järn; h och d avvika från den normala formen. Användes för skeppsbyggnad.
200 • 150 19 200 150 19 62,5 49,1 3,60 1020 88,7 4,05 1190 119 4,36 3,83
1) För Tv ——— är iy den minsta tröghetsradien och k = — .
Fig. 60
165
