30
i
Første Afdeling.
Kirkens arkitektoniske Inddeling.
1. De bærende Dele.
§ 24. Gnmdnrare. Grundmurene i de middelalderske
Stenkirker er enkelte Gange overordentlig omhyggelig, men
som oftest ret ufuldkomment udførte (Fig. 7). Simplest er
følgende System: I en Grøft omtrent saa bred som Kirkens
vordende Mure og sædvanlig saa dyb som bred, men lidt smalere

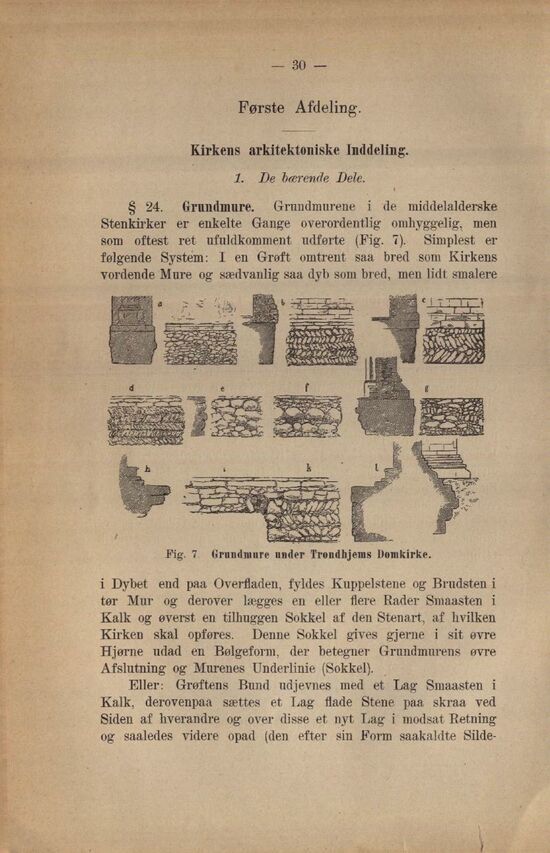

Fig. 7. Grundmure under Trondhjems Domkirke
i Dybet end paa Overfladen, fyldes Kuppelstene og Brudsten i
tør Mur og derover lægges en eller flere Rader Smaasten i
Kalk og øverst en tilhuggen Sokkel af den Stenart, af hvilken
Kirken skal opføres. Denne Sokkel gives gjerne i sit øvre
Hjørne udåd en Bølgeform, der betegner Grundmurens øvre
Afslutning og Murenes Underlinie (Sokkel).
Eller: Grøftens Bund udjevnes med et Lag Smaasten i
Kalk, derovenpaa sættes et Lag flade Stene paa skråa ved
Siden af hverandre og over disse et nyt Lag i modsat Retning
og saaledes videre opad (den efter sin Form saakaldte Silde
