Full resolution (TIFF) - On this page / på denna sida - Fasta lösningar med variabelt atomtal i elementarcellen av docent Gunnar Hägg
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

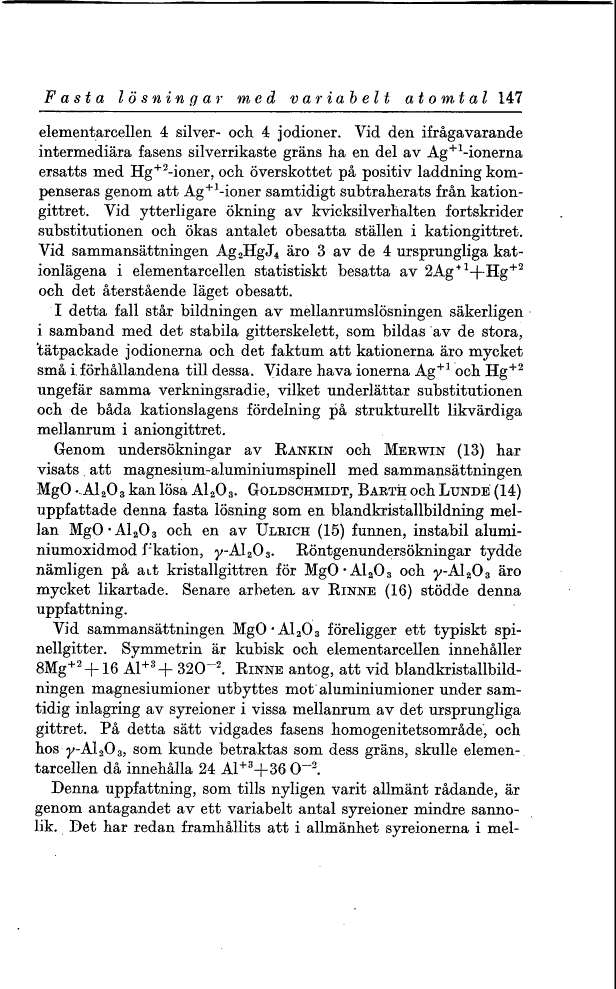

elementarcellen 4 silver- och 4 jodioner. Vid den ifrågavarande
intermediära fasens silverrikaste gräns ha en del av Ag+1-ionerna
ersatts med Hg+2-ioner, och överskottet på positiv laddning
kompenseras genom att Ag+1-ioner samtidigt subtraherats från
kationgittret. Vid ytterligare ökning av kvicksilverhalten fortskrider
substitutionen och ökas antalet obesatta ställen i kationgittret.
Vid sammansättningen Ag2HgJ4 äro 3 av de 4 ursprungliga
kationlägena i elementarcellen statistiskt besatta av 2Ag + 1+Hg+2
och det återstående läget obesatt.
I detta fall står bildningen av mellanrumslösningen säkerligen
i samband med det stabila gitterskelett, som bildas av de stora,
’tätpackade jodionerna och det faktum att kationerna äro mycket
små i förhållandena till dessa. Vidare hava ionerna Ag+1 och Hg+2
ungefär samma verkningsradie, vilket underlättar substitutionen
och de båda kationslagens fördelning på strukturellt likvärdiga
mellanrum i aniongittret.
Genom undersökningar av Rankin och Merwin (13) har
visats att magnesium-aluminiumspinell med sammansättningen
MgO vAl203 kan lösa A1203. Goldschmidt, Barth och Lunde (14)
uppfattade denna fasta lösning som en blandkristallbildning
mellan MgO-Al203 och en av Ulrich (15) funnen, instabil
aluminiumoxidmod Pkation, y-Al203. Röntgenundersökningar tydde
nämligen på att kristallgittren för MgO Al203 och y-Al203 äro
mycket likartade. Senare arbeten, av Rinne (16) stödde denna
uppfattning.
Vid sammansättningen Mg04Al203 föreligger ett typiskt
spinellgitter. Symmetrin är kubisk och elementarcellen innehåller
8Mg+2+16 Al+3+ 32CT2. Rinne antog, att vid
blandkristallbildningen magnesiumioner utbyttes mot aluminiumioner under
samtidig inlagring av syreioner i vissa mellanrum av det ursprungliga
gittret. På detta sätt vidgades fasens homogenitetsområde, och
hos y-Al203, som kunde betraktas som dess gräns, skulle
elementarcellen då innehålla 24 Al+3+36 O-2.
Denna uppfattning, som tills nyligen varit allmänt rådande, är
genom antagandet av ett variabelt antal syreioner mindre
sannolik. Det har redan framhållits att i allmänhet syreionerna i mel-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
