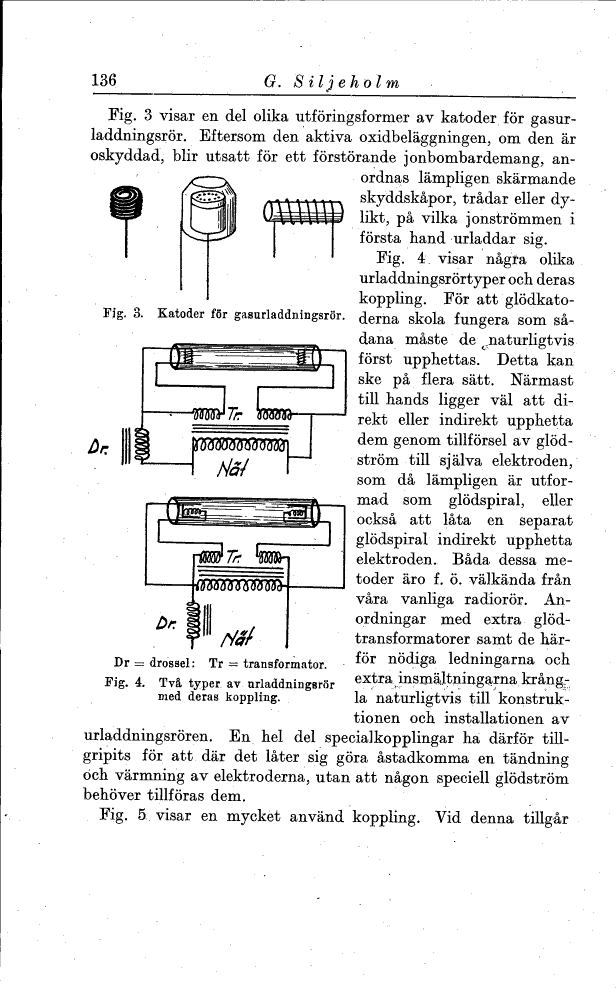

Fig. 3. Katoder för gasurladdningsrör.
Fig. 3 visar en del olika utföringsformer av katoder för
gasurladdningsrör. Eftersom den aktiva oxidbeläggningen, om den är
oskyddad, blir utsatt för ett förstörande jonbombardemang,
anordnas lämpligen skärmande
skyddskåpor, trådar eller
dylikt, på vilka jonströmmen i
första hand urladdar sig.
Fig. 4 visar några olika
urladdningsrörtyper och deras
koppling. För att
glödkato-derna skola fungera som
sådana måste de naturligtvis
först upphettas. Detta kan
ske på flera sätt. Närmast
till hands ligger väl att
direkt eller indirekt upphetta
dem genom tillförsel av
glödström till själva elektroden,
som då lämpligen är
utformad som glödspiral, eller
också att låta en separat
glödspiral indirekt upphetta
elektroden. Båda dessa
metoder äro f. ö. välkända från
våra vanliga radiorör.
Anordningar med extra
glödtransformatorer samt de
härför nödiga ledningarna och
extra insmäjtningarna
krångla naturligtvis till
konstruktionen och installationen av
urladdningsrören. En hel del specialkopplingar ha därför
tillgripits för att där det låter sig göra åstadkomma en tändning
och värmning av elektroderna, utan att någon speciell glödström
behöver tillföras dem.
Fig. 5 visar en mycket använd koppling. Vid denna tillgår
Fig. 4. Två typer av urladdningsrör
med deras koppling.
