maskinen var dyrbar att använda, ty den slukade oerhört
mycket bränsle.
Modellen var trasig och lämnades nu åt Watt till
reparation. Under arbetet kom han att grubbla över maskinens
brister och greps då av en aning om vilken makt en sådan
maskin skulle kunna bli, om den fullkomnades. Han började
grundligt studera ångans egenskaper och verkningar, vilka
väckt hans intresse, redan då han som liten pojke satt fram-

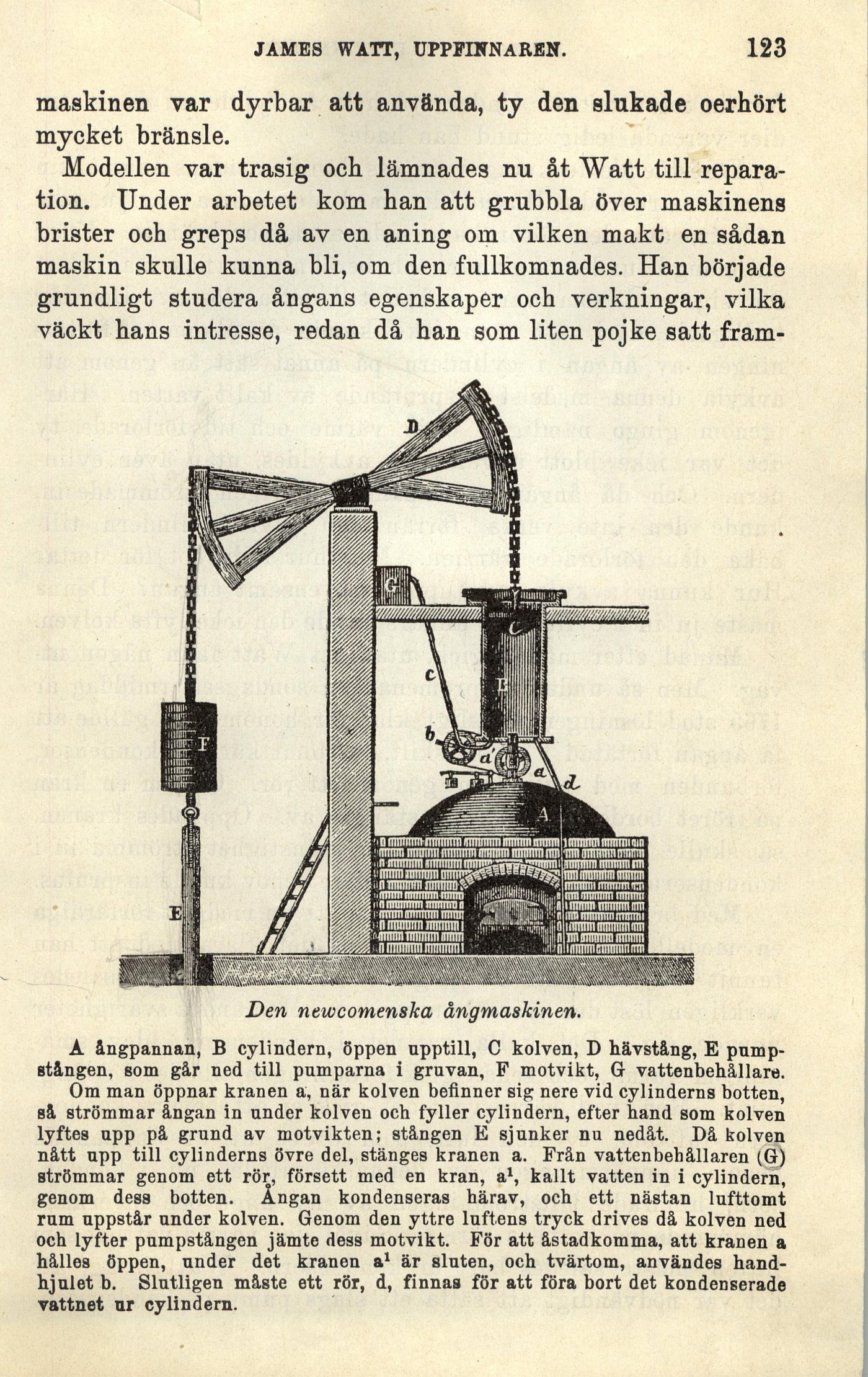

Den newcomenska ångmaskinen.
A ångpannan, B cylindern, öppen upptill, C kolven, D hävstång, E
pump-stången, som går ned till pumparna i gruvan, F motvikt, G vattenbehållare.
Om man öppnar kranen a, när kolven befinner sig: nere vid cylinderns botten,
så strömmar ångan in under kolven och fyller cylindern, efter hand som kolven
lyftes upp på grund av motvikten; stången E sjunker nu nedåt. Då kolven
nått upp till cylinderns övre del, stänges kranen a. Från vatten behåll aren (G)
strömmar genom ett rör, försett med en kran, a1, kallt vatten in i cylindern,
genom dess botten. Ångan kondenseras härav, och ett nästan lufttomt
rum uppstår under kolven. Genom den yttre luftens tryck drives då kolven ned
och lyfter pumpstången jämte dess motvikt. För att åstadkomma, att kranen a
hålles öppen, under det kranen a1 är sluten, och tvärtom, användes
handhjulet b. Slutligen måste ett rör, d, finnas för att föra bort det kondenserade
vattnet ur cylindern.
