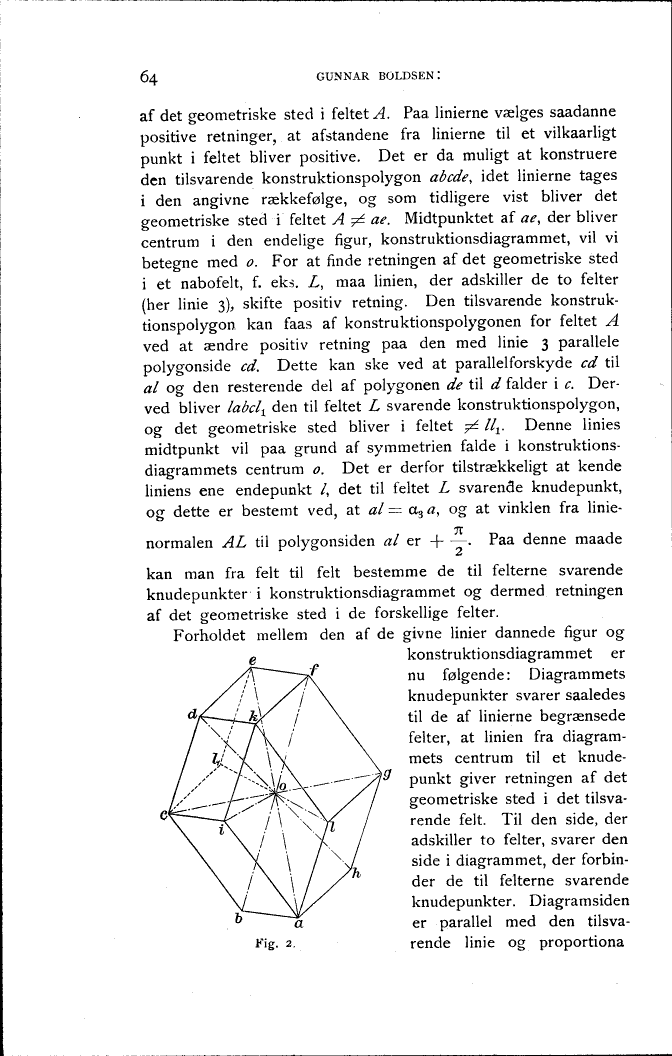

64
GUNNAR BOLDSEN:
af det geometriske sted i feltet Æ Faa, linierne vælges saadanne
positive retninger, at afstandene fra linierne til et vilkaarligt
punkt i feltet bliver positive. Det er da muligt at konstruere
den tilsvarende konstruktionspolygon abede, idet linierne tages
i den angivne rækkefølge, og som tidligere vist bliver det
geometriske sted i feltet A ^ ae. Midtpunktet af ae, der bliver
centrum i den endelige figur, konstruktionsdiagrammet, vil vi
betegne med o. For at finde retningen af det geometriske sted
i et nabofelt, f. eks. L, maa linien, der adskiller de to felter
(her linie 3), skifte positiv retning. Den tilsvarende
konstruktionspolygon. kan faas af konstruktionspolygonen for feltet A
ved at ændre positiv retning paa den med linie 3 parallele
polygonside cd. Dette kan ske ved at parallelforskyde cd til
al og den resterende del af polygonen de til d falder i c.
Derved bliver labcl± den til feltet L svarende konstruktionspolygon,
og det geometriske sted bliver i feltet ^ llv Denne linies
midtpunkt vil paa grund af symmetrien falde i
konstruktionsdiagrammets centrum o. Det er derfor tilstrækkeligt at kende
limens ene endepunkt /, det til feltet L svarende knudepunkt,
og dette er bestemt ved, at al = ct3 a, og at vinklen fra linie-
normalen AL til polygonsiden al er -\––-.
Paa denne maade
kan man fra felt til felt bestemme de til felterne svarende
knudepunkter i konstruktionsdiagrammet og dermed retningen
af det geometriske sted i de forskellige felter.
Forholdet mellem den af de givne linier dannede figur og
konstruktionsdiagrammet
er
nu
Fig. 2,
følgende: Diagrammets
knudepunkter svarer saaledes
til de af linierne begrænsede
felter, at linien fra
diagrammets centrum til et
knudepunkt giver retningen af det
geometriske sted i det
tilsvarende felt. Til den side, der
adskiller to felter, svarer den
side i diagrammet, der
forbinder de til felterne svarende
knudepunkter. Diagramsiden
er parallel med den
tilsvarende linie og proportiona
