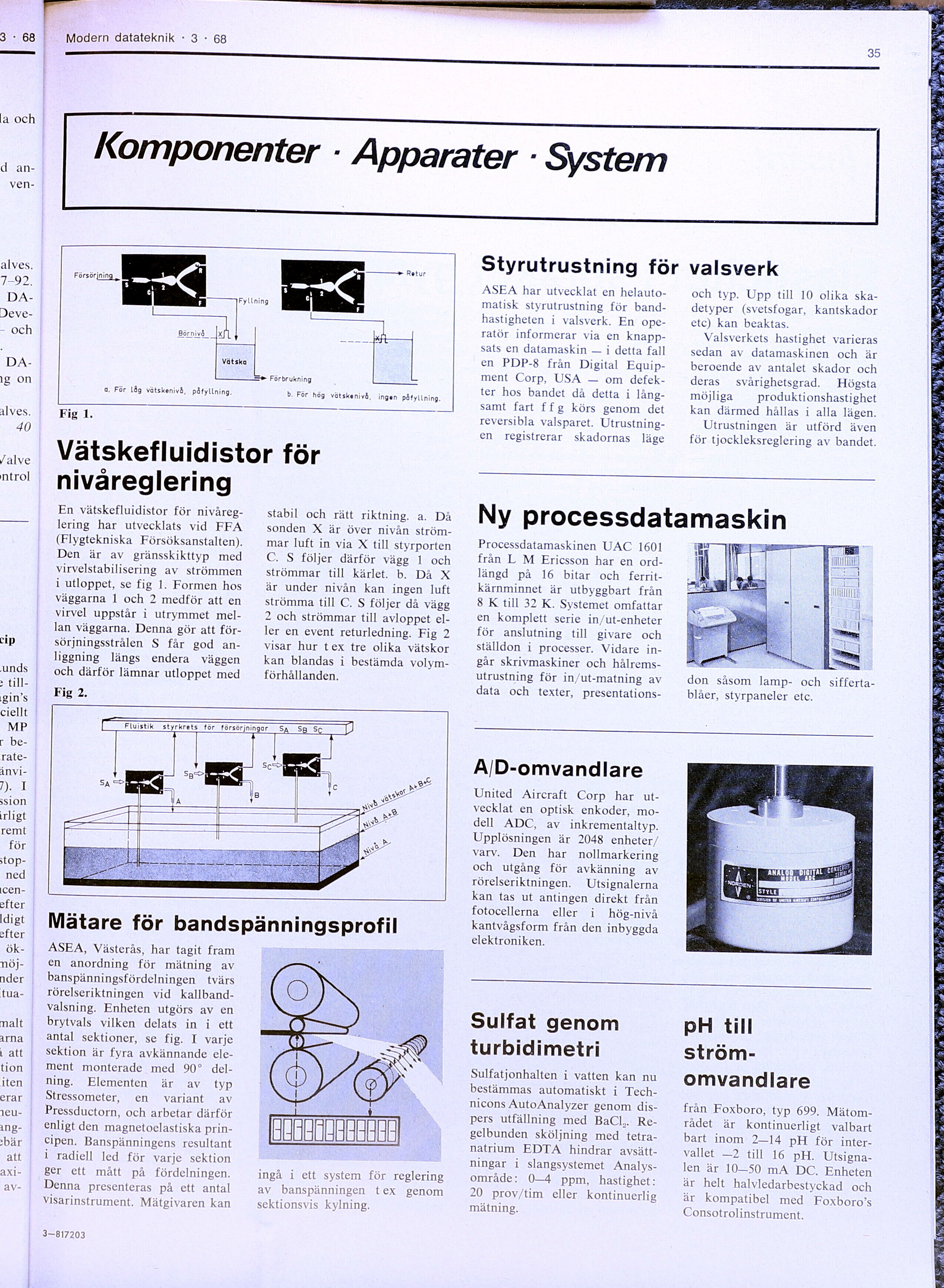

Modern datateknik • 3 • 68
35
Komponenter ■ Apparater • System
Styrutrustning för valsverk
Fig 1.
ASEA har utvecklat en
helautomatisk styrutrustning för
bandhastigheten i valsverk. En
operatör informerar via en
knappsats en datamaskin — i detta fall
en PDP-8 från Digital
Equipment Corp, USA — om
defekter hos bandet då detta i
långsamt fart f f g körs genom det
reversibla valsparet.
Utrustningen registrerar skadornas läge
och typ. Upp till 10 olika
ska-detyper (svetsfogar, kantskador
etc) kan beaktas.
Valsverkets hastighet varieras
sedan av datamaskinen och är
beroende av antalet skador och
deras svårighetsgrad. Högsta
möjliga produktionshastighet
kan därmed hållas i alla lägen.
Utrustningen är utförd även
för tjockleksreglering av bandet.
Vätskefluidistor för
nivåreglering
En vätskefluidistor för
nivåreglering har utvecklats vid FFA
(Flygtekniska Försöksanstalten).
Den är av gränsskikttyp med
virvelstabilisering av strömmen
i utloppet, se fig 1. Formen hos
väggarna 1 och 2 medför att en
virvel uppstår i utrymmet
mellan väggarna. Denna gör att
för-sörjningsstrålen S får god
an-liggning längs endera väggen
och därför lämnar utloppet med
Fig 2.
Mätare för bandspänningsprofil
ASEA, Västerås, har tagit fram
en anordning för mätning av
banspänningsfördelningen tvärs
rörelseriktningen vid
kallband-valsning. Enheten utgörs av en
brytvals vilken delats in i ett
antal sektioner, se fig. I varje
sektion är fyra avkännande
element monterade med 90°
delning. Elementen är av typ
Stressometer, en variant av
Pressductorn, och arbetar därför
enligt den magnetoelastiska
principen. Banspänningens resultant
i radiell led för varje sektion
ger ett mått på fördelningen.
Denna presenteras på ett antal
visarinstrument. Mätgivaren kan
stabil och rätt riktning, a. Då
sonden X är över nivån
strömmar luft in via X till styrporten
C. S följer därför vägg 1 och
strömmar till kärlet, b. Då X
är under nivån kan ingen luft
strömma till C. S följer då vägg
2 och strömmar till avloppet
eller en event returledning. Fig 2
visar hur t ex tre olika vätskor
kan blandas i bestämda
volymförhållanden.
ingå i ett system för reglering
av banspänningen t ex genom
sektionsvis kylning.
Ny processdatamaskin
Processdatamaskinen UAC 1601
från L M Ericsson har en
ordlängd på 16 bitar och
ferrit-kärnminnet är utbyggbart från
8 K till 32 K. Systemet omfattar
en komplett serie in/ut-enheter
för anslutning till givare och
ställdon i processer. Vidare
ingår skrivmaskiner och
hålrems-utrustning för in/ut-matning av
data och texter, presentations-
A/D-omvandlare
United Aircraft Corp har
utvecklat en optisk enkoder,
modell ADC, av inkrementaltyp.
Upplösningen är 2048 enheter/
varv. Den har nollmarkering
och utgång för avkänning av
rörelseriktningen. Utsignalerna
kan tas ut antingen direkt från
fotocellerna eller i hög-nivå
kantvågsform från den inbyggda
elektroniken.
Sulfat genom
turbidimetri
Sulfat jonhalten i vatten kan nu
bestämmas automatiskt i
Tech-nicons AutoAnalyzer genom
dispers utfällning med BaCL.
Regelbunden sköljning med
tetra-natrium EDTA hindrar
avsättningar i slangsystemet
Analysområde : 0—4 ppm, hastighet:
20 prov/tim eller kontinuerlig
mätning.
don såsom lamp- och
sifferta-blåer, styrpaneler etc.
pH till [-strömomvandlare-]
{+ström-
omvandlare+}
från Foxboro, typ 699.
Mätom-rådet är kontinuerligt valbart
bart inom 2—14 pH för
inter-vallet —2 till 16 pH.
Utsigna-len är 10—50 mA DC. Enheten
är helt halvledarbestyckad och
är kompatibel med Foxboro’s
Consotrolinstrument.
