N:r 3
NAUTISK TIDSKRIFT
• 1927
apparatens inre. Utandningen försiggår i en
patron som sitter i masken. Denna patron
avlägsnar kolsyran ur den genomlöpande
luftströmmen. Härvid sjunker trycket inne i
apparaten. Dykaren kan emellertid avläsa
minskningen i trycket på en inbyggd
barometer. Genom att trycka på en knapp eller vrida
på ett ventilhjul är han i stånd att omedelbart
åter åstadkomma normaltryck. Det lilla
handgreppet leder nämligen till, att syre frigöres
och strömmar ut i apparaten.
Lika enkel som denna lösning av
andningsfrågan är, lika effektiv har den visat sig vara.
Ingenting hindrar naturligtvis, att de mest
invecklade metoder för luftregleringen
användas. Olika sådana såsom apparater med
konstant syretillförsel och apparater med
automatisk syredosering ha prövats och visat sig
användbara i djupdykningsapparaten. Systemet
att låta dykaren själv reglera luftombytet och
trycket under förutsättning att ett konstant
innetryck finnes, har emellertid visat sig mest
praktiskt. Det är med dykaretekniken som
med de flesta andra arbeten på sjön: allt
för mycket automatiska arrangemang till enkla
förrättningar är av ingen nytta. Dykaren vet,
att hälsa och arbetsförmåga hänga på, att
han alltid har sin barometer i sikte och att
han, så snart dess visare gör utslag, genom
ett enkelt handgrepp återför trycket till det’
normala. För säkerhets skull har han
dessutom en kontrollant ovanför sig på
dykar-fartyget, som i en telefon avlyssnar det
minsta ljud från apparatens inre. Skulle denne
kontrollant lägga märke till, att bruset som
anger att nytt syre strömmar ut i apparaten
uteblir under någon längre stund, skyndar han
sig att omedelbart vidtaga sina mått och steg.
Den sista huvudpunkten gällde
konstruktionen av det tryckfasta höljet. I detta
hänseende är en jämförelse med undervattensbåten
på sin plats, då djupdykningsapparaten i mångt
och mycket företer likheter med en u-båt.
Olikheterna äro dock ännu större eftersom
undervattensbåten på grund av sin storlek måste
konstrueras med delvis annat material och
efter delvis andra principer.
För pansardykarens vidkommande har man
gjort försök med olika slags metaller såsom
silumin — en gjutmetall med mycket lämpliga
egenskaper — koppar och stål. Valet föll till
slut på stål, utan att man därigenom ville
säga att inte en övergång till någon annan
metall framdeles kunde visa sig nödvändig.
Av säkerhetsskäl urholkas höljets olika delar
av smidda stycken. Höljets form har valts
efter mångfaldiga beräkningar. Det är
sammansatt av kulskålar. Öppningarna för
fönster, leder o. s. v. äro alla cirkelformiga,
klädda med cirkelformiga förstärkningsringar.
Fördelen med de kulformiga skålarna och de
cirkelformiga förstärkningsringarna är den, att
de bibehålla sin form vid allsidigt tryck och
belastningar utifrån.

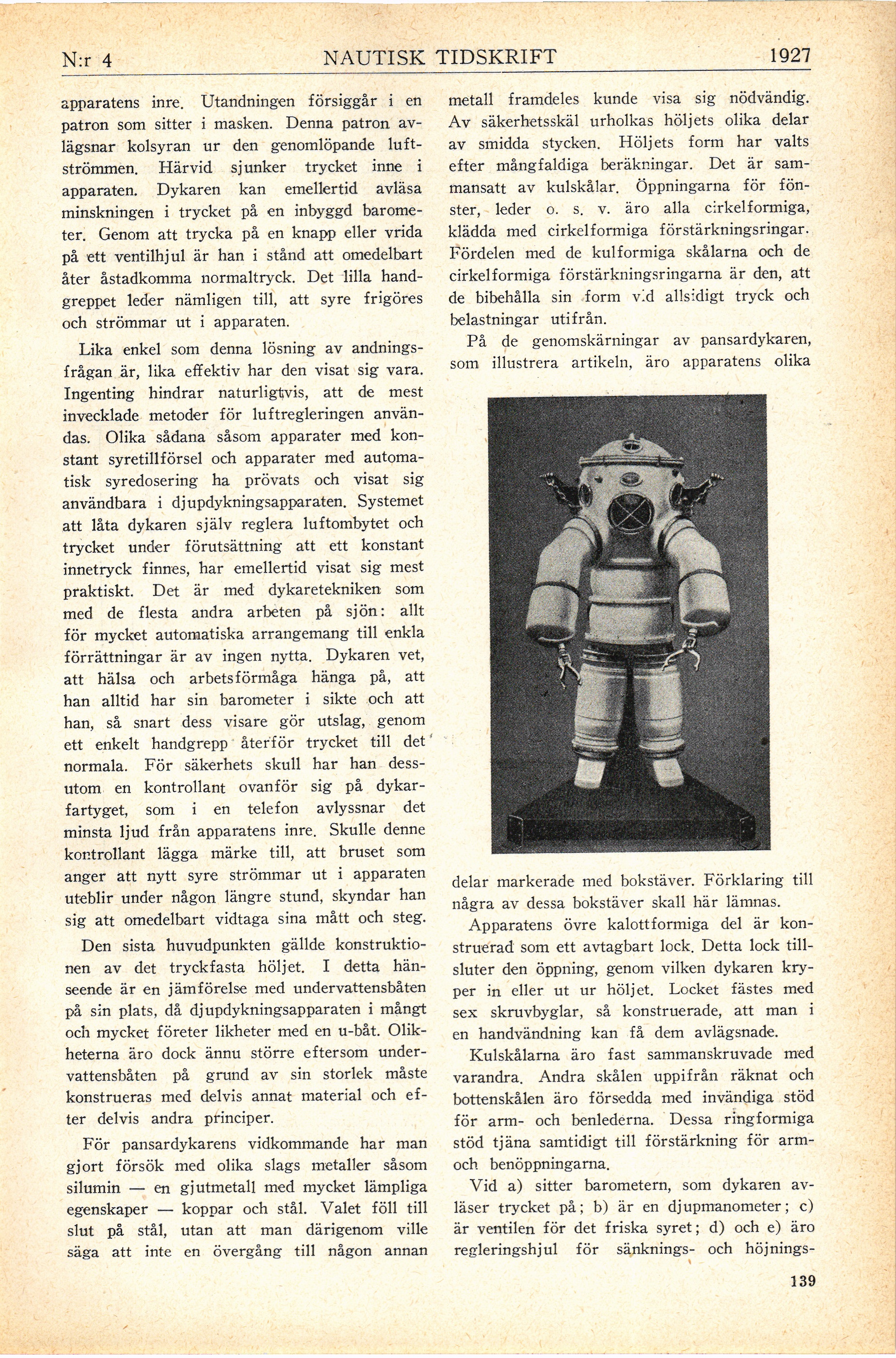

På de genomskärningar av pansardykaren,
som illustrera artikeln, äro apparatens olika
delar markerade med bokstäver. Förklaring till
några av dessa bokstäver skall här lämnas.
Apparatens övre kalottformiga del är
konstruerad som ett avtagbart lock. Detta lock
tillsluter den öppning, genom vilken dykaren
kryper in eller ut ur höljet. Locket fästes med
sex skruvbyglar, så konstruerade, att man i
en handvändning kan få dem avlägsnade.
Kulskålarna äro fast sammanskruvade med
varandra. Andra skålen uppifrån räknat och
bottenskålen äro försedda med invändiga stöd
för arm- och benlederna. Dessa ringformiga
stöd tjäna samtidigt till förstärkning för
arm-och benöppningarna.
Vid a) sitter barometern, som dykaren
avläser trycket på; b) är en djupmanometer; c)
är ventilen för det friska syret; d) och e) äro
regleringshjul för sänknings- och höjnings-
139
