äro däruti lika, att de betinga tvenne olika
rörelser, den ena borrverktygets vridning kring sin
egen axel, den andra dess förskjutning i axiell
led, matningen. Endast vid borrning i svarfstol
gifves understundom åt det å patronskifvan uppfästa
arbetsstycket en roterande rörelse, under det att
den stillastående, i försättaren (supporten) infästa
borren frammatas mot det förra. Vid borrmaskinerna
åter är det nästan alltid borren, som roterar, medan
arbetsstycket står stilla. De flesta borrmaskiner
äro anordnade med vertikal borrspindel, men sådana
med horisontell spindel förekomma äfven.

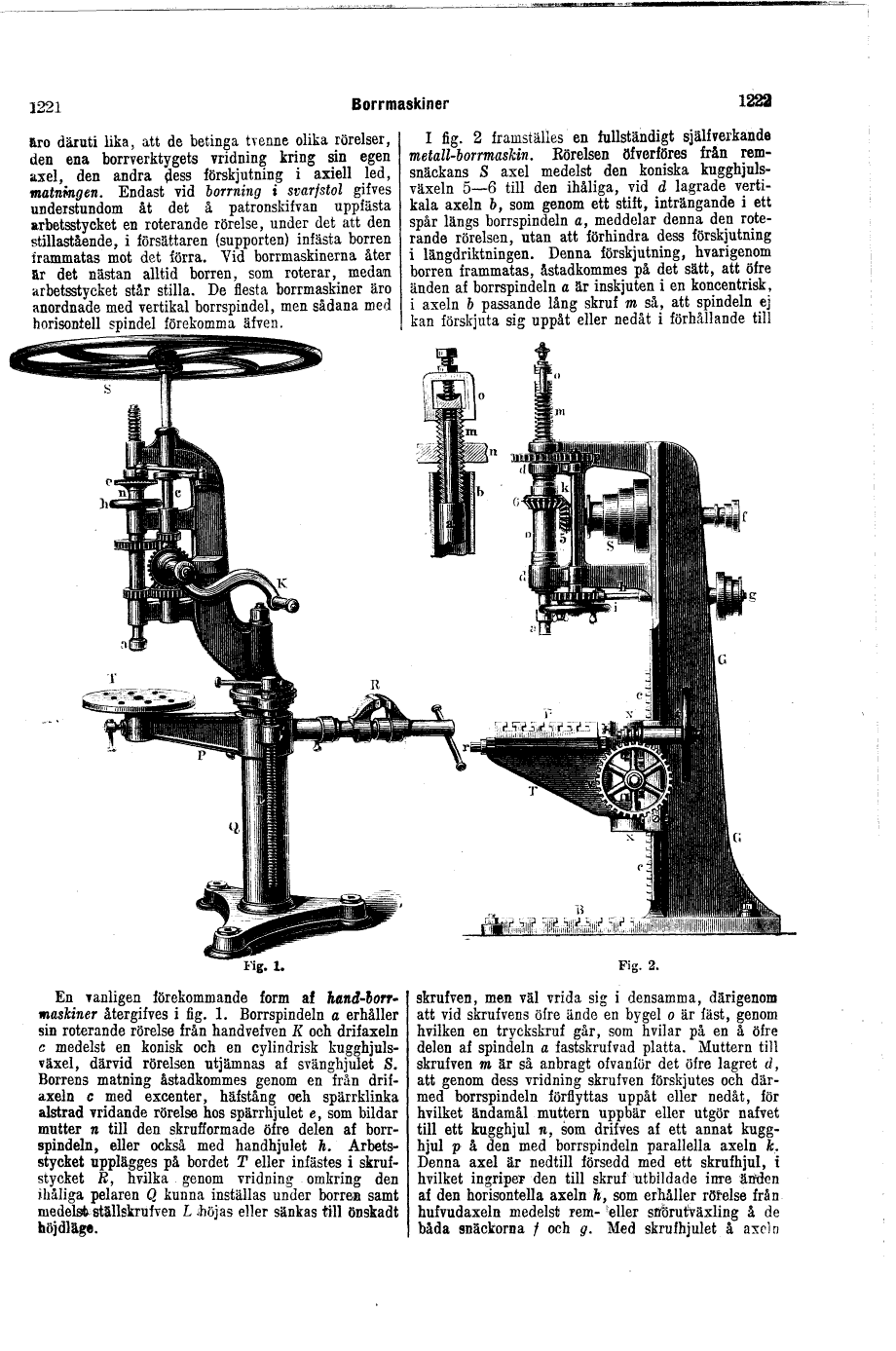

En vanligen förekommande form af hand-borrmaskiner
återgifves i fig. 1. Borrspindeln a erhåller sin
roterande rörelse från handvefven K och drifaxeln c
medelst en konisk och en cylindrisk kugghjulsväxel,
därvid rörelsen utjämnas af svänghjulet S. Borrens
matning åstadkommes genom en från drifaxeln c med
excenter, häfstång oeh spärrklinka alstrad vridande
rörelse hos spärrhjulet e, som bildar mutter n till
den skrufformade öfre delen af borrspindeln, eller
också med handhjulet h. Arbetsstycket upplägges på
bordet T eller infästes i skrufstycket R, hvilka
genom vridning omkring den ihåliga pelaren Q kunna
inställas under borren samt medelst ställskrufven
L höjas eller sänkas till önskadt böjdläge.
I fig. 2 framställes en fullständigt själf
verkande metall-borrmaskin. Rörelsen öfverföres
från remsnäckans S axel medelst den koniska
kugghjulsväxeln 5–6 till den ihåliga, vid d lagrade
vertikala axeln b, som genom ett stift, inträngande
i ett spår längs borrspindeln a, meddelar denna
den roterande rörelsen, utan att förhindra dess
förskjutning i längdriktningen. Denna förskjutning,
hvarigenom borren frammatas, åstadkommes på det sätt,
att öfre änden af borrspindeln a är inskjuten i en
koncentrisk, i axeln b passande lång skruf m så,
att spindeln ej kan förskjuta sig uppåt eller nedåt
i förhållande till
skrufven, men väl vrida sig i densamma, därigenom
att vid skrufvens öfre ände en bygel o är fäst, genom
hvilken en tryckskruf går, som hvilar på en å öfre
delen af spindeln a fastskrufvad platta. Muttern till
skrufven m är så anbragt ofvanför det öfre lagret
d, att genom dess vridning skrufven förskjutes och
därmed borrspindeln förflyttas uppåt eller nedåt,
för hvilket ändamål muttern uppbär eller utgör nafvet
till ett kugghjul n, som drifves af ett annat kugghjul
på den med borrspindeln parallella axeln k. Denna
axel är nedtill försedd med ett skrufhjul, i hvilket
ingriper den till skruf utbildade inre ätfden af
den horisontella axeln h, som erhåller rörelse från
hufvudaxeln medelst rem- eller snörutväxling å de
båda snäckorna f och g. Med skrufhjulet å axeln
