k är vidare förenadt ett handhjul i för
handmatning. Arbetsstycket upplägges på plattan P å
bordet T
och kan med detta inställas i sidoriktningen
medelst skrufven r samt i lämpligt höjdläge medelst
handhjulet t, skrufhjulsutväxlingen v och kuggstången
c. Därjämte är hela bordet vridbart omkring axeln x
vid tvenne tappar i sidostyckena, styrda vid bordets
förskjutning i vertikal led med gejder å borrstolen
G. När bordet genom denna anordning vridits åt sidan,
tjänar grundplattan B såsom bord, då således betydligt
större arbetsstycken kunna intagas i maskinen för
borrning.
För stora arbetsstycken äro borrmaskinerna
anordnade såsom radial- eller kran-borrmaskiner, där
borrmekanismen anbringas å en längre eller kortare
horisontell arm i form af en prisma, inställbar å
olika höjdlägen på och vridbar omkring en vertikal,
cylindrisk pelare. Uppsättas flera borrspindlar på
reglerbara afstånd från hvarandra å en dylik prisma,
uppstå s. k. multipelborrmaskiner, i hvilka flera hål
kunna borras samtidigt, såsom t. ex. för tillverkning
af ångpannor, brobalkar m. m. Dylika maskiner utföras
äfven så, att borrspindlarna uppställas rundt om en
pelare, när fråga är om masstillverkning af föremål
för speciella ändamål. Hit
höra också gevär-borrmaskiner med ett större antal
horisontella borrspindlar bredvid hvarandra.

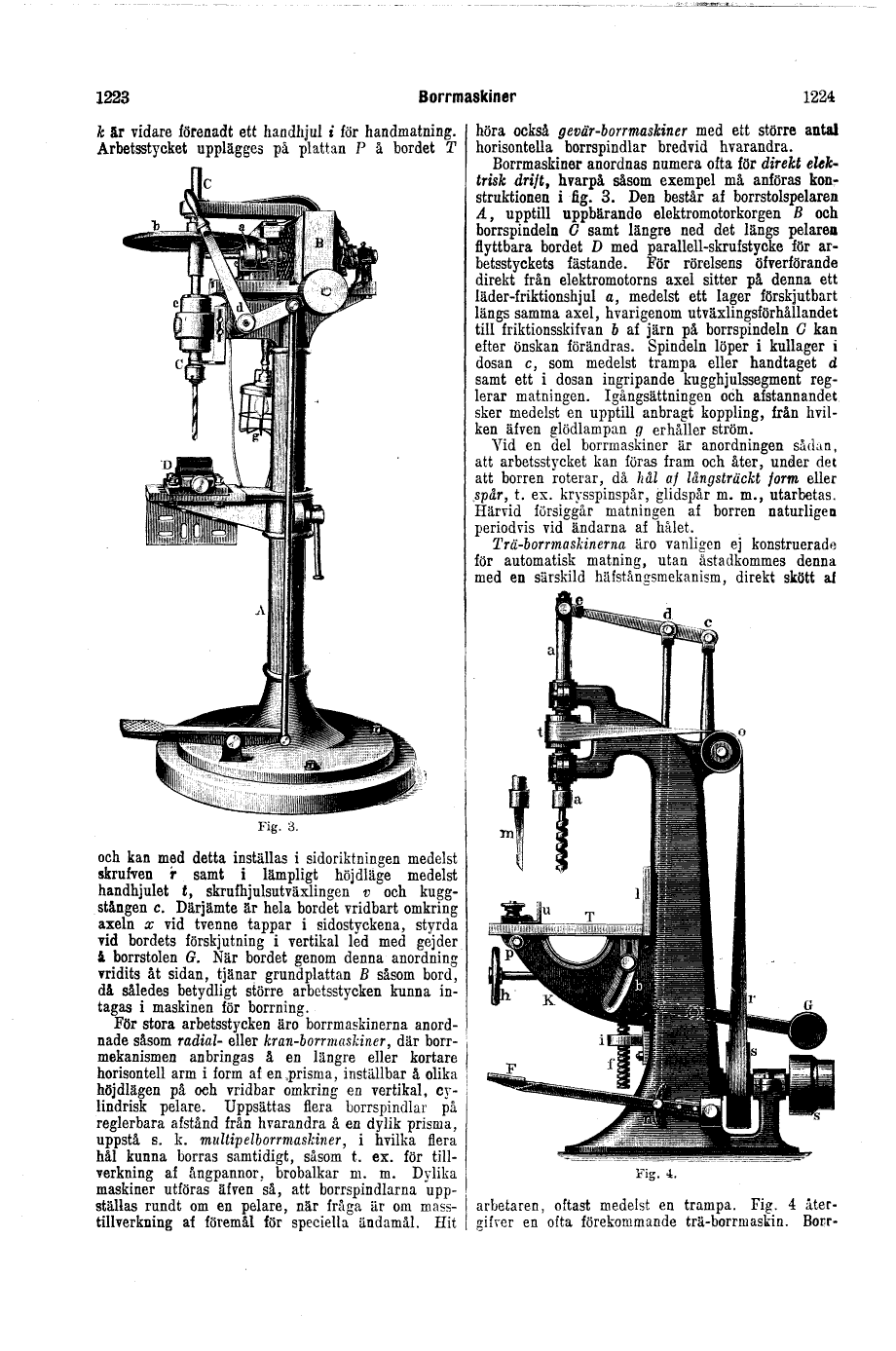

Borrmaskiner anordnas numera ofta för direkt elektrisk
drift, hvarpå såsom exempel må anföras konstruktionen
i fig. 3. Den består af borrstolspelarenA,
upptill uppbärande elektromotorkorgen B och
borrspindeln G samt längre ned det längs pelaren
flyttbara bordet D med parallell-skrufstycke för
arbetsstyckets fästande. För rörelsens öfverförande
direkt från elektromotorns axel sitter på denna ett
läder-friktionshjul a, medelst ett lager förskjutbart
längs samma axel, hvarigenom utväxlingsförhållandet
till friktionsskifvan b af järn på borrspindeln G kan
efter önskan förändras. Spindeln löper i kullager i
dosan c, som medelst trampa eller handtaget d samt
ett i dosan ingripande kugghjulssegment reglerar
matningen. Igångsättningen och afstannandet sker
medelst en upptill anbragt koppling, från hvilken
äfven glödlampan g erhåller ström.
Vid en del borrmaskiner är anordningen sådan, att
arbetsstycket kan föras fram och åter, under det att
borren roterar, då hål af långsträckt form eller spår,
t. ex. krysspinspår, glidspår m. m., utarbetas. Härvid
försiggår matningen af borren naturligen periodvis
vid ändarna af hålet.
Trä-borrmaskinerna äro vanligen ej konstruerade för
automatisk matning, utan åstadkommes denna med en
särskild häfstångsmekanism, direkt skött af
arbetaren, oftast medelst en trampa. Fig.
4 återgifver en ofta förekommande trä-borrmaskin.
