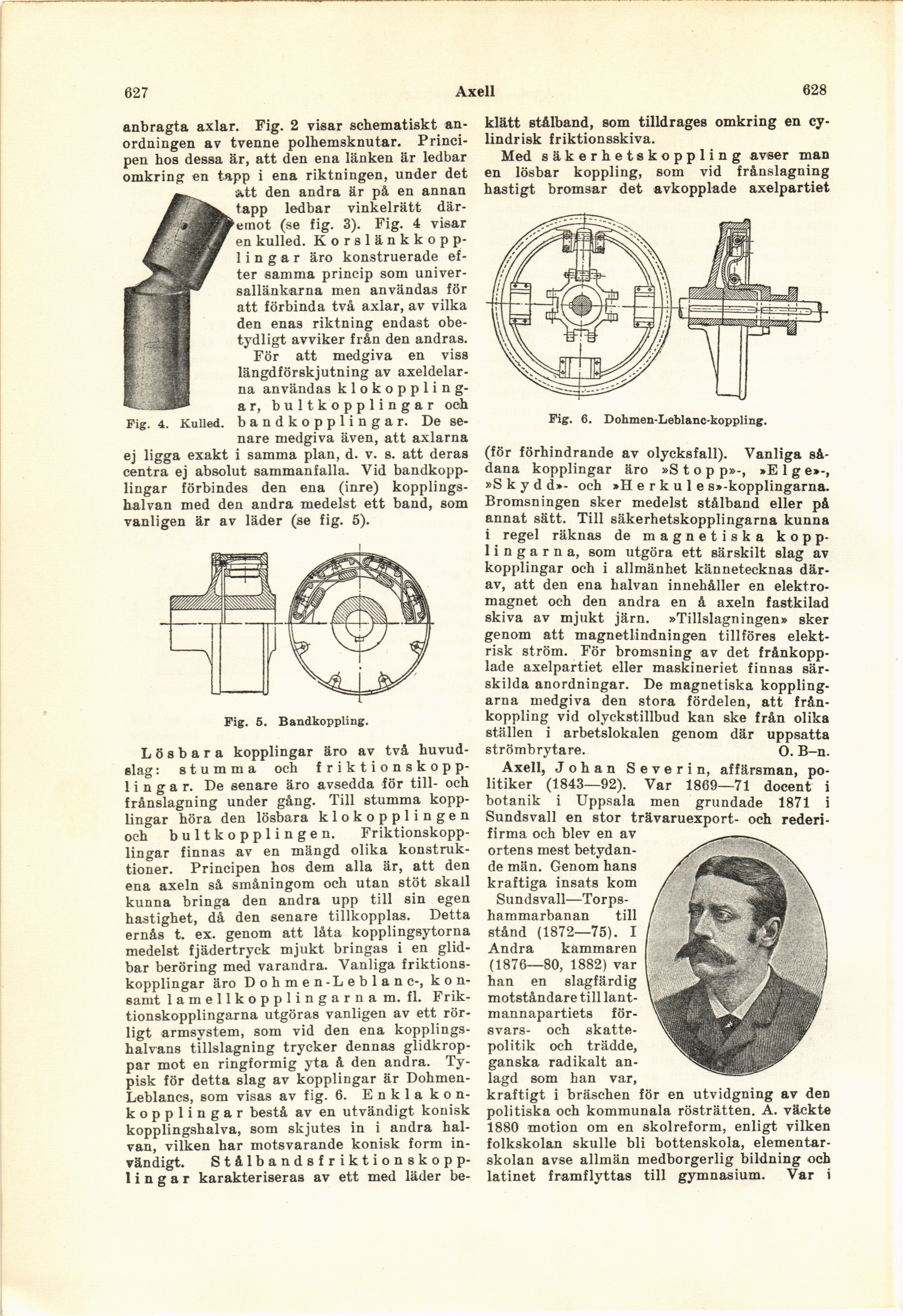

627
Axell
628
Fig. 4. Kulled.
anbragta axlar. Fig. 2 visar schematiskt
anordningen av tvenne polhemsknutar.
Principen hos dessa är, att den ena länken är ledbar
omkring en tapp i ena riktningen, under det
Ätt den andra är på en annan
tapp ledbar vinkelrätt
däremot (se fig. 3). Fig. 4 visar
en kulled.
Korslänkkopp-lingar äro konstruerade
efter samma princip som
univer-sallänkarna men användas för
att förbinda två axlar, av vilka
den enas riktning endast
obetydligt avviker från den andras.
För att medgiva en viss
längdförskjutning av
axeldelarna användas
klokopplingar, bultkopplingar och
bandkopplingar. De
senare medgiva även, att axlarna
ej ligga exakt i samma plan, d. v. s. att deras
centra ej absolut sammanfalla. Vid
bandkopplingar förbindes den ena (inre)
kopplings-halvan med den andra medelst ett band, som
vanligen är av läder (se fig. 5).
Fig. 5. Bandkoppling.
Lösbara kopplingar äro av två
huvudslag : stumma och
friktionskopp-lingar. De senare äro avsedda för till- och
frånslagning under gång. Till stumma
kopplingar höra den lösbara klokopplingen
och bultkopplingen.
Friktionskopp-lingar finnas av en mängd olika
konstruktioner. Principen hos dem alla är, att den
ena axeln så småningom och utan stöt skall
kunna bringa den andra upp till sin egen
hastighet, då den senare tillkopplas. Detta
ernås t. ex. genom att låta kopplingsytorna
medelst fjädertryck mjukt bringas i en
glid-bar beröring med varandra. Vanliga
friktions-kopplingar äro Dohmen-Leblanc-, k o
n-samt lamellkopplingarna m. fl.
Frik-tionskopplingarna utgöras vanligen av ett
rörligt armsystem, som vid den ena
kopplings-halvans tillslagning trycker dennas
glidkroppar mot en ringformig yta å den andra.
Typisk för detta slag av kopplingar är
Dohmen-Leblancs, som visas av fig. 6. Enkla ko
n-kopplingar bestå av en utvändigt konisk
kopplingshalva, som skjutes in i andra
halvan, vilken har motsvarande konisk form
invändigt. Stålbandsfriktionskopp-lingar karakteriseras av ett med läder
be
klätt stålband, som tilldrages omkring en
cylindrisk friktionsskiva.
Med säkerhetskoppling avser man
en lösbar koppling, som vid frånslagning
hastigt bromsar det avkopplade axelpartiet
Fig. 6. Dohmen-Leblanc-koppling.
(för förhindrande av olycksfall). Vanliga
sådana kopplingar äro »Stop p»-, »E 1 g e»-,
»S k y d d>- och »H e r k u 1 e s»-kopplingarna.
Bromsningen sker medelst stålband eller på
annat sätt. Till säkerhetskopplingarna kunna
i regel räknas de magnetiska
kopplingarna, som utgöra ett särskilt slag av
kopplingar och i allmänhet kännetecknas
därav, att den ena halvan innehåller en
elektro-magnet och den andra en å axeln fastkilad
skiva av mjukt järn. »Tillslagningen» sker
genom att magnetlindningen tillföres
elektrisk ström. För bromsning av det
frånkopp-lade axelpartiet eller maskineriet finnas
särskilda anordningar. De magnetiska
kopplingarna medgiva den stora fördelen, att
från-koppling vid olyckstillbud kan ske från olika
ställen i arbetslokalen genom där uppsatta
strömbrytare. O. B-n.
Axell, Johan Severin, affärsman,
politiker (1843—92). Var 1869—71 docent i
botanik i Uppsala men grundade 1871 i
Sundsvall en stor trävaruexport- och
rederifirma och blev en av
ortens mest
betydande män. Genom hans
kraftiga insats kom [-Sundsvall—Torps-hammarbanan-]
{+Sundsvall—Torps-
hammarbanan+} till
stånd (1872—75). I
Andra kammaren
(1876—80, 1882) var
han en slagfärdig
motståndare till
lantmannapartiets försvars- och
skattepolitik och trädde,
ganska radikalt
anlagd som han var,
kraftigt i bräschen för en utvidgning av den
politiska och kommunala rösträtten. A. väckte
1880 motion om en skolreform, enligt vilken
folkskolan skulle bli bottenskola,
elementarskolan avse allmän medborgerlig bildning och
latinet framflyttas till gymnasium. Var i
