485
Bleckvarutillverkning
486
skjutna i förhållande till varandra på två
medelst vev och kugghjul vridbara axlar,
verkställa klippningen. Större grad- och rullsaxar
drivas med maskinkraft. — Runda mindre

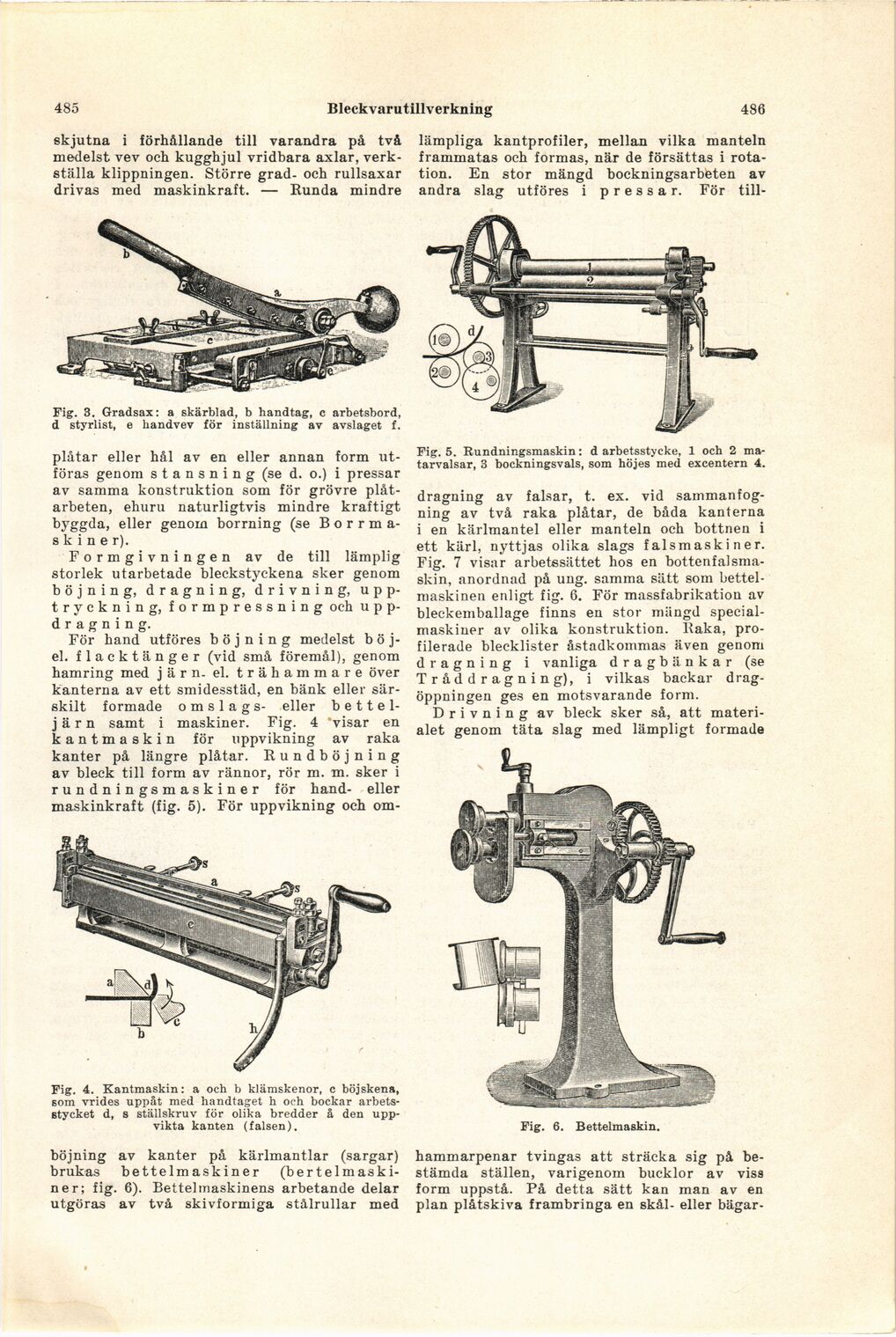

Fig. 3. Gradsax: a skärblad, b handtag, c arbetsbord,
d styrlist, e handvev för inställning av avslaget f.
plåtar eller hål av en eller annan form
utföras genom s t a n s n i n g (se d. o.) i pressar
av samma konstruktion som för grövre
plåtarbeten, ehuru naturligtvis mindre kraftigt
byggda, eller genom borrning (se
Borrmaskiner).
Formgivningen av de till lämplig
storlek utarbetade bleckstyckena sker genom
böjning, dragning, drivning, u p
p-tryckning, formpressning och
uppdragning.
För hand utföres böjning medelst b ö
j-el. flacktänger (vid små föremål), genom
hamring med järn- el. trähammare över
kanterna av ett smidesstäd, en bänk eller
särskilt formade omslags- eller b e 11 e
1-j ä r n samt i maskiner. Fig. 4 visar en
kantmaskin för uppvikning av raka
kanter på längre plåtar. Rundböjning
av bleck till form av rännor, rör m. m. sker i
rundningsmaskiner för hand- eller
maskinkraft (fig. 5). För uppvikning och om-
Fig. 4. Kantmaskin: a och b klämskenor, c böj skena,
som vrides uppåt med handtaget h och bockar
arbets-stycket d, s ställskruv för olika bredder å den
uppvikta kanten (falsen).
böjning av kanter på kärlmantlar (sargar)
brukas bettelmaskiner
(bertelmaski-ner; fig. 6). Bettelmaskinens arbetande delar
utgöras av två skivformiga stålrullar med
lämpliga kantprofiler, mellan vilka manteln
frammatas och formas, när de försättas i
rotation. En stor mängd bockningsarbeten av
andra slag utföres i pressar. För till-
Fig. 5. Rundningsmaskin: d arbetsstycke, 1 och 2
ma-tarvalsar, 3 bockningsvals, som höjes med excentern 4.
dragning av falsar, t. ex. vid
sammanfog-ning av två raka plåtar, de båda kanterna
i en kärlmantel eller manteln och bottnen i
ett kärl, nyttjas olika slags falsmaskiner.
Fig. 7 visar arbetssättet hos en bottenf al
smaskin, anordnad på ung. samma sätt som
bettelmaskinen enligt fig. 6. För massfabrikation av
bleckemballage finns en stor mängd
specialmaskiner av olika konstruktion. Raka,
profilerade blecklister åstadkommas även genom
dragning i vanliga dragbänkar (se
Tråddragning), i vilkas backar
dragöppningen ges en motsvarande form.
Drivning av bleck sker så, att
materialet genom täta slag med lämpligt formade
Fig. 6. Bettelmaskin.
hammarpenar tvingas att sträcka sig på
bestämda ställen, varigenom bucklor av viss
form uppstå. På detta sätt kan man av en
plan plåtskiva frambringa en skål- eller bägar-
