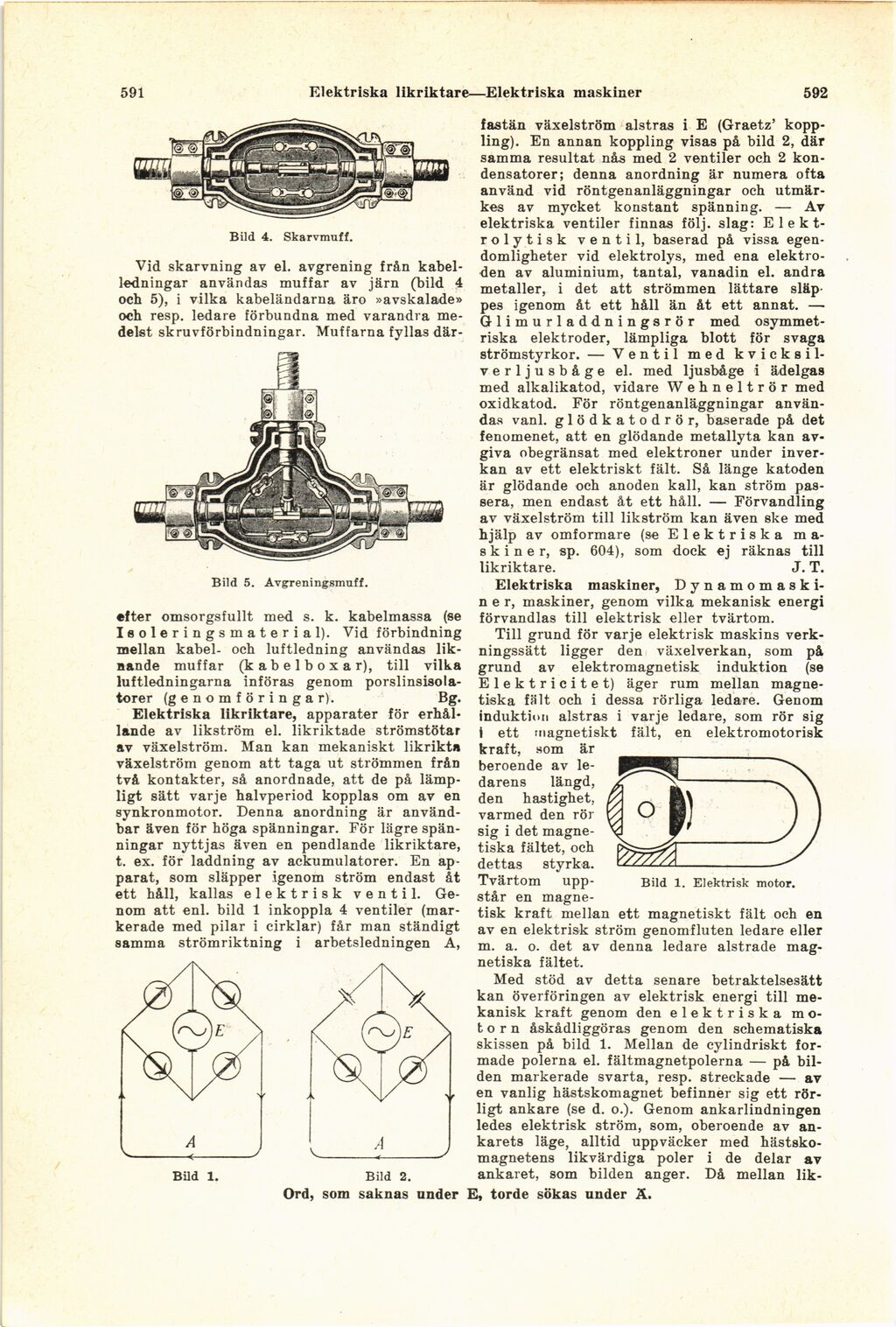

591
Elektriska likriktare—Elektriska maskiner
592
Vid skarvning av el. avgrening från
kabelledningar användas muffar av järn (bild 4
och 5), i vilka kabeländarna äro »avskalade»
och resp, ledare förbundna med varandra
medelst skruvförbindningar. Muffarna fyllas där-
efter omsorgsfullt med s. k. kabelmassa (se
Isoler ingsmat er i al). Vid förbindning
mellan kabel- och luftledning användas
liknande muffar (k a b e 1 b o x a r), till vilka
luftledningarna införas genom
porslinsisola-torer (genomföringar). Bg.
Elektriska likriktare, apparater för
erhållande av likström el. likriktade strömstötar
av växelström. Man kan mekaniskt likrikta
växelström genom att taga ut strömmen från
två kontakter, så anordnade, att de på
lämpligt sätt varje halvperiod kopplas om av en
synkronmotor. Denna anordning är
användbar även för höga spänningar. För lägre
spänningar nyttjas även en pendlande likriktare,
t. ex. för laddning av ackumulatorer. En
apparat, som släpper igenom ström endast åt
ett håll, kallas elektrisk ventil.
Genom att enl. bild 1 inkoppla 4 ventiler
(markerade med pilar i cirklar) får man ständigt
samma strömriktning i arbetsledningen A,
Bild 1. Bild 2.
Ord, som saknas under
fastän växelström alstras i E (Graetz’
koppling). En annan koppling visas på bild 2, där
samma resultat nås med 2 ventiler och 2
kon-densatorer; denna anordning är numera ofta
använd vid röntgenanläggningar och
utmär-kes av mycket konstant spänning. — Av
elektriska ventiler finnas följ, slag: E 1 e k
t-rolytisk ventil, baserad på vissa
egendomligheter vid elektrolys, med ena
elektroden av aluminium, tantal, vanadin el. andra
metaller, i det att strömmen lättare släp
pes igenom åt ett håll än åt ett annat. —
Glimurladdningsrör med
osymmetriska elektroder, lämpliga blott för svaga
strömstyrkor. — Ventil med
kvicksilverljusbåge el. med ljusbåge i ädelgas
med alkalikatod, vidare Wehneltrör med
oxidkatod. För röntgenanläggningar
användas vanl. glödkatodrör, baserade på det
fenomenet, att en glödande metallyta kan
avgiva obegränsat med elektroner under
inverkan av ett elektriskt fält. Så länge katoden
är glödande och anoden kall, kan ström
passera, men endast åt ett håll. — Förvandling
av växelström till likström kan även ske med
hjälp av omformare (se Elektriska
maskiner, sp. 604), som dock ej räknas till
likriktare. J. T.
Elektriska maskiner,
Dynamomaski-ner, maskiner, genom vilka mekanisk energi
förvandlas till elektrisk eller tvärtom.
Till grund för varje elektrisk maskins
verkningssätt ligger den växelverkan, som på
grund av elektromagnetisk induktion (se
Elektricitet) äger rum mellan
magnetiska fält och i dessa rörliga ledare. Genom
induktion alstras i varje ledare, som rör sig
i ett magnetiskt fält, en elektromotorisk
kraft, som är
beroende av
ledarens längd,
den hastighet,
varmed den rör
sig i det
magnetiska fältet, och
dettas styrka.
Tvärtom
uppstår en magne-
tisk kraft mellan ett magnetiskt fält och en
av en elektrisk ström genomfluten ledare eller
m. a. o. det av denna ledare alstrade
magnetiska fältet.
Med stöd av detta senare betraktelsesätt
kan överföringen av elektrisk energi till
mekanisk kraft genom den elektriska
motorn åskådliggöras genom den schematiska
skissen på bild 1. Mellan de cylindriskt
formade polerna el. fältmagnetpolerna — på
bilden markerade svarta, resp, streckade — av
en vanlig hästskomagnet befinner sig ett
rörligt ankare (se d. o.). Genom ankarlindningen
ledes elektrisk ström, som, oberoende av
ankarets läge, alltid uppväcker med
hästsko-magnetens likvärdiga poler i de delar av
ankaret, som bilden anger. Då mellan
lik-5, torde sökas under Ä.
Bild 4. Skarvmuff.
Bild 5. Avgreningsmuff.
Bild 1. Elektrisk motor.
