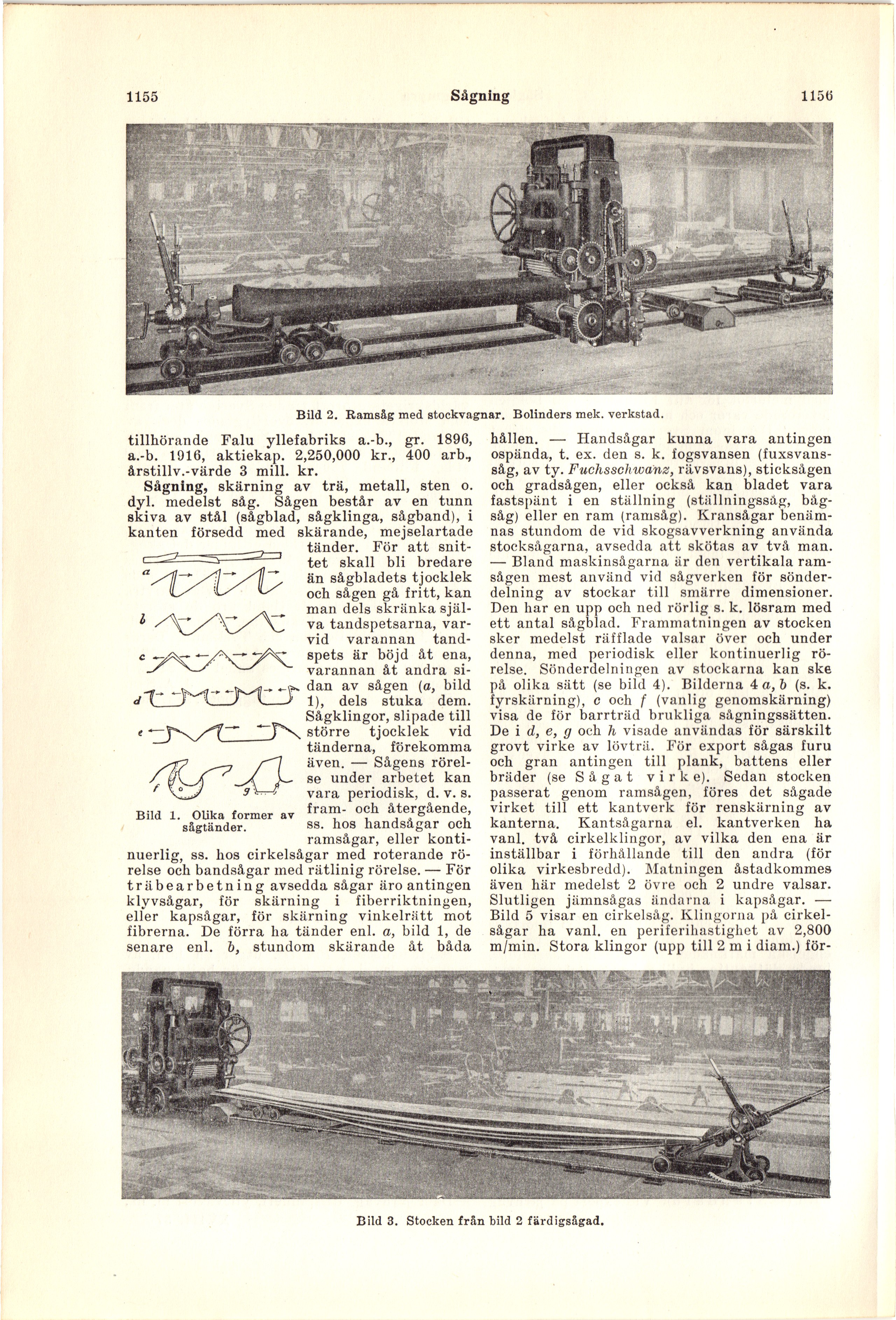

1155
Sågning
1156
Bild 2. Ramsåg med stockvagnar. Bolinders mek. verkstad.
tillhörande Falu yllefabriks a.-b., gr. 1896,
a.-b. 1916, aktiekap. 2,250,000 kr., 400 arb.,
årstillv.-värde 3 mill. kr.
Sågning, skärning av trä, metall, sten o.
dyl. medelst såg. Sågen består av en tunn
skiva av stål (sågblad, sågklinga, sågband), i
kanten försedd med skärande, mejselartade
tänder. För att
snittet skall bli bredare
än sågbladets tjocklek
och sågen gå fritt, kan
man dels skranka
själva tandspetsarna,
varvid varannan
tandspets är böjd åt ena,
varannan åt andra
sidan av sågen (a, bild
1), dels stuka dem.
Sågklingor, slipade till
större tjocklek vid
tänderna, förekomma
även. — Sågens
rörelse under arbetet kan
vara periodisk, d. v. s.
fram- och återgående,
ss. hos handsågar och
ramsågar, eller
konti
nuerlig, ss. hos cirkelsågar med roterande
rörelse och bandsågar med rätlinig rörelse. — För
trä bearbetning avsedda sågar äro antingen
klyvsågar, för skärning i fiberriktningen,
eller kapsågar, för skärning vinkelrätt mot
fibrerna. De förra ha tänder enl. a, bild 1, de
senare enl. b, stundom skärande åt båda
Bild 1. Olika former av
sågtänder.
hållen. — Handsågar kunna vara antingen
ospända, t. ex. den s. k. fogsvansen
(fuxsvans-såg, av ty. Fuchsschwänz, rävsvans), sticksågen
och gradsågen, eller också kan bladet vara
fastspänt i en ställning (ställningssåg,
båg-såg) eller en ram (ramsåg). Kransågar
benämnas stundom de vid skogsavverkning använda
stocksågarna, avsedda att skötas av två man.
— Bland maskinsågarna är den vertikala
ramsågen mest använd vid sågverken för
sönder-delning av stockar till smärre dimensioner.
Den har en upp och ned rörlig s. k. lösram med
ett antal sågblad. Frammatningen av stocken
sker medelst räfflade valsar över och under
denna, med periodisk eller kontinuerlig
rörelse. Sönderdelningen av stockarna kan ske
på olika sätt (se bild 4). Bilderna 4 a, b (s. k.
fyrskärning), c och f (vanlig genomskärning)
visa de för barrträd brukliga sågningssätten.
De i d, e, g och h visade användas för särskilt
grovt virke av lövträ. För export sågas furu
och gran antingen till plank, battens eller
bräder (se S å g a t virke). Sedan stocken
passerat genom ramsågen, föres det sågade
virket till ett kantverk för renskärning av
kanterna. Kantsågarna el. kantverken ha
vanl. två cirkelklingor, av vilka den ena är
inställbar i förhållande till den andra (för
olika virkesbredd). Matningen åstadkommes
även här medelst 2 övre och 2 undre valsar.
Slutligen jämnsågas ändarna i kapsågar. —
Bild 5 visar en cirkelsåg. Klingorna på
cirkelsågar ha vanl. en periferihastighet av 2,800
m/min. Stora klingor (upp till 2 m i diam.) för-
Bild 3. Stocken från bild 2 färdigsågad.
