1315
Ångpanna
1316
vattenemulsionen, 2) tätt liggande tuber
el. 3) tuber, skyddade för den direkta
bestrålningen genom murverk, isoleringsämne
eller järn (s. k. B a i 1 e y v ä g g a rj.
Sistnämnda alternativ har betydelse vid
kolpul-vereldning för vissa kolslag med besvärliga
slaggegenskaper. Den svenska
Forssblad-pannan är en utpräglad strålningspanna,
särskilt avsedd för olje- eller
kolpulvereld-ning. Den största hittills i Sverige
tillverkade pannan (150 ton ånga per tim.) är av
denna typ.
Vattenrörpannan har numera vidsträckt
användning på såväl krigsfartyg som
handelsfartyg. Bild 7 visar en modern dylik panna
för oljeeldning. Vattenrörpannan nyttjas även
på lokomotiv, ehuru tills vidare ganska litet.
Ångpannetekniken utvecklas f. n. mycket
starkt. Man söker minska
tillverkningskostnaden och utrymmesbehovet per ton ånga,
öka driftsäkerheten och höja panntrycket.
Redan De Laval konstruerade på 189Ö-talet
högtryckspannor för tryck intill 220 atm. D e
L a v a 1 p a n n a n utgjordes av en enda lång
rörsträng av liten diam.; vatten inmatades i
rörets ena ända, och överhettad ånga uttogs
ur den andra. Drifttekniska svårigheter
gjorde. att pannan ej dög till praktiskt bruk.
Under senaste årtionden ha flera slags
högtryckspannor framkommit. En sådan är den
av svensken J. V. Blomqvist konstruerade
atmospannan. som utgöres
av tuber för vattnets
förvärm-ning och ångans överhettning
samt en roterande eldyta.
En annan specialtyp är
Benson [»annan. som
konstrueras för ett med belastningen
växlande tryck.
Bensonpannan liknar i princip De
La-valpannan. Ytterligare
specialtyper äro bl. a.
Sulzer-pannan och Löf fler
pannan. Sulzerpannan är rätt
lik Bensonpannan.
Löffler-pannan arbetar efter en
annan princip. Mättad ånga
pumpas av fläkt genom ett
system rör. utsatta för
bestrålning i förbränningsrummet,
varvid ångan starkt
överhettas och delvis avgår till
ång-motorn. delvis tillbaka till
själva ånggeneratorn. som
utgöres av en för gasvärmet
skyddad hetvattenhehållare. i
vilken överhettningsvärmet

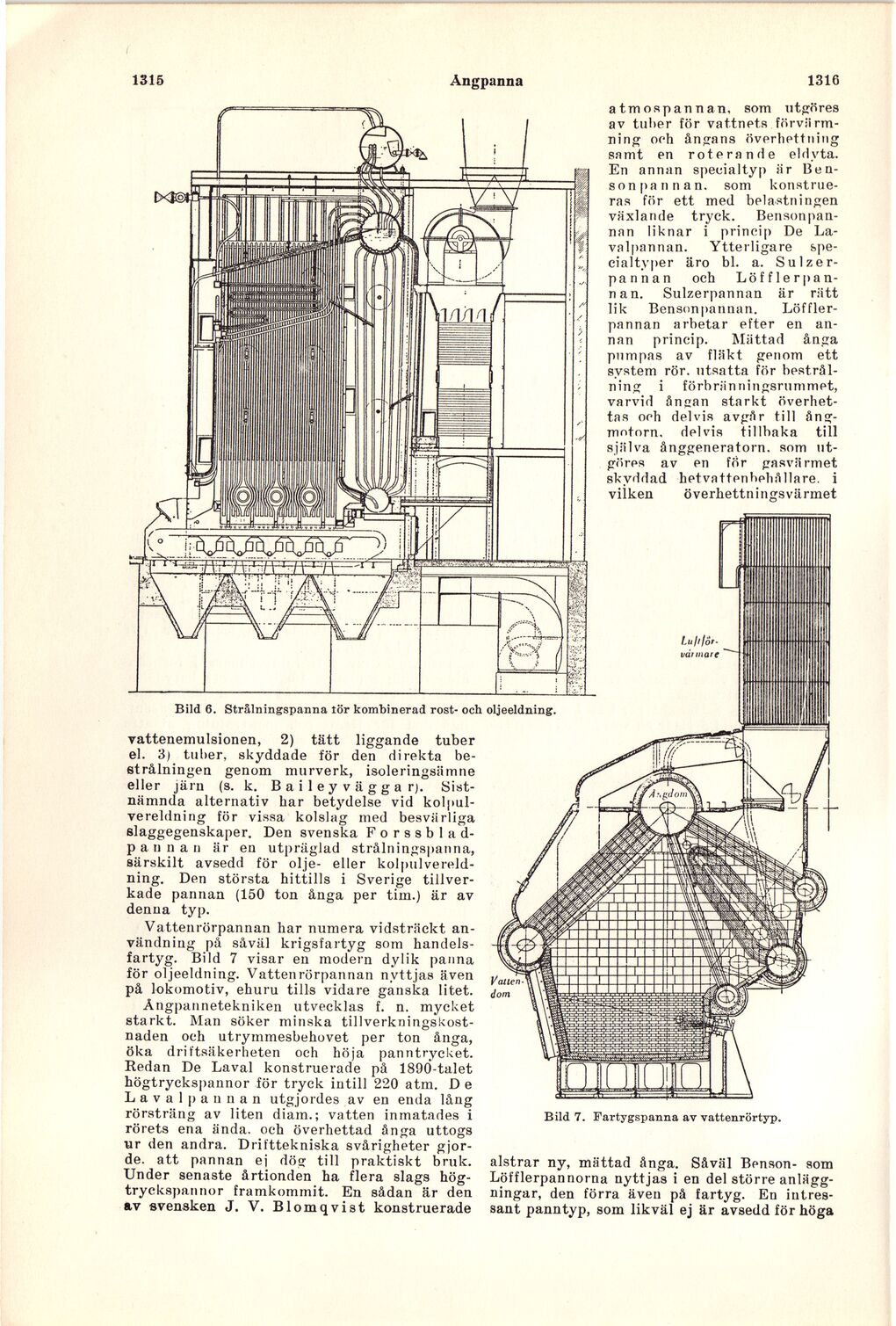

Bild 7. Fartygspanna av vattenrörtyp.
Bild 6. Strålningspanna tör kombinerad rost- och oljeeldning.
alstrar ny, mättad ånga. Såväl Benson- som
Löfflerpannorna nyttjas i en del större
anläggningar, den förra även på fartyg. En
intressant panntyp, som likväl ej är avsedd för höga
